Systemwalker Centric Manager インターネット適用ガイド DMZ編

5.3 DMZ上のサーバからDNSサービスを監視する

FirewallでDNSのプロトコル（DOMAIN）の通過が許可されていない場合、DMZ上のサーバでスクリプトを動作させてDNSサーバの稼働監視を行います。

DMZ上のサーバからDNSサービスを監視する作業について以下に示します。

1. [スクリプト(動作設定)]のダイアログボックスで、DNSサーバの監視を行うスクリプトをDMZ上の業務サーバに登録します。

   スクリプトの登録方法は、“Systemwalker Centric Manager API・スクリプトガイド”を参照してください。

2. DMZ上の業務サーバで、スクリプト起動コマンドを実行し、DNSサーバの監視を行うスクリプトを起動します。

3. 監視を停止する場合は、DMZ上の業務サーバ上でスクリプト停止コマンドを実行します。




DNSサーバが停止した場合は、運用管理クライアントにイベントが表示されます。

表5.3 モデル名称一覧

環境	サーバ名	ホスト名	IPアドレス
イントラネット内	運用管理サーバ	OMS.intra.A.com	192.168.1.10
	運用管理クライアント	OMC.intra.A.com	192.168.1.11
	Mailサーバ	Mail.intra.A.com	192.168.1.100
	DNSサーバ	DNS.intra.A.com	192.168.1.50
	Firewall	FW	192.168.1.1
DMZ内	Firewall	FW	192.168.2.1
	Mailサーバ	Mail.A.com	192.168.2.100
	DNSサーバ	DNS.A.com	192.168.2.50
	WWWサーバ	WWW.A.com	192.168.2.200
	PROXYサーバ	PROXY.A.com	192.168.2.150

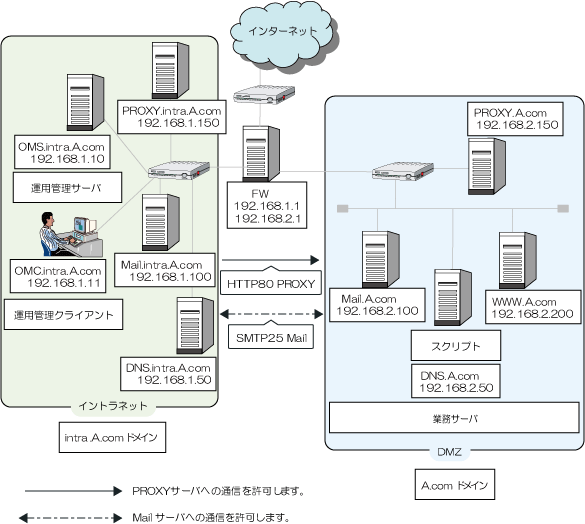

図5.3 運用モデル
