ブレードビューでは、選択されたシャーシのリソースの状態をブレードサーバの物理構成に近い形式で表示します。
シャーシビューでブレードビューに表示したいシャーシアイコンをクリックすると、選択されたシャーシの詳細状態をブレードビューに表示します。
ブレードビューの上部に、シャーシ部品とLANスイッチのアイコンが表示されます。
アイコン | 意味 |
|---|---|
| シャーシ部品 |
アイコン | 意味 |
|---|---|
| LANスイッチ |
参照
シャーシ部品とLANスイッチに表示される状態アイコンについては、「3.4.1 ステータスビュー」の「表3.3 状態アイコン」を参照してください。
ブレードビューにはスロット番号と、各スロットの搭載状況に合わせてサーバブレードやストレージブレードが表示されます。
なお、未登録サーバは薄い灰色、空きスロットは白色で表示されます。

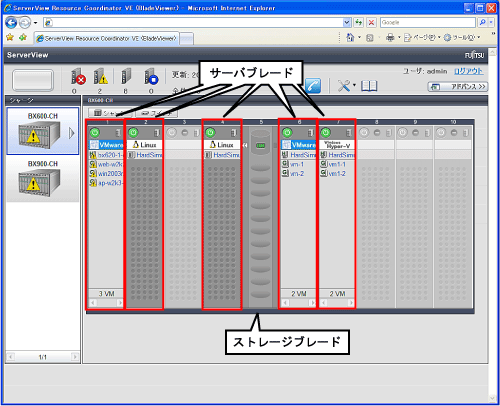

図3.3 ブレードビューでのリソース一覧
サーバブレード
サーバブレードの上部に、電源ボタンが表示されます。
サーバブレードの電源ボタンと、それぞれの状態と意味は以下のとおりです。
電源ボタン | 色 | 状態 | 意味 |
|---|---|---|---|
| 緑(点灯) | 電源ON | 電源ONの状態を示します。 |
| 灰色(消灯) | 電源OFF | 電源OFFの状態を示します。 |
| 緑(点滅) | 電源ON中 | 電源ON操作中またはリブート操作中を示します。 |
| 橙(点滅) | 電源OFF中 | 電源OFF操作中を示します。 |
参考
電源ボタンをクリックすることで、サーバブレードの電源操作を行えます。
詳細については、「3.5.1 サーバブレード」を参照してください。
サーバブレードの電源ボタンの右に、物理サーバアイコンが表示されます。
表示される物理サーバアイコンとそれぞれの意味は、以下のとおりです。
アイコン | 意味 |
|---|---|
| サーバ |
| 予備サーバ |
| 未登録のサーバ |
参照
物理サーバの状態については、「3.4.1 ステータスビュー」の「表3.3 状態アイコン」を参照してください。
なお、該当するブレードが管理サーバの場合、以下の管理サーバアイコンが表示されます。
アイコン | 状態 | 意味 |
|---|---|---|
| 管理サーバ | 管理サーバとして利用しています。 |
物理サーバアイコンの下に、OSアイコンが表示されます。
OSアイコンとそれぞれの意味は、以下のとおりです。
アイコン | 意味 |
|---|---|
| Windows OS |
| Linux OS |
| VMwareのホストOS |
| Hyper-VのホストOS |
| XenのホストOS |
参考
VMホストを示すOSアイコンを選択すると、VMゲスト一覧に選択されたVMホスト内のVMゲストの詳細状態を表示します。
詳細については、「3.4.3.2 VMゲスト一覧」を参照してください。
OSアイコンの下に、ユーザが設定したラベルがリソースアイコンと共に表示されます。ラベルを設定していない場合はOS名が表示されます。
OSがインストールされていない場合など、OS名が取得できないときはサーバ名(物理サーバ名、またはVMゲスト名)が表示されます。
表示されるリソースアイコンとそれぞれの意味は、以下のとおりです。
アイコン | 意味 |
|---|---|
| 物理OS |
| VMホスト |
| VMゲスト |
参照
リソースの状態については、「3.4.1 ステータスビュー」の「表3.3 状態アイコン」を参照してください。
参考
各サーバにコメントが設定されている場合は、ラベルをクリックすることで[サーバ情報]ダイアログが表示されます。
[サーバ情報]ダイアログには、コメントの他、対象のサーバを特定するための情報として、OS名、サーバ名(物理OSの場合は物理サーバ名、VMゲストの場合はVMゲスト名)、IPアドレスおよびラベルが表示されます。
コメントの登録方法については、「3.6.1 ラベル・コメントの一覧、登録および編集」を参照してください。
ストレージブレード
ストレージブレードの上部に、電源ランプが表示されます。
ストレージブレードの電源ランプとそれぞれの状態と意味は、以下のとおりです。
電源ランプ | 色 | 状態 | 意味 |
|---|---|---|---|
| 緑(点灯) | 電源ON | 電源ONの状態を示します。 |
| 灰色(消灯) | 電源OFF | 電源OFFの状態を示します。 |
ブレードビューでVMホストが表示されているときに、VMホストを示すOSアイコンをクリックすると、そのVMホスト上に存在するVMゲストの状態を一覧で表示します。

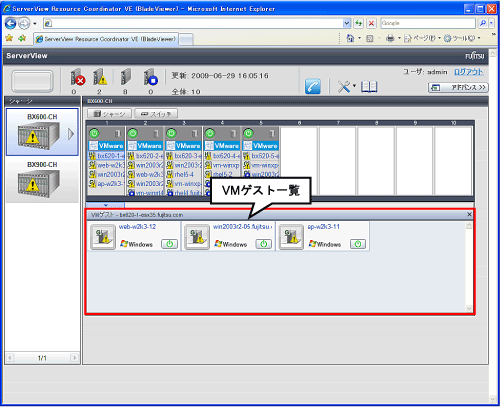

図3.4 ブレードビューでのVMゲスト一覧
VMゲスト一覧に表示される各VMゲストの左側に、VMゲストアイコンが表示されます。
アイコン | 意味 |
|---|---|
| VMゲスト |
参照
VMゲストの状態については、「3.4.1 ステータスビュー」の「表3.3 状態アイコン」を参照してください。
VMゲストアイコンの右の上部に、ユーザの指定したラベルが表示されます。ラベルがついていない場合はOS名が表示されます。
OSがインストールされていない場合など、OS名が取得できないときはVMゲスト名が表示されます。
ラベルの下にOSアイコンが表示されます。
OSアイコンについては、「3.4.3.1 リソース一覧」の「表3.10 OSアイコン」を参照してください。
各VMゲストの右下に、電源ボタンが表示されます。
VMゲストの電源ボタンとそれぞれの状態と意味は、以下のとおりです。
電源ボタン | 色 | 状態 | 意味 |
|---|---|---|---|
| 緑(点灯) | 電源ON | 電源ONの状態を示します。 |
| 灰色(消灯) | 電源OFF | 電源OFFの状態を示します。 |
| 緑(点滅) | 電源ON中 | 電源ON操作中またはリブート操作中を示します。 |
| 橙(点滅) | 電源OFF中 | 電源OFF操作中を示します。 |
参考
電源ボタンをクリックすることで、VMゲストの電源操作を行えます。
詳細については、「3.5.2 VMゲスト」を参照してください。
