Linkexpress クラスタシステム導入説明書

D.2 相互待機のセットアップ手順

■1.前準備

• GDSリソース/Ipaddressリソース(引継ぎIP)は、作成済であること。
• 登録する状態遷移プロシジャの修正および確認を実施。
• それぞれのシステムにLinkexpressのインストールおよび起動確認。

■2.Linkexpressの状態遷移プロシジャおよびリソースの登録

以下の構成を例に説明します。

◆運用-A

• 以下のコマンドを実行します。

  lxclsetrsc -n リソース名 -m o



• 以下にコマンドの実行例を記述します(Linkexpressのリソース名:Linkexp1とした場合)。

  # lxclsetrsc -n Linkexp1 -m o
  509 ← lnkexp のリソースIDが通知されます。

• 動作環境定義/ネットワーク定義/サーバグループ定義を実施します。

◆待機-A

• 以下のコマンドを実行します。

  lxclsetrsc -n リソース名 -m s



• 以下にコマンドの実行例を記述します。(Linkexpressのリソース名:Linkexp1とした場合)

  # lxclsetrsc -n Linkexp1 -m s
  511 ← lnkexp のリソースIDが通知されます。

◆運用-B

• 以下のコマンドを実行します。

  lxclsetrsc -n リソース名 -m o



• 以下にコマンドの実行例を記述します。(Linkexpressのリソース名:Linkexp2とした場合)

  # lxclsetrsc -n Linkexp2 -m o
  512 ← lnkexp のリソースIDが通知されます。

• 動作環境定義/ネットワーク定義/サーバグループ定義を実施します。

◆待機-B

• 以下のコマンドを実行します。

  lxclsetrsc -n リソース名 -m s



• 以下にコマンドの実行例を記述します(Linkexpressのリソース名:Linkexp2とした場合)。

  # lxclsetrsc -n Linkexp2 -m s
  510 ← lnkexp のリソースIDが通知されます。

■3.クラスタアプリケーションの作成

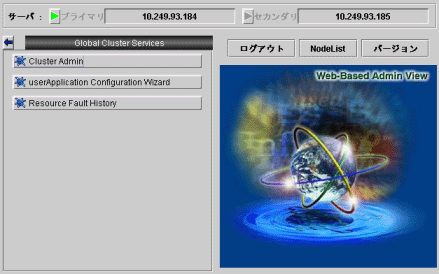

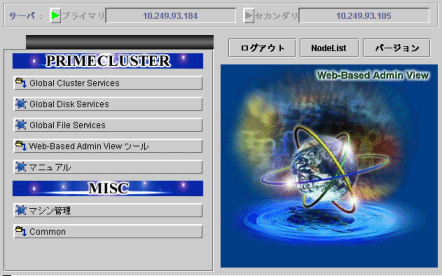

• "Web-Based Admin View"の"Global Cluster Services"で以下の作業を行います。

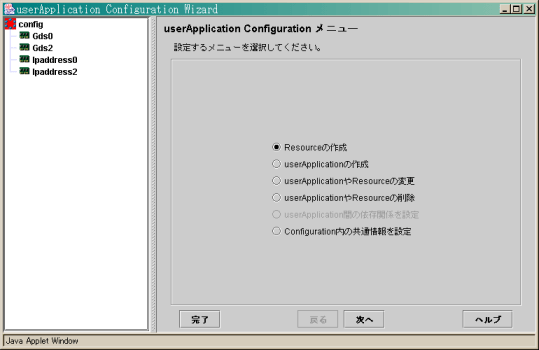

• "userApplication Configration Wizard"をクリックし、次の画面で"Resourceの作成"をクリックします。

■4.運用-Aと待機-AのLinkexpressのProcedure作成

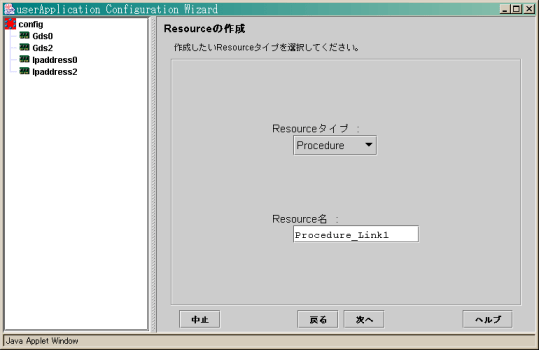

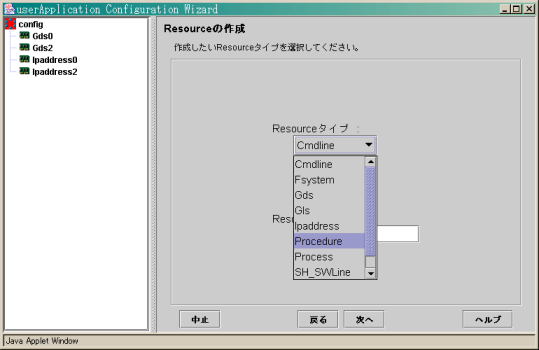

• "Resourceタイプ"で"Procedure"を選択し、"Resource名"を任意に変更し、"次へ"をクリックします。

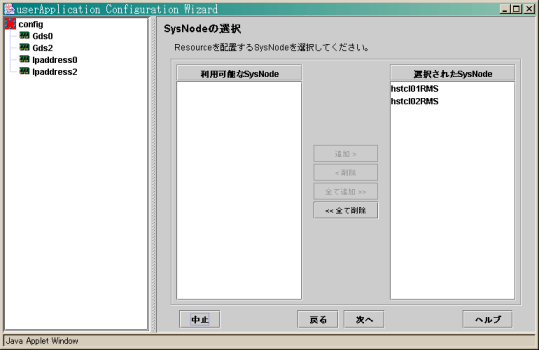

• SysNodeの選択で、"全て追加"をクリックし"次へ"をクリックします。

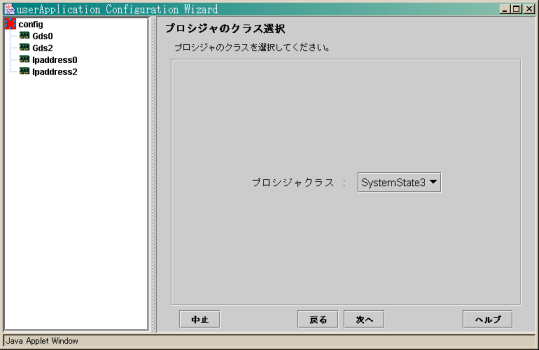

• プロシジャのクラス選択で、プロシジャクラスします。"SystemState3"を選択し、"次へ"をクリックします。

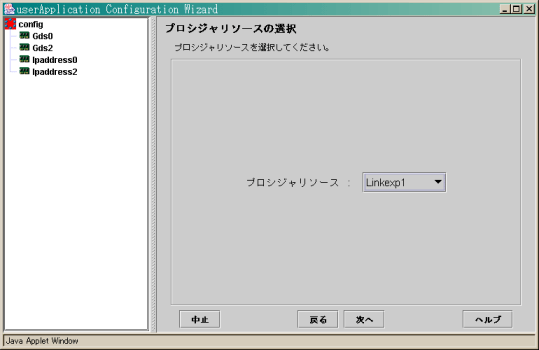

• プロシジャリソースの選択で、2で指定したLinkexpressのリソース名"Linkexp1"を選択し、"次へ"をクリックします。

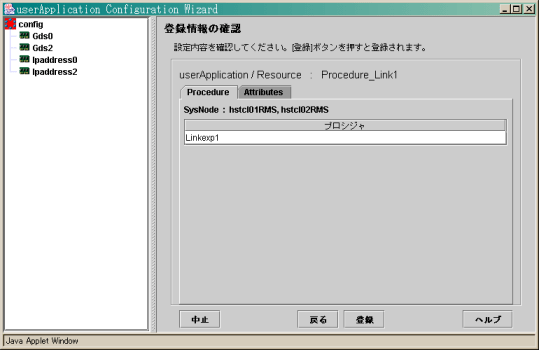

• 登録情報の確認で、"登録"をクリックします。

■5.運用-Bと待機-BのLinkexpressのProcedure作成

• "Resource名"を任意に変更し、"次へ"をクリックします。

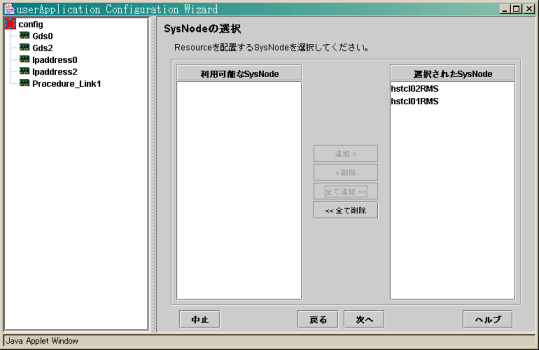

• SysNodeの選択で、"hstcl02RMS"の下に、"hstcl01RMS"を追加"し、"次へ"をクリックします。

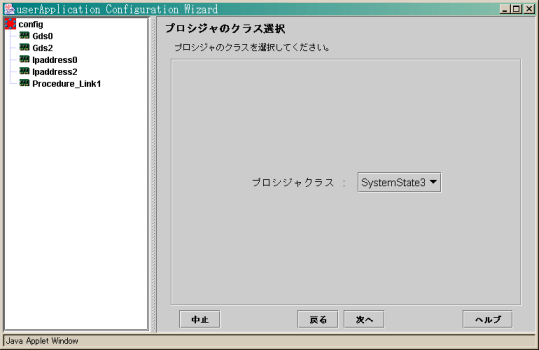

• プロシジャのクラス選択で、プロシジャクラス"SystemState3"を選択し、"次へ"をクリックします。

• プロシジャリソースの選択で、2で指定したLinkexpressのリソース名"Linkexp2"を選択し、"次へ"をクリックします。

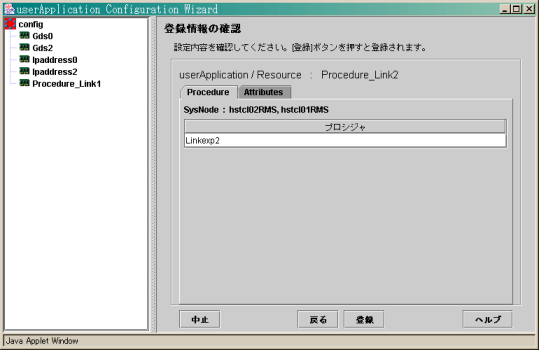

• 登録情報の確認で、"登録"をクリックします。

■6.運用-Aと待機-Aのクラスタアプリケーション作成

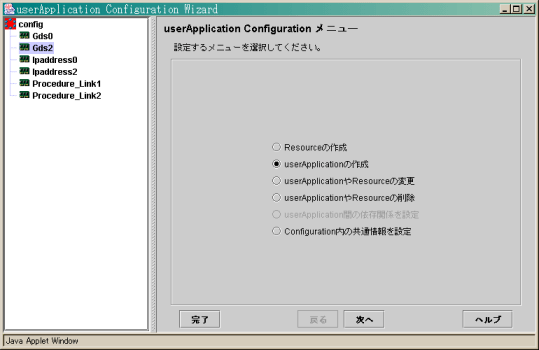

• "userApplicationの作成"を選択し、"次へ"をクリックします。

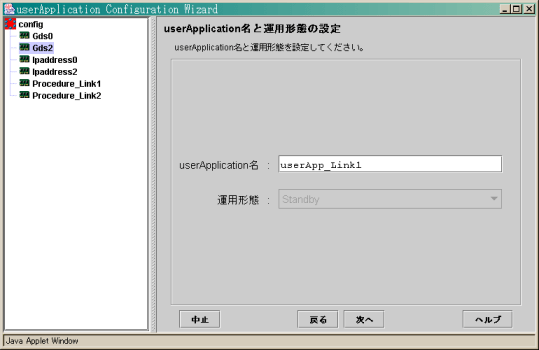

• "userApplication名"を任意に設定し、"次へ"をクリックします。

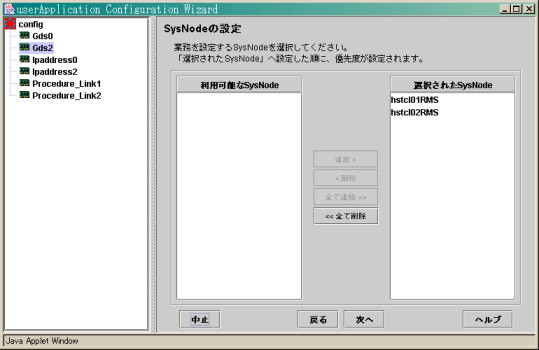

• SysNodeの選択で、"全て追加"をクリックし"次へ"をクリックします。

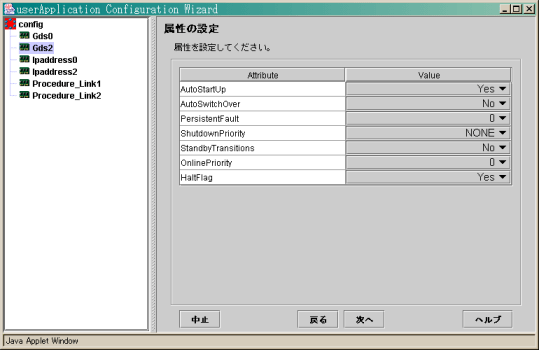

• 属性の設定で、"AutoStartUp"および"HaltFlag"を"Yes"に変更し、次へをクリックします。設定の詳細は、PRIMECLUSTER 導入運用手引書 4.1 を参照してください。

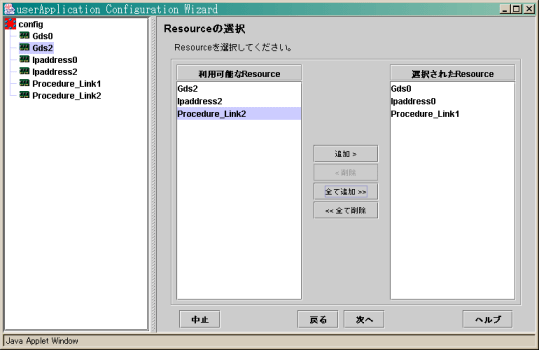

• Resourceの選択で、必要なResourceを追加します。

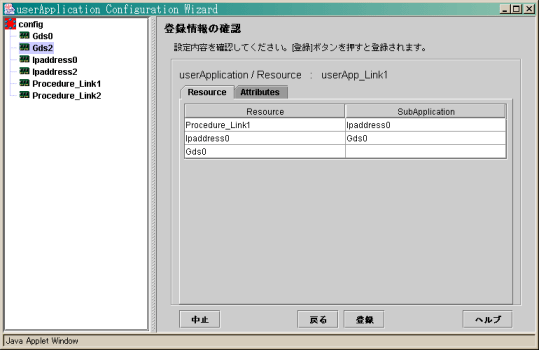

6.登録情報の確認で、"登録"をクリックします。

■7.運用-Bと待機-Bのクラスタアプリケーション作成

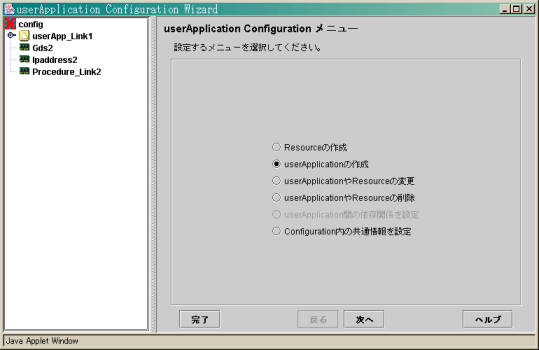

• "userApplicationの作成"を選択し、"次へ"をクリックします。

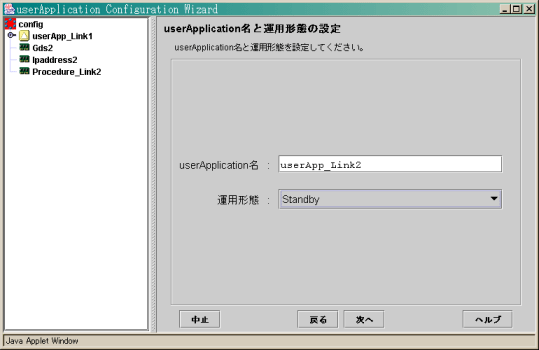

• "userApplication名"を任意に設定し、"次へ"をクリックします。

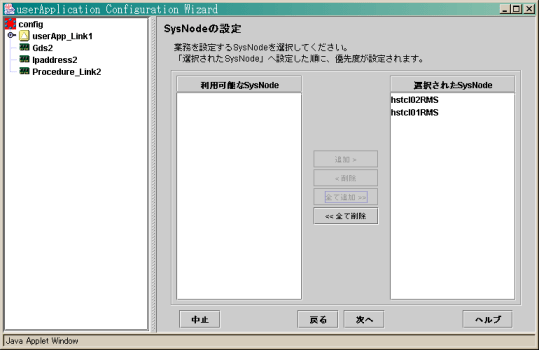

• SysNodeの選択で、"hstcl02RMS"の下に、"hstcl01RMS"を追加"し、"次へ"をクリックします。

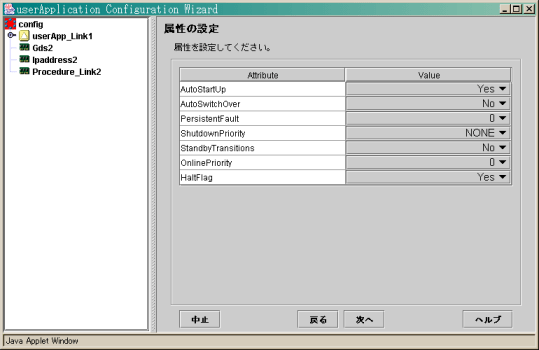

• 属性の設定で、"AutoStartUp"および"HaltFlag"を"Yes"に変更し、次へをクリックします。設定の詳細は、PRIMECLUSTER 導入運用手引書 4.1 を参照してください。

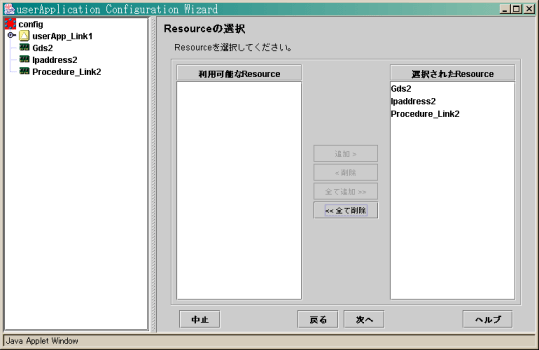

• Resourceの選択で、必要なResourceを追加します。

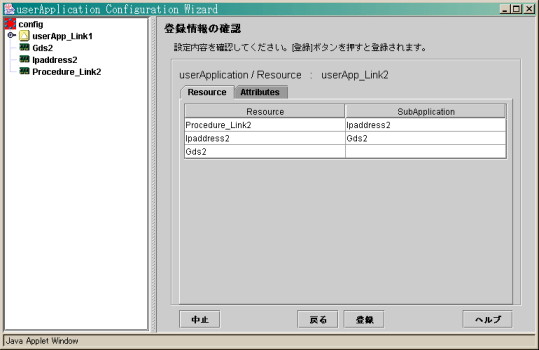

• 登録情報の確認で、"登録"をクリックします。

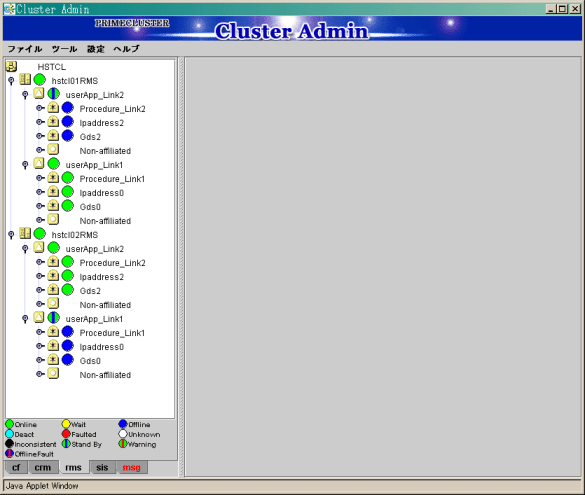

■8.クラスタアプリケーションの起動

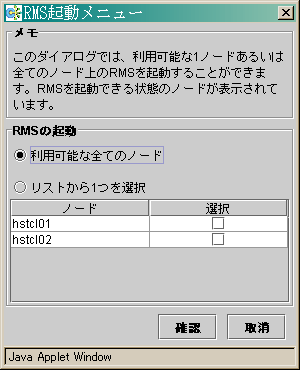

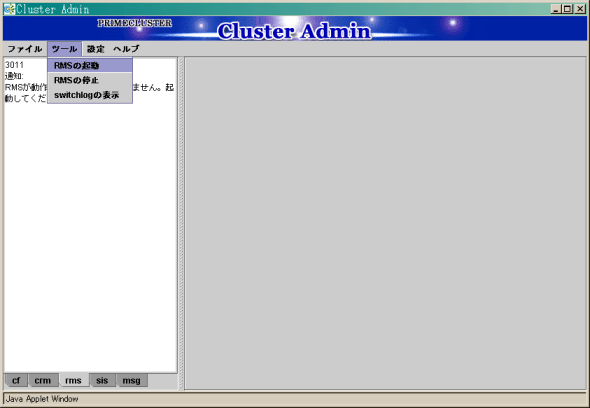

• ツールから、"RMS起動"をクリックします。

• "利用可能な全てのノード"を選択し、"確認"をクリックします。

• 起動を確認します。

各画面ログは、PRIMECLUSTER V4.1A20の画面です。
