5.4.3.2 切替え

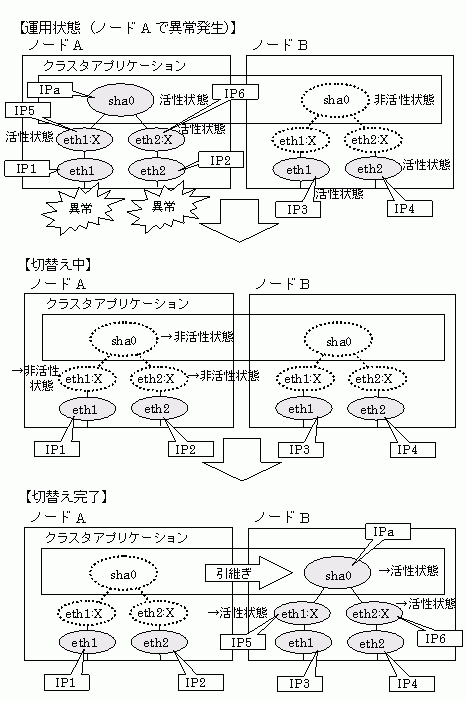

図5.17に、GS連携方式による切替え動作を示します。

以下の図では、運用ノードＡで引継ぎ仮想インタフェース(sha0)が活性化されており、異常等による切替え発生時は、ノードＡで、引継ぎ仮想インタフェース(sha0)を非活性化します。待機ノードＢでは、物理インタフェース(eth1,eth2)を束ねた引継ぎ仮想インタフェース(sha0)を活性化します。

[図5.17 GS連携方式の切替え動作]

• 論理インタフェース（eth1:X、eth2:X）は、ルータを経由してGSと接続する場合にのみ活性化／非活性化を行います。
