| 第5章 クラスタシステム上での運用 | > 5.4 クラスタ運用 | > 5.4.2 運用待機(NIC切替方式) |
通常運用時は、運用ノード上の引継ぎ仮想インタフェースを使用して相手システムとの通信を行います。運用ノードにおける異常発生時（パニック、ハングアップまたは伝送路異常検出時）は、伝送路二重化機能が待機ノードに切替えます。アプリケーションで再接続を行うことによって運用ノードの通信を引き継ぎます。

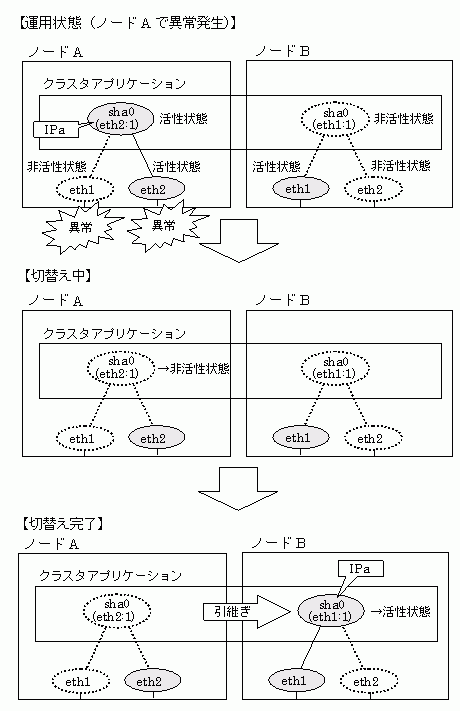

図5.10に、NIC切替方式(論理IPアドレス引継機能)による切替え動作図を示します。
以下の図では、運用ノードＡで引継ぎ仮想IPアドレス(IPa)がセカンダリインタフェース(eth2)の論理インタフェース(eth2:1)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替え時に、運用ノードＡにおいて、引継ぎIPアドレス(IPa)が割当てられていた引継ぎ仮想インタフェース(eth2:1)を非活性化し、待機ノードＢで既に活性化されているプライマリインタフェース(eth1)に引継ぎIPアドレス(IPa)を割当てて論理インタフェース(eth1:1)を活性化します。
図5.11に、NIC切替方式(物理IPアドレス引継ぎI)による切替え動作を示します。
以下の図では、運用ノードＡで引継ぎ仮想IPアドレス(IPa)がセカンダリインタフェース(eth2)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替え時に、待機ノードＢで既に活性化されているプライマリインタフェース(eth1)を一旦非活性化し、引継ぎIPアドレス(IPa)を割当て、活性化します。待機ノードに引継いだ後のノードＡでは、引継ぎIPアドレス(IPa)が割当てられていたセカンダリインタフェース(eth2)に別のIPアドレス(IP1)を割当て、活性化します。
図5.12に、NIC切替方式(物理IPアドレス引継ぎII)による切替え動作を示します。
以下の図では、運用ノードＡで引継ぎIPアドレス(IPa)がセカンダリインタフェース(eth2)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替え時に、待機ノードＢでプライマリインタフェース(eth1)に引継ぎIPアドレス(IPa)を割当て、活性化します。待機ノードに引継いだ後のノードＡでは、引継ぎIPアドレス(IPa)が割当てられていたセカンダリインタフェース(eth2)を非活性化します。
|
