5.4.2.1 起動

NIC切替方式は、以下に示す3つのIP引継ぎ機能があります。それぞれの運用条件によって使用する機能を選択してください。

• 論理IPアドレス引継ぎ
  NIC切替方式のLANを業務用と管理用の両方で使いたい場合（業務LAN上にWeb-Based Admin Viewのクライアントを接続する場合等）は本機能を利用します。この場合、業務用には論理IPアドレスを使用し、管理用には物理IPアドレスを使用して通信を行います。
  通信相手ホストから接続する場合は、物理IPアドレスを接続先アドレスに指定することで、クラスタアプリケーションの状態遷移に関係なく、運用ノード、待機ノードに直接接続してそれぞれのノードを管理することができます。
  なお、本機能では1つの物理インタフェースに2つのIPアドレスが設定されるため、1つのIPアドレスのみ設定されていることが動作条件となっているTCP/IPアプリケーションを使用する場合には、物理アドレス引継ぎ I または II を使用してください。
• 物理IPアドレス引継ぎI
  NIC切替方式のLANを業務用と管理用の両方に使う場合で、かつ1つの物理インタフェース上に1つのIPアドレスのみ設定したい場合、本機能を利用します。
  本機能では、論理アドレス引継機能の場合と同様に、運用ノード、待機ノードそれぞれに独立して接続することができます。但し、クラスタアプリケーションの状態遷移に伴って待機ノードのIPアドレスが変更されます。従って、クラスタ切替え時は、待機ノードのTCPコネクションは切断され、通信相手装置から再接続する場合は、接続先IPアドレスを変更する必要があります。
• 物理IPアドレス引継ぎII
  NIC切替方式のLANを、業務用のみに使う場合に本機能を利用します。この場合、待機ノードのLANは非活性化されるため、待機ノードに接続することはできません。接続したい場合には、別のLANを用意する必要があります。

論理IP引継ぎの場合は、伝送路二重化機能の起動時に運用ノードと待機ノードの物理インタフェース（eth1）を活性化し、クラスタアプリケーションの起動により、運用ノード上で引継ぎ仮想インタフェース（eth1:1）を活性化します。

図5.7に、論理IP引継ぎの起動時の動作を示します。

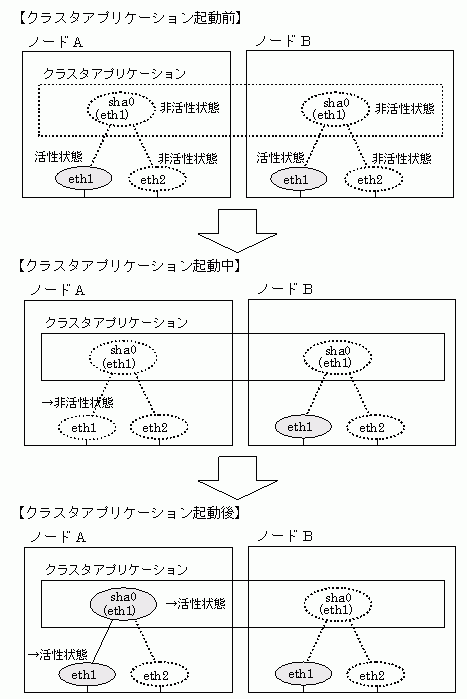

[図5.7 NIC切替方式(論理IP引継ぎ)の起動時の動作]

物理IP引継ぎIの場合は、伝送路二重化機能の起動時に運用ノードと待機ノードの物理インタフェース（eth1）を活性化し、クラスタアプリケーションの起動により、運用ノード上で物理インタフェース（eth1）に引継ぎIPアドレスを割当て、活性化します。この時、待機ノード上の物理インタフェース（eth1）は活性化の状態を維持します。

図5.8に、物理IP引継ぎIの起動時の動作を示します。

[図5.8 NIC切替方式(物理IP引継ぎI)の起動時の動作]

物理IP引継ぎIIの場合は、伝送路二重化機能の起動時に運用ノードと待機ノードの物理インタフェース（eth1）を活性化せず、クラスタアプリケーションの起動により、運用ノード上で物理インタフェース（eth1）に引継ぎIPアドレスを割当て、活性化します。この時、待機ノードの物理インタフェース（eth1）は活性化しません。

図5.9に、物理IP引継ぎIIの起動時の動作を示します。

[図5.9 NIC切替方式(物理IP引継ぎII)の起動時の動作]
