タグVLANとは、タグと呼ばれる識別子をネットワーク別に通信パケット上へ付加することで、同一物理回線上で複数の仮想ネットワークを構築するものです。タグVLANを構築するためには、“IEEE802.1Q”の規格を実装しているスイッチ/HUBを使用しなければなりません。なお、タグVLANを使用したスイッチ/HUB間の接続をVLANトランクと呼び、各スイッチ/HUBで構築しているタグVLANを同一の物理回線で使用することができます。

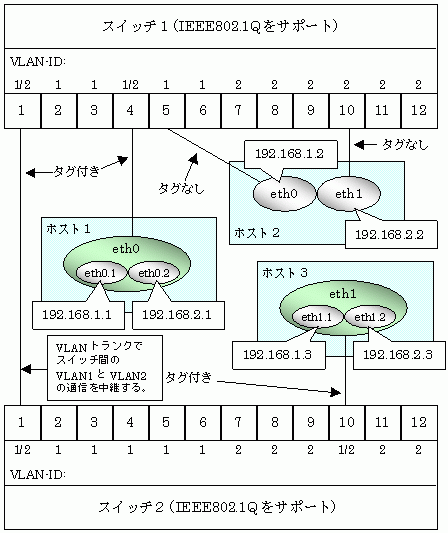

以下に、タグVLANを使用したネットワーク構成を示します。
図2.42の例では、スイッチ1およびスイッチ2は、それぞれVLAN1（VLAN-ID:1）とVLAN2（VLAN-ID:2）を構成し、ポート1を使用してVLANトランクで接続しています。
ホスト1の物理インタフェース“eth0”上に、VLAN1とVLAN2に属する論理的なインタフェース“eth0.1”と“eth0.2”を作成することにより、タグ付きパケットの通信を行います。
同じように、ホスト3の物理インタフェース“eth1”上に、VLAN1とVLAN2に属する論理的なインタフェース“eth1.1”と“eth1.2”を作成することにより、タグ付きパケットの通信を行います。
ホスト2については、物理インタフェース“eth0”をVLAN1のポート5に接続し、物理インタフェース“eth1”をVLAN2のポート10に接続して、それぞれのネットワークを使用します。
