3.3.4 Navigatorツールでのセットアップ

OracleにインポートしたデータをNavigator Serverで分析するために、Navigatorツールでのセットアップが必要です。

1. Navigatorツールへのログイン

   Navigatorツールを起動し、ユーザ名、パスワード、およびサーバを入力してNavigator Serverにログインします。



2. スキーマの追加

   作成したスキーマを追加します。すでにスキーマを追加済の場合は、「スキーマの追加」作業は不要です。
   データソースを選択し、スキーマ追加操作を行います。

   1. [スキーマ追加]メニューを選択します。



      → 以下の画面が表示されます。



   2. CSVデータをインポートした対象スキーマを選択し、追加します。
   3. 確定後、[OK]ボタンをクリックします。


3. テーブルの追加

   「2.スキーマの追加」が完了後、テーブルの追加作業を行います。

   スキーマを選択し、テーブル追加操作を行います。

   1. [テーブル追加]メニューを選択します。



      → 以下の画面が表示されます。



   2. CSVデータをインポートした対象テーブルを選択し、追加します。
   3. 確定後、[OK]ボタンをクリックします。
   4. 追加したテーブルが、下記のようになっていることを確認してください。



4. 拡張演算の登録

   イベントごとの処理時間を出力するため、Navigatorツールで「拡張演算」を作成します。

   1. スキーマを右クリックし、[演算項目の追加]-[拡張演算]を選択します。



      → 以下の画面が表示されます。

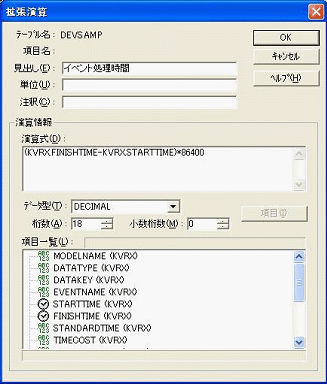

   2. 以下の項目を入力します。

      項目	説明
      見出し	イベント処理時間
      演算式	(KVRX.FINISHTIME-KVRX.STARTTIME)*86400 「(KVRX.FINISHTIME-KVRX.STARTTIME)」 終了時間と開始時間を導き出します。 「*86400」 イベントの処理時間の単位(整数部)を秒にするため、24*60*60を乗算します。

   3. 確定後、[OK]ボタンをクリックします。


5. 全値型管理ポイントの登録

   管理ポイントとして使用したい項目を追加します。

   1. メニューの[ツール]-[管理ポイント]を選択します。



      → 以下の画面に移動します。



   2. 管理ポイントを格納するためのグループを作成します。メニューの[管理ポイント]-[新規作成]-[グループ]を選択します。



      → 以下の画面が表示されます。



   3. 確定後、[OK]ボタンをクリックします。
   4. 次に、全値型管理ポイントを作成します。この例では、「MODELNAME」項目と「EVENTNAME」項目を全値型管理ポイントとして作成します。メニューの[管理ポイント]-[新規作成]-[管理ポイント]を選択します。



      → 次の画面が表示されます。



   5. 今回は全値型管理ポイントを作成するため、[データ項目を管理ポイントとして登録(A)　(全値型)]を選択します。
   6. [次へ]ボタンをクリックします。

      → [データ項目選択]画面が表示されます。

   7. テーブル[DEVSAMP]を選択します。

      → 項目一覧が表示されます。

   8. 全値型管理ポイントに登録する項目[MODELNAME]を選択します。



   9. [次へ]ボタンをクリックします。

      → 以下の画面が表示されます。



   10. 管理ポイントの名前を入力し、[次へ]ボタンをクリックします。

       → 以下の画面が表示されます。

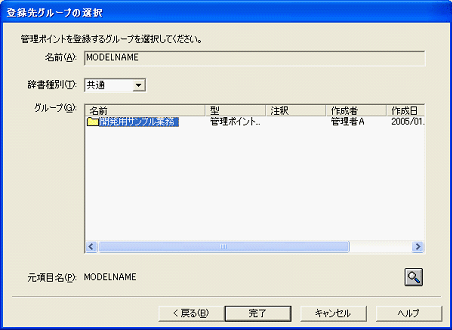

   11. 管理ポイントを登録するグループを選択します。ここでは、[開発用業務サンプル]を選択します。
   12. 確定後、[完了]ボタンをクリックします。

       → 「MODELNAME」項目が全値型管理ポイントとして登録されます。

   13. 「ENTNAME」項目についても、同様の操作で全値型管理ポイントを登録してください。

以上が正常に完了すると、Navigatorツールでのセットアップは完了です。
セットアップが完了したら、Navigatorツールを終了してください。

NavigatorツールでNavigatorサーバにログイン中のとき、NavigatorクライアントからNavigator Serverにログインできない場合があります。
