A.3 コピーの画面説明

「コピー」に表示される画面内容と項目について説明します。

A.3.1 コピー状況照会の表示

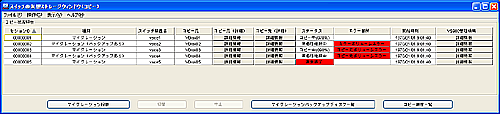

コピー状況照会の表示画面について説明します。

[表:「コピー状況照会」の表示情報]

項目	内容
セションID	コピー処理を起動した際のセションID
種別	コピーの処理種別 「マイグレーション」：自動切替えのマイグレーションを表します。 「マイグレーション(バックアップあり)」：利用者が実ディスクの切替えを行うマイグレーションを表します。 「レプリケーション」：レプリケーションを表します。 「ACM」：ACM(ETERNUS SF AdvancedCopy Manager)から起動されたレプリケーションを表します。
スイッチ装置名	コピー処理を実行している仮想化スイッチ名
コピー元	コピー処理が実行されている仮想ディスク名
コピー元(詳細)	コピー元の詳細情報表示ボタン
コピー先(詳細)	コピー先の詳細情報表示ボタン
ステータス	コピー処理の実行状態 「コピー中」：データをコピー元からコピー先に複写中です。 「等価性維持」：データの複写が完了しコピー元とコピー先の等価性を維持しています。 「異常終了」：データの複写中に異常が発生しました。 「サスペンド」：データの複写が一時停止中です。 「コピー中断」：データの複写中に異常を検出したため、一時停止中です。 「異常終了」の場合は、「エラー箇所」の項目を表示して、異常内容を確認してください。または、6.4.1.3 [Solaris OS版]コピーログ、または、6.4.1.4 [Windows版]コピーログの異常終了レコードを参照し、異常内容を確認してください。
エラー箇所	コピー異常時のエラー箇所（デフォルトは非表示） 「コピー元ボリュームエラー」：コピー元の実ディスクで異常が発生しています。 「コピー先ボリュームエラー」：コピー先の実ディスクで異常が発生しています。 「VS900管理領域エラー」：VS900管理領域で異常が発生しています。 「不明（その他のエラー）」：上記以外の異常が発生しています。 「不明（VSC-Engine未サポート）」：VSC-Engineの未サポート機能が指示され異常が発生しています。
開始時刻	コピー処理を開始した時間
VS900管理領域	セションが使用しているVS900管理領域の詳細情報表示ボタン（デフォルトは非表示）

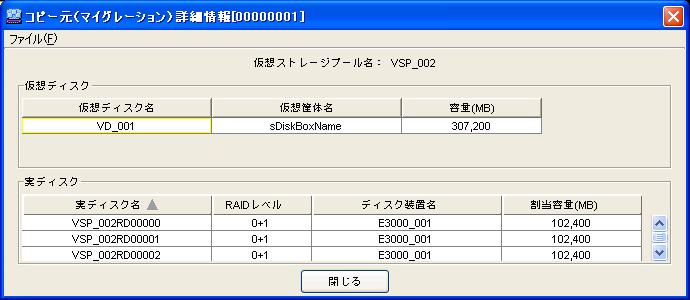

[表:「コピー元(詳細)」ダイアログの表示情報]

項目	内容
仮想ストレージプール名	実ディスクが登録されている仮想ストレージプール名
仮想ディスク名	コピー対象の仮想ディスク名
仮想筐体名	仮想ディスクが登録されている仮想筐体名
容量(MB)	仮想ディスクの容量
暗号化属性	仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
実ディスク名	仮想ディスクを構成している実ディスク一覧
RAIDレベル	実ディスクのRAIDレベル(0+1,1,5,6,0)
ディスク装置名	実ディスクのディスク装置名
暗号化属性	実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
割当容量(MB)	当該実ディスクから仮想ディスクに割当てた容量

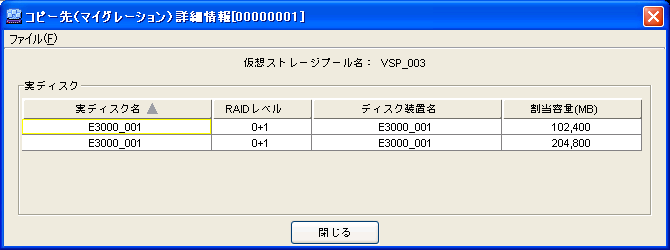

[表:「コピー先(詳細)」ダイアログの表示情報]

項目	内容
仮想ストレージプール名	実ディスクが登録されている仮想ストレージプール名
仮想ディスク名	コピー先の仮想ディスク名（レプリケーション時のみ表示）
仮想筐体名	コピー先の仮想ディスクが登録されている仮想筐体名（レプリケーション時のみ表示）
容量(MB)	コピー先の仮想ディスクの容量（レプリケーション時のみ表示）
実ディスク名	コピー先の実ディスク一覧
RAIDレベル	実ディスクのRAIDレベル(0+1,1,5,6,0)
ディスク装置名	実ディスクのディスク装置名
暗号化属性	実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
割当容量(MB)	当該実ディスクから仮想ディスクに割当てた容量

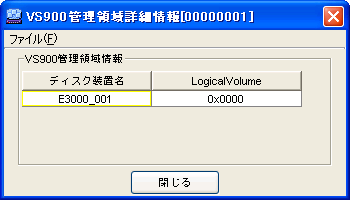

[表:「VS900管理領域詳細情報」ダイアログの表示情報]

項目	内容
ディスク装置名	VS900管理領域が存在する実ディスクのディスク装置名
LogicalVolume	VS900管理領域が存在する実ディスクのディスク装置内番号

A.3.2 マイグレーションバックアップディスク一覧の表示

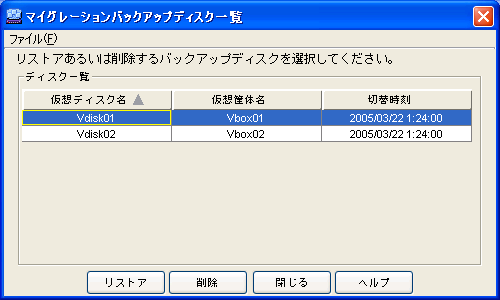

マイグレーションバックアップディスク一覧の表示画面について説明します。

[表:「マイグレーションバックアップディスク一覧」ダイアログの表示情報]

項目	内容
	マイグレーションバックアップディスク一覧に対する操作ボタン [リストア]：バックアップディスクを元の状態に戻します。 [削除]：バックアップディスクを削除します。
仮想ディスク名	バックアップディスク対象の仮想ディスク名
仮想筐体名	バックアップディスクが登録されている仮想筐体名
切替時刻	仮想ディスクの構成を移行先の実ディスクに切り替えた時間

A.3.3 コピー履歴一覧の表示

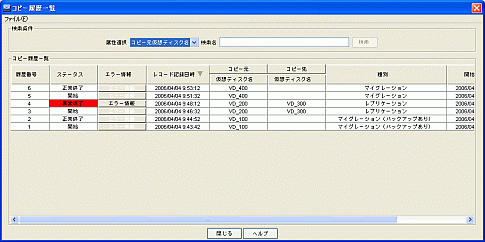

コピー履歴一覧の表示画面について説明します。

[表:「コピー履歴一覧」の表示情報]

項目		内容
履歴番号		コピー履歴の番号（１〜）
ステータス		コピー処理の実行状態 「コピー中」：データをコピー元からコピー先に複写中です。 「等価性維持」：データの複写が完了しコピー元とコピー先の等価性を維持しています。 「異常」：コピー処理中に異常が発生しました。
エラー箇所		コピー異常時のエラー箇所（デフォルトは非表示） 「ミラーボリュームエラー」：ミラーボリュームの実ディスクで異常が発生しています。 「コピー元ボリュームエラー」：コピー元の実ディスクで異常が発生しています。 「コピー先ボリュームエラー」：コピー先の実ディスクで異常が発生しています。 「VS900管理領域エラー」：VS900管理領域で異常が発生しています。 「不明（その他のエラー）」：上記以外の異常が発生しています。 「不明（VSC-Engine未サポート）」：VSC-Engineの未サポート機能が指示され異常が発生しています。 「不明」：原因不明の異常が発生しています。
エラー情報		コピーが異常終了した場合のエラー情報
レコード記録日時		コピー履歴が記録された日時
コピー元	仮想ディスク名	コピー元の仮想ディスク名
	仮想筐体名	コピー元の仮想筐体名（デフォルトは非表示）
コピー先	仮想ディスク名	コピー先の仮想ディスク名
	仮想筐体名	コピー先の仮想筐体名（デフォルトは非表示）
	容量(MB)	コピー容量（デフォルトは非表示）
種別		コピーの処理種別 「マイグレーション」：自動切替えのマイグレーションを表します。 「マイグレーション(バックアップあり)」：利用者が実ディスクの切替えを行うマイグレーションを表します。 「レプリケーション」：レプリケーションを表します。 「ACM」：ACM（ETERNUS SF AdvancedCopy Manager）から起動されたレプリケーションを表します。
スイッチ装置名		コピー処理を実行している仮想化スイッチ名（デフォルトは非表示）
実行種別		コピー処理を実施したアプリケーション種別（デフォルトは非表示） 「VSC」：ETERNUS SF Storage Cruiserから実施 「other」：ETERNUS SF Storage Cruiser以外から実施（ETERNUS SF AdvancedCopy Managerも含む）
開始時刻		コピー処理を開始した時刻
セションID		コピー処理を起動した際のセションID

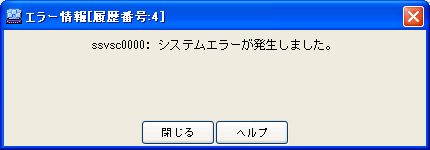

エラー情報ダイアログについて説明します。

エラー情報ダイアログに表示されているメッセージIDから、コピーが異常終了した原因を特定できます。詳しくは、「付録E エラーメッセージ」を参照してください。
