| 付録A 画面説明とメニュー一覧 |

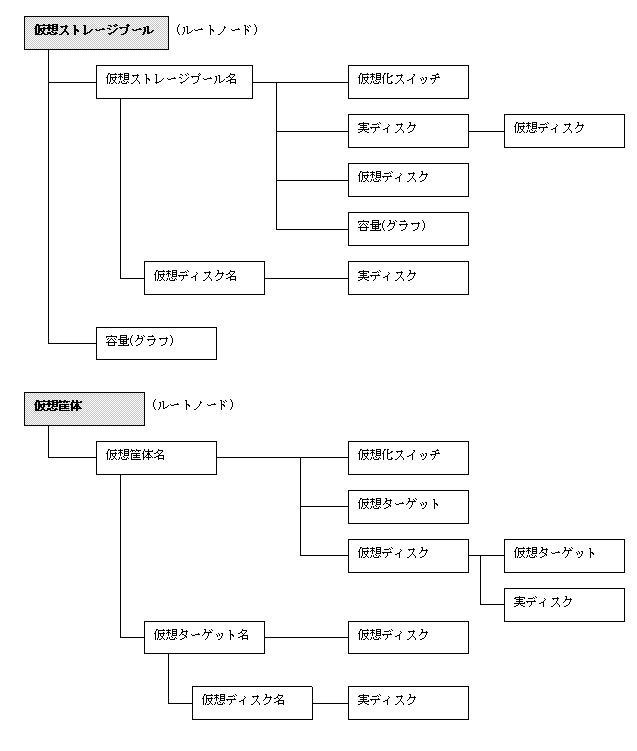

「表示と作成」に表示される画面内容と項目について説明します。

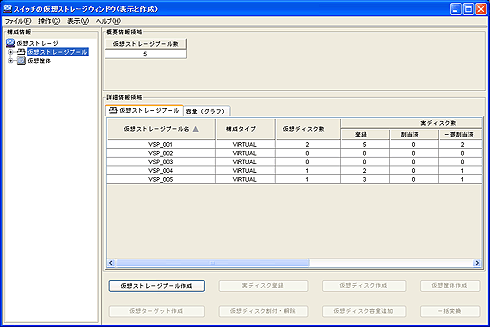

仮想ストレージプール(ルート)を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
仮想ストレージプール数 |
作成されている仮想ストレージプールの合計数 |
|
項目 |
内容 |
|
|
仮想ストレージプール名 |
作成されている仮想ストレージプールの名前 |
|
|
構成タイプ |
'VIRTUAL'が表示されます |
|
|
仮想ディスク数 |
当該仮想ストレージプールで作成した仮想ディスク数 |
|
|
実ディスク数 |
登録 |
仮想ストレージプールに登録されている実ディスクの合計数 |
|
割当済 |
仮想ディスクに実スペースを割り当てた実ディスクの合計数 |
|
|
一部割当済 |
仮想ディスクに一部の実スペースを割り当てた実ディスクの合計数 |
|
|
割当未 |
仮想ディスクに実スペースを割り当てていない実ディスクの合計数 |
|
|
容量(MB) |
容量 |
仮想ストレージプールに登録した実ディスクの実スペース総容量 |
|
割当済 |
仮想ディスクに割り当てている実スペースの総容量 |
|
|
割当未 |
仮想ディスクに割り当てていない実スペースの総容量 |
|
|
VS900管理領域 |
仮想ストレージプールに登録されている実ディスクのVS900管理領域の総容量 |
|

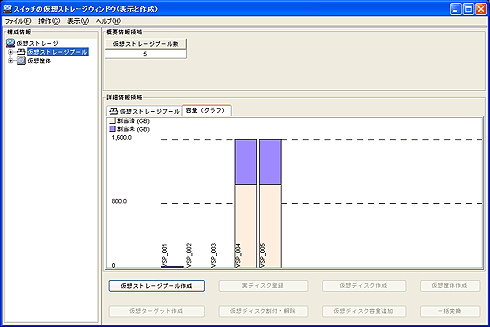

仮想ストレージプール(ルート)を選択した場合の容量(グラフ)画面について説明します。
|
項目 |
内容 |
|
容量(グラフ表示) |
割当済と割当未とVS900管理領域の容量 |

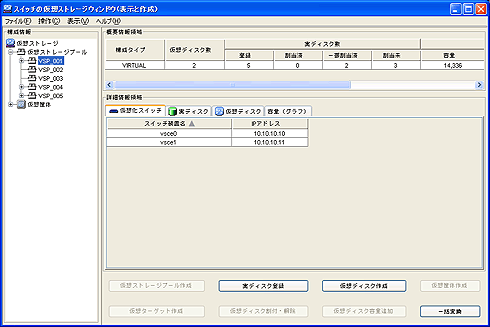

構成情報ツリーに表示されている任意の仮想ストレージプール名を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
|
構成タイプ |
'VIRTUAL'が表示されます |
|
|
仮想ディスク数 |
仮想ストレージプールから作成した仮想ディスク数 |
|
|
実ディスク数 |
登録 |
仮想ストレージプールに登録されている実ディスクの合計数 |
|
割当済 |
仮想ディスクに実スペースを割り当てた実ディスクの合計数 |
|
|
一部割当済 |
仮想ディスクに一部の実スペースを割り当てた実ディスクの合計数 |
|
|
割当未 |
仮想ディスクに実スペースを割り当てていない実ディスクの合計数 |
|
|
容量(MB) |
容量 |
仮想ストレージプールに登録した実ディスクの実スペース総容量 |
|
割当済 |
仮想ディスクに割り当てている実スペースの総容量 |
|
|
割当未 |
仮想ディスクに割り当てていない実スペースの総容量 |
|
|
VS900管理領域 |
仮想ストレージプールに登録されている実ディスクのVS900管理領域の総容量 |
|
|
項目 |
内容 |
|
スイッチ装置名 |
仮想ストレージプール作成時に登録した仮想化スイッチ名 |
|
IPアドレス |
仮想化スイッチのIPアドレス |
|
項目 |
内容 |
|
|
実ディスク名 |
仮想ストレージプールに登録した実ディスク名 |
|
|
ディスク装置名 |
実ディスクのストレージ装置名 |
|
|
プロダクトID |
ディスク装置のプロダクトID(デフォルトは非表示) |
|
|
シリアル番号 |
ディスク装置のシリアル番号(デフォルトは非表示) |
|
|
AfifinityGroup:LUN |
アフィニティグループ番号、論理ユニット番号(デフォルトは非表示) |
|
|
LogicalVolume |
実ディスクのディスク装置内番号 |
|
|
RAIDレベル |
実ディスクのRAIDレベル(0+1,1,5,6,0) |
|
|
暗号化属性 |
実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
|
容量(MB) |
容量 |
実ディスクの容量 |
|
割当済 |
仮想ディスクに割り当てている実スペース量 |
|
|
割当済詳細 |
割当済領域の詳細情報表示ボタン |
|
|
割当未 |
仮想ディスクに割り当てていない実スペース量 |
|
|
VS900管理領域 |
実ディスクのVS900管理領域の容量 |
|
|
未割当エクステント数 |
実ディスク内の利用可能エクステントの総数(デフォルトは非表示) |
|
|

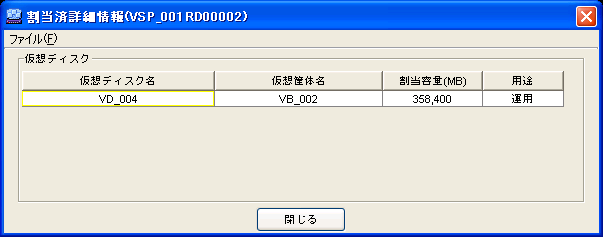

項目 |
内容 |
|
仮想ディスク名 |
実ディスクを割り当てた仮想ディスク名 |
|
仮想筐体名 |
仮想ディスクが登録されている仮想筐体名 |
|
割当容量(MB) |
仮想ディスクが利用している実スペース容量 |
|
用途 |
実ディスクが仮想ディスクのバックアップディスクの場合、「バックアップ」と表示されます。それ以外の場合は、「運用」と表示されます。 |
|

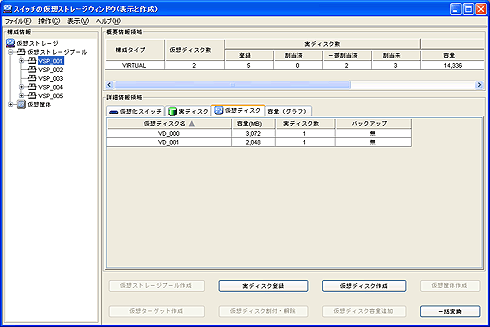

項目 |
内容 |
|
仮想ディスク名 |
仮想ディスク名 |
|
暗号化属性 |
仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
容量(MB) |
仮想ディスクの容量 |
|
実ディスク数 |
仮想ディスクを構成している実ディスク数 |
|
バックアップ |
バックアップディスクの保持表示 |
|

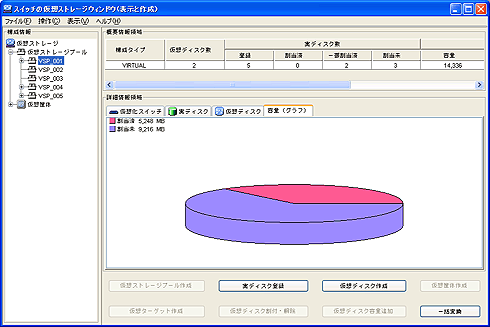

項目 |
内容 |
|
容量(グラフ表示) |
割当済と割当未とVS900管理領域の容量 |

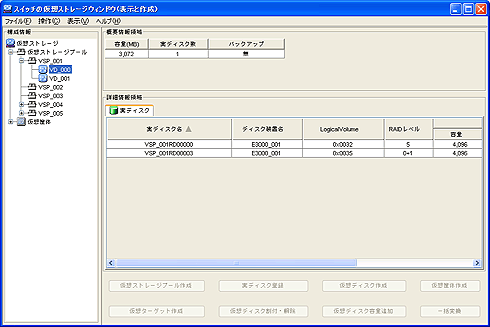

構成情報ツリーに表示されている仮想ストレージプール配下の仮想ディスク名を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
暗号化属性 |
仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
容量(MB) |
仮想ディスクの容量 |
|
実ディスク数 |
仮想ディスクを構成している実ディスク数 |
|
バックアップ |
バックアップディスクの保持表示 |
|
項目 |
内容 |
|
|
実ディスク名 |
仮想ストレージプールに登録した実ディスク名 |
|
|
ディスク装置名 |
実ディスクのストレージ装置名 |
|
|
プロダクトID |
ディスク装置のプロダクトID(デフォルトは非表示) |
|
|
シリアル番号 |
ディスク装置のシリアル番号(デフォルトは非表示) |
|
|
AfifinityGroup:LUN |
アフィニティグループ番号、論理ユニット番号(デフォルトは非表示) |
|
|
LogicalVolume |
実ディスクのディスク装置内番号 |
|
|
RAIDレベル |
実ディスクのRAIDレベル(0+1,1,5,6,0) |
|
|
暗号化属性 |
実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
|
容量(MB) |
容量 |
実ディスクの容量 |
|
割当済 |
仮想ディスクに割り当てている実スペース量 |
|
|
割当未 |
仮想ディスクに割り当てていない実スペース量 |
|
|
VS900管理領域 |
実ディスクのVS900管理領域の容量 |
|
|
未割当エクステント数 |
実ディスク内の利用可能エクステントの総数(デフォルトは非表示) |
|

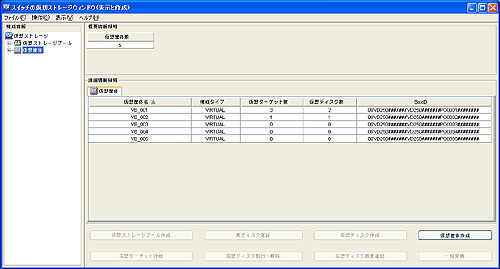

仮想筐体(ルート)を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
仮想筐体数 |
作成されている仮想筐体の合計数 |
|
項目 |
内容 |
|
仮想筐体名 |
作成されている仮想筐体名 |
|
構成タイプ |
'VIRTUAL'が表示されます |
|
仮想ターゲット数 |
仮想筐体に登録されている仮想ターゲットの合計数 |
|
仮想ディスク数 |
仮想筐体に登録されている仮想ディスクの合計数 |
|
BoxID |
仮想筐体を表す固有の識別子 |

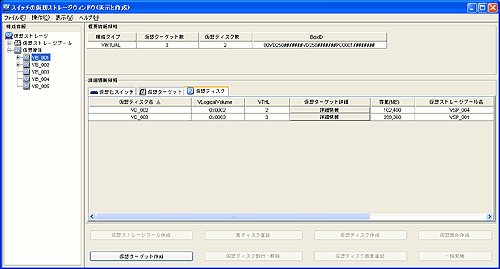

構成情報ツリーに表示されている任意の仮想筐体名を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
構成タイプ |
'VIRTUAL'が表示されます |
|
仮想ターゲット数 |
仮想筐体に登録されている仮想ターゲットの合計数 |
|
仮想ディスク数 |
仮想筐体に登録されている仮想ディスクの合計数 |
|
BoxID |
仮想筐体を表す固有の識別子 |
|

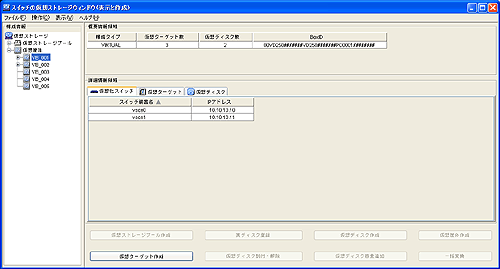

項目 |
内容 |
|
スイッチ装置名 |
仮想筐体に登録した仮想化スイッチ名 |
|
IPアドレス |
仮想化スイッチのIPアドレス |
|

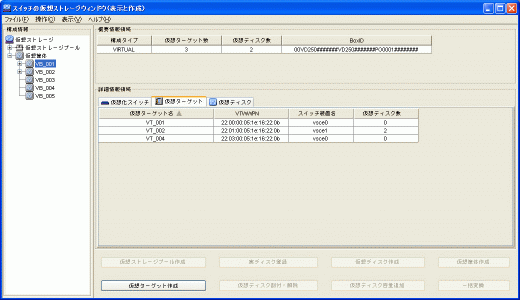

項目 |
内容 |
|
仮想ターゲット名 |
仮想筐体に登録されている仮想ターゲットの名前 |
|
VTWWPN |
仮想ターゲットのWWPN |
|
スイッチ装置名 |
仮想ターゲットに登録した仮想化スイッチ名 |
|
仮想ディスク数 |
仮想ターゲットに登録されている仮想ディスクの合計数 |
|
項目 |
内容 |
|
仮想ディスク名 |
仮想筐体に登録されている仮想ディスクの名前 |
|
VLogicalVolume |
仮想ディスクの識別番号 |
|
VTHL |
仮想ディスクのホスト識別番号(HostLUN) |
|
仮想ターゲット詳細 |
仮想ディスクが割付けられている仮想ターゲットの詳細情報表示ボタン |
|
暗号化属性 |
仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
容量(MB) |
仮想ディスクの容量 |
|
仮想ストレージプール名 |
実ディスクが登録されている仮想ストレージプールの名前 |
|
実ディスク数 |
仮想ディスクを構成している実ディスク数 |
|
実ディスク詳細 |
実ディスク情報の詳細情報表示ボタン |
|
バックアップ |
バックアップ保持の識別情報 有:バックアップを保持しています。 |
|

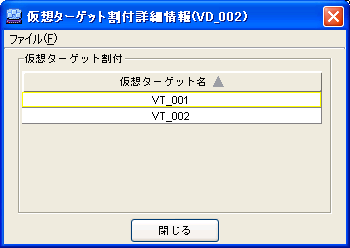

項目 |
内容 |
|
仮想ターゲット |
仮想ディスクが割付けられている仮想ターゲット一覧 |
|

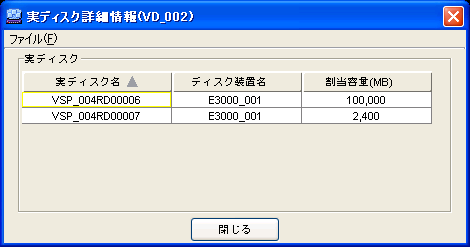

項目 |
内容 |
|
実ディスク名 |
仮想ディスクを構成している実ディスク名 |
|
ディスク装置名 |
実ディスクのディスク装置名 |
|
暗号化属性 |
実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
割当容量(MB) |
仮想ディスクに割り当てている実スペース量 |

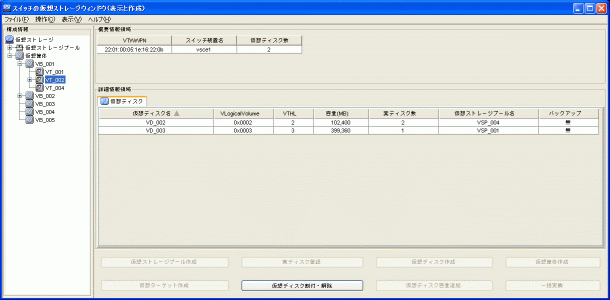

構成情報ツリーに表示されている仮想筐体配下の仮想ターゲット名を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
VTWWPN |
仮想ターゲットのWWPN |
|
スイッチ装置名 |
仮想ターゲットに登録した仮想化スイッチ名 |
|
仮想ディスク数 |
仮想筐体に登録されている仮想ディスクの合計数 |
|
項目 |
内容 |
|
仮想ディスク名 |
仮想ターゲットに登録されている仮想ディスクの名前 |
|
VLogicalVolume |
仮想ディスクの識別番号 |
|
VTHL |
仮想ディスクのホスト識別番号(HostLUN) |
|
暗号化属性 |
仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
容量(MB) |
仮想ディスクの容量 |
|
実ディスク数 |
仮想ディスクを構成している実ディスク数 |
|
仮想ストレージプール名 |
実ディスクが登録されている仮想ストレージプール名 |
|
バックアップ |
バックアップ保持の識別情報 有:バックアップを保持しています。 |

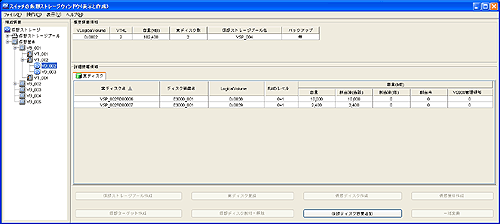

構成情報ツリーに表示されている仮想筐体配下の仮想ディスク名を選択した場合の表示画面について説明します。
|
項目 |
内容 |
|
VLogicalVolume |
仮想ディスクの識別番号 |
|
VTHL |
仮想ディスクのホスト識別番号(HostLUN) |
|
暗号化属性 |
仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
容量(MB) |
仮想ディスクの容量 詳細情報領域に表示されている各実ディスクの割当済の総合計 |
|
実ディスク数 |
仮想ディスクを構成している実ディスク数 |
|
仮想ストレージプール名 |
実ディスクが登録されている仮想ストレージプール名 |
|
バックアップ |
バックアップ保持の識別情報 有:バックアップを保持しています。 無:バックアップは保持していません。 |
|
項目 |
内容 |
|
|
実ディスク名 |
仮想ディスクを構成している実ディスク名 |
|
|
ディスク装置名 |
実ディスクのディスク装置名 |
|
|
プロダクトID |
ディスク装置のプロダクトID(デフォルトは非表示) |
|
|
シリアル番号 |
ディスク装置のシリアル番号(デフォルトは非表示) |
|
|
AffinityGroup:LUN |
アフィニティグループ番号:論理ユニット番号(デフォルトは非表示) |
|
|
LogicalVolume |
実ディスクのディスク装置内番号 |
|
|
RAIDレベル |
実ディスクのRAIDレベル(0+1,1,5,6,0) |
|
|
暗号化属性 |
実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示) |
|
|
容量(MB) |
容量 |
実ディスクの容量 |
|
割当済(当該) |
当該仮想ディスクに割り当てている実スペース量 |
|
|
割当済(他) |
他の仮想ディスクに割り当てている実スペース量 |
|
|
割当未 |
仮想ディスクに割り当てていない実スペース量 |
|
|
VS900管理領域 |
実ディスクのVS900管理領域の容量 |
|
|
未割当エクステント数 |
実ディスク内の利用可能なエクステントの総数(デフォルトは非表示) |
|
|
