ETERNUS SF XL-DATA/MV 使用手引書

G.1 クラスタリングシステムの運用形態

XLデータムーバが運用可能なクラスタリングシステム形態について説明します。

[クラスタリングシステムでの運用形態]

[運用系での動作概念図]

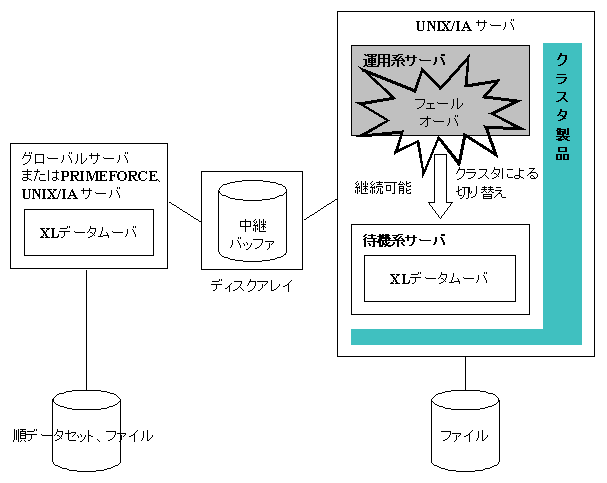

[待機系での動作概念図]

• UNIX/IAサーバ側のクラスタリングシステム上で、XLデータムーバが使用できます。
• XLデータムーバが使用できるクラスタリングシステム形態は、1:1の運用待機形態だけです。
• XLデータムーバのデーモン/サービス（サーバシステム）、あるいは、コマンド（クライアント）をクラスタリングシステム側で使用できます。
• クラスタリングシステム上で、XLデータムーバを使用する場合、V11形式のデータ転送用ボリュームを利用してください。
• 非クラスタシステム側で使用できるXLデータムーバは、V11L20/2.1以降です。

---

• 両系（運用系、待機系）のサーバ上で、XLデータムーバ（デーモン/サービス）を同時に起動しないでください。同時起動を行った場合、動作保証はいたしません。
• 1:1の運用待機形態以外のクラスタリングシステム形態でXLデータムーバを使用した場合、動作保証はいたしません。
• グローバルサーバまたはPRIMEFORCE側のクラスタリングシステムでは、XLデータムーバは使用できません。
• データ転送中にフェールオーバ（クラスタの切替）が発生した場合、データ転送中の処理は、フェールオーバ（クラスタの切替）の発生から６分後にタイムアウトでエラーとなります。
• 本運用形態では、1つのデータ転送用ボリュームでの転送多重度は「1～8多重」を推奨します。
  • フェールオーバ（クラスタの切替）が発生した時点で使用されていた区画は、使用中のままとなります。 待機系のXLデータムーバが動作可能となっても、即座にその区画を使用できません。
    9～16多重のデータ転送処理では、フェールオーバ（クラスタの切替）が発生した時点で全ての区画を使用している場合が考えられます。
    その場合、待機系のXLデータムーバが動作可能となっても、即座に使用できる区画が全くありません。そのため、区画の解放を待つ必要があります。
    なお、使用できる区画が存在しない場合に、XLデータムーバのデーモン/サービスが転送依頼を受け付けると区画の解放処理が動作します。
    ただし、解放される時間は、クラスタの切替が発生してから、18分後です。
