ここでは、環境設定ツールについて説明します。
環境設定ツール(nmcsvconf)の起動方法及び画面遷移について説明します。
環境設定ツール(nmcsvconf)は、管理者権限のユーザにてXウィンドウ上のアプリケーションとして起動されます。
起動は、Netcompo共通メニュー(fnbtool)の画面からNMCサーバを選択して実行ボタンをクリックすることにより起動されます。
fnbtoolの起動は、Xウィンドウの端末エミュレータ上で下記コマンドを入力することにより起動されます。

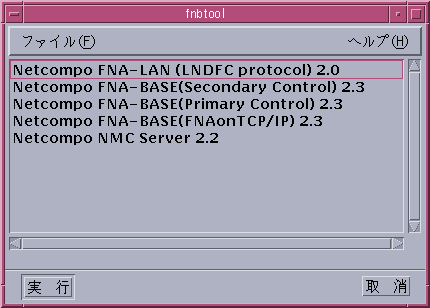

# /opt/FSUNnet/bin/fnbtool “図3．2”に共通メニュー(fnbtool)画面を示します。
図3．2 fnbtool画面 なお、操作に関しては、Netcompo BASEを参照してください。
また、Xウィンドウ画面上で下記コマンドを入力することにより、fnbtool以外からの起動も可能です。
# /opt/FSUNnet/bin/nmcsvconf
注) NMCサーバ環境設定(環境設定ツール／簡易環境設定ツール)を複数起動した場合、動作に不具合が発生することがあります。もし、複数起動してしまった場合は、すべてのNMCサーバ環境設定(環境設定ツール／簡易環境設定ツール)をキャンセル終了して再度起動し直してください。
NMCサーバ環境設定は、接続するクライアント端末を中心とした、定義を作成します。
起動直後に表示される『WS一覧の定義変更』をベースとして、『グループ一覧の定義変更』、『LU動的獲得の定義変更』、『ハードコピー宛先の定義変更』、『PLOPの定義変更』を項目タブの選択によって切替え、各項目への定義情報の追加−削除及び定義内容の変更を行います。
各定義については、特に定義する順序を規定していませんが、定義の内容によっては、あらかじめ定義されていることが前提となる情報もありますので、その場合は、オペレータによる作業順番を考慮した操作が必要となります。
なお、順番の考慮が必要となる定義を以下に示します。
- ワークステーション画面(WSの定義変更) → グループ画面(ハードコピーグループの定義)
- ワークステーション画面(WSの定義変更) → ハードコピー宛先画面(ハードコピー宛先の定義)
- グループ画面（ハードコピーグループの定義） → ハードコピー宛先画面(ハードコピー宛先の定義)
- グループ画面（LUグループの定義） → ワークステーション画面(WS追加でのグループ名指定)

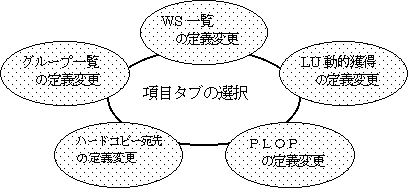

図3．3 NMCサーバ環境設定の画面遷移
ここでは、メインメニューの操作について説明します。

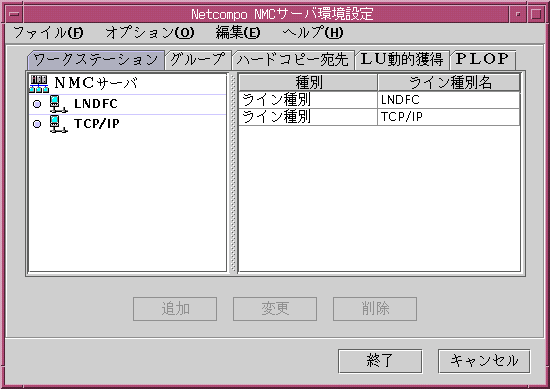

“図3．4”にNMCサーバ環境設定のメインメニューを、“図3．5”にNMCサーバ環境設定のプルダウンメニューを示します。図3．4 NMCサーバ環境設定のメインメニュー

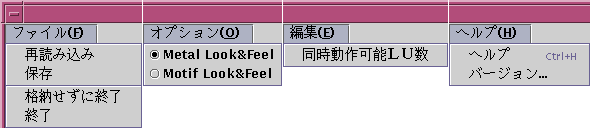

プルダウンメニューについては、3．2．2．1 ファイルメニュー以降で説明します。 ※ プルダウンメニューのみの画像を合成表示しており、実際の画面とは異なります。
図3．5 NMCサーバ環境設定のプルダウンメニュー
メインメニュー内の各タブ付きシート内の設定については、3．2．3 ワークステーション一覧での操作以降で説明します。
メインメニューでは、以下の処理を行う事ができます。
- −終了
- 現在の作業結果を各ファイルに格納し、環境設定を終了します。
- −キャンセル
- 現在の作業結果を破棄し、環境設定を終了します。
- −追加
- 一覧で選択した項目の配下または下に定義を追加します。
- −変更
- 一覧で選択した項目の変更を行います。
- −削除
- 一覧で選択した項目の削除を行います。
ファイルメニューでは、以下の処理を行う事ができます。
なお、ここで処理を行うファイルは、環境設定の対象となるファイルです。
- −再読込み
- 現在の作業結果を破棄し、再度各ファイルの読込みを行います。
- −保存
- 現在の作業結果をただちに保存します。
- −格納せずに終了
- 現在の作業結果を破棄し、環境設定を終了します。
- −終了
- 現在の作業結果を各ファイルに格納し、環境設定を終了します。
オプションメニューでは、環境設定画面のLook&Feel(画面の体裁)の変更が可能です。
利用可能なLook&Feelを以下に示します。
注）Look&Feel(画面体裁の変更)の変更を行っても、環境設定の動作には影響ありません。
- −Metal Look&Feel
- メタリックな画面体裁となっています。環境設定の起動時の初期値として使用されています。
- −Motif Look&Feel
- Motif相当の画面体裁となっています。
Look&Feel(画面体裁の変更)の変更はメインメニューと変更を行った後に起動した画面に対して有効になります。
編集メニューでは、『同時動作可能LU数』の設定変更が可能です。
同時動作可能LU数の設定は、中継機能環境定義ファイル(gwparm)にlumaxパラメタとして反映されます。
設定画面及び操作方法について、以下に示します。
- −同時動作可能LU数
- 同時動作可能LU数を、1〜2048の数字で指定します。
設定については、数値入力域にカーソルを移動し、数値を直接入力するか、もしくは画面中央にあるスライダーバー上のスライダーを、マウスでドラッグして移動することにより同時動作可能LU数の数値が連動して変更されます。
パッケージインストール直後の初期値として、32が設定されています。

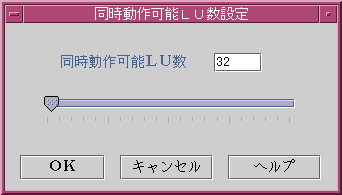

“図3．6”にNMCサーバ環境設定の同時動作可能LU数設定画面を示します。
図3．6 NMCサーバ環境設定の同時動作可能LU数設定画面
ヘルプメニューでは、以下の機能を提供します。
- −ヘルプ
- NMCサーバ環境設定全体の設定方法の説明を表示します。
- −バージョン
- NMCサーバ環境設定の現在のバージョンについて表示します。
|
|
