2．3．4 ハードコピー

ディスプレイエミュレータの画面の内容をプリンタエミュレータ、または実機プリンタに転送することにより、画面のハードコピーを行うことができます。ハードコピーはハードコピー環境設定で定義したワークステーションのプリンタ装置、または実機プリンタに印刷を行います。ただし、F6680エミュレータとI3270エミュレータの間ではハードコピーは行えません。また、実機プリンタとI3270エミュレータとの間のハードコピーも行えません。

各ワークステーションのサポート範囲等については、それぞれのワークステーションのマニュアルを参照してください。
ディスプレイエミュレータとハードコピーの宛先プリンタの対応付けに関する定義方法については、 3．2．5 ハードコピー宛先設定画面での操作を参照してください。

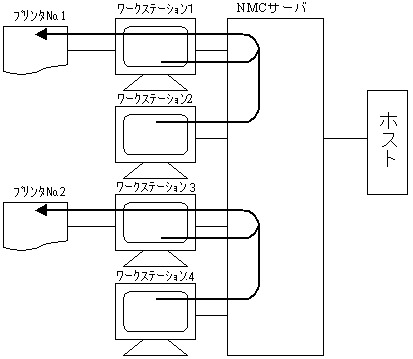

ハードコピーの概要を“図2．7”に示します。

図2．7 ハードコピーの概要

2．3．4．1 印刷形式

ハードコピーの印刷形式には、基本形式と拡張形式の2種類があります。

－基本形式印刷

基本形式印刷には、画面上の文字、グラフおよびイメージをすべて印刷する全画面印刷と、画面上の入力フィールドにある文字を印刷する入力フィールド印刷があります。

－拡張形式印刷

拡張形式印刷では、画面上の文字、グラフ、罫線、アンダースコア等を各ワークステーションごとに設定した機能により印刷することができます。ただし、同一機種間のみで使用可能です。

2．3．4．2 宛先変更

ディスプレイエミュレータの動作中に、エミュレータの宛先変更機能によりハードコピーの宛先プリンタを変更することができます。詳細についてはエミュレータのマニュアルを参照してください。

2．4 ワークステーションの機能

NMCサーバで使用可能なワークステーションの機能を以下に示します。

ディスプレイエミュレータ機能
  F6680/I3270ディスプレイのエミュレーションを行う機能（LUタイプ2、グラフの表示、イメージの表示、ハードコピーを含む）

プリンタエミュレータ機能
  F6680/I3270プリンタのエミュレーションを行う機能（LUタイプ1、3、グラフとイメージの印刷を含む）

DUET転送機能
  ホストとワークステーションのF6680エミュレータとの間でファイルを送受信する機能

I3270ファイル転送機能
  ホストとワークステーションのI3270エミュレータとの間でファイルを送受信する機能

DUET会話機能
  ホストとワークステーションのF6680エミュレータとの間でアプリケーション会話を行う機能

LINKSERV機能
  ホストのDSM等と連携し、キャビネットサービス、メールサービス、プリントサービスなどを行う機能

CCI機能
  ホストとワークステーションとの間で分散アプリケーション会話を行う機能

本書では上記機能を総称して“エミュレータ”と呼びます。なお、実機プリンタの機能は“プリンタエミュレータ機能”と同等です。
