Netcompo アプリケーション会話サービス 2.1 LU0会話サービス編 - Solaris -

4.4 マクロ命令発行マトリックス

各マクロ命令の発行タイミングをまとめた、マクロ命令発行マトリックスを"表:マクロ命令発行マトリックス"に示します。また、マクロ命令発行マトリックスの状態の範囲を"図:状態の範囲"に示します。

[表:マクロ命令発行マトリックス]

状態	未open	open済	接続済
lu0open1	*	*	*
lu0close	*	*	*
lu0cnct	*	*	*
lu0disc	*	*	*
lu0write	*	*	*
lu0read	*	*	*
lu0check	*	*	*
lu0can	*	*	*
lu0getb	*	*	*
lu0freb	*	*	*
lu0rcv	*	*	*

*:発行可能

*:発行不可能(何らかのエラーで復帰します)

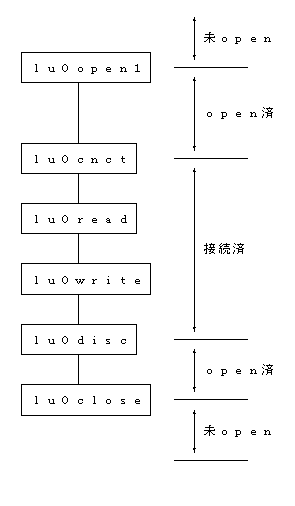

[図:状態の範囲]
