第4章動作シーケンス

本章では、LU0会話サービスが提供するマクロ命令の動作シーケンスについて説明します。

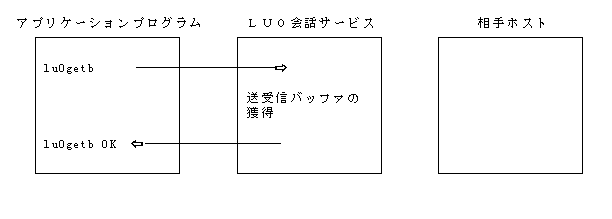

4.1 マクロ命令発行マトリックス

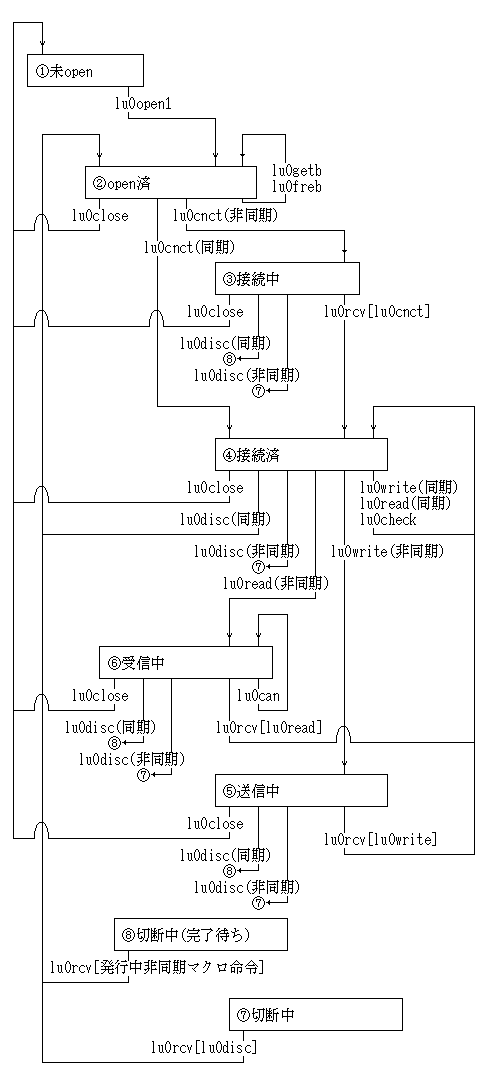

各マクロ命令の発行タイミングをまとめた、マクロ命令発行マトリックスを"表:マクロ命令発行マトリックス"と"図:状態遷移図"に示します。

[表:マクロ命令発行マトリックス]

マクロ命令	完了通知モード	状態
マクロ命令	完了通知モード	1:未open	2:open済	3:接続中	4:接続済	5:送信中	6:受信中	7:切断中	8:切断中 (完了待ち)
lu0open1	同期	2	×	×	×	×	×	×	×
lu0close	同期	×	1	1	1	1	1	1	1
lu0cnct	同期	×	4	×	×	×	×	×	×
lu0cnct	非同期	×	3	×	×	×	×	×	×
lu0disc	同期	×	×	8	2	8	8	×	×
lu0disc	非同期	×	×	7	7	7	7	×	×
lu0write	同期	×	×	×	○	×	×	×	×
lu0write	非同期	×	×	×	5	×	×	×	×
lu0read	同期	×	×	×	○	×	×	×	×
lu0read	非同期	×	×	×	6	×	×	×	×
lu0check	同期	×	×	×	○	×	×	×	×
lu0can	同期	×	×	×	×	×	○	×	×
lu0getb	同期	×	○	×	×	×	×	×	×
lu0freb	同期	×	○	×	×	×	×	×	×

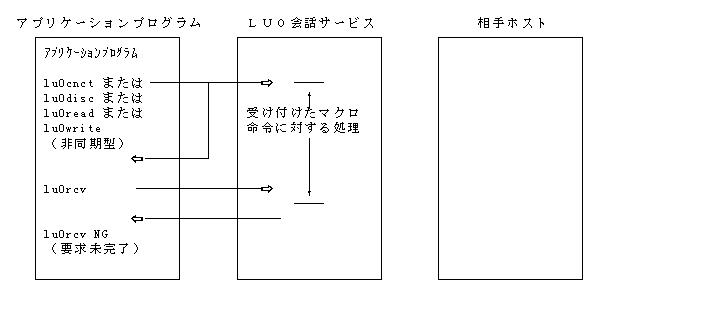

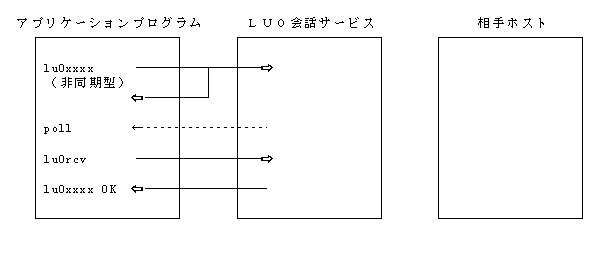

lu0rcv	非同期	×	×	4(lu0cnct)	×	4(lu0write)	4(lu0read)	2(lu0disc)	2(実行中マクロ命令)

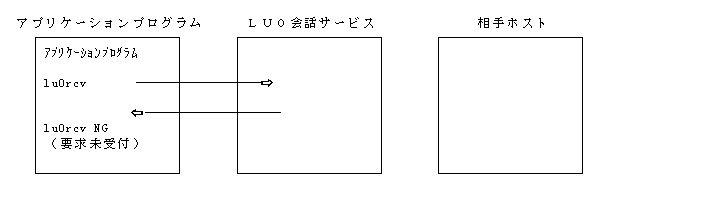

数字:マクロ命令の正常復帰時に数字の状態に遷移します。lu0rcvマクロ命令は、括弧内のマクロ命令完了まで繰り返し発行してください。
○:発行可能
×:発行不可能(何らかのエラーで完了します)

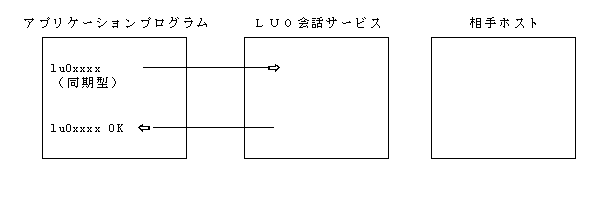

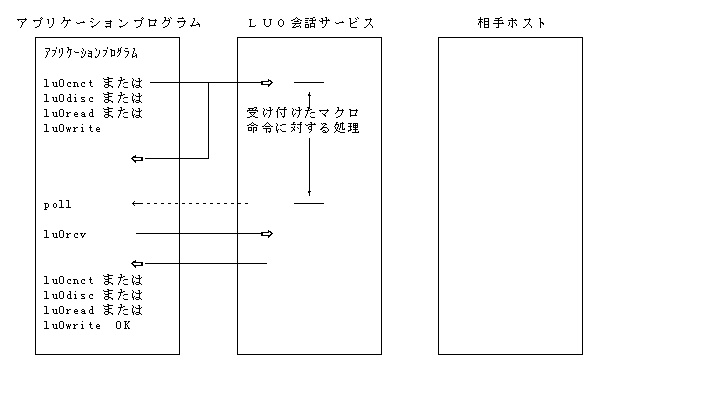

マクロ命令	同期型	非同期型
lu0open1	○	×
lu0close	○	×
lu0cnct	○	○
lu0disc	○	○
lu0read	○	○
lu0write	○	○
lu0check	○	×
lu0can	○	×

4.3 マルチスレッド

マルチスレッドに対応したアプリケーションプログラムを開発する上で、以下の点に注意してください。

4.3.1 マルチスレッドの単位

LU0ライブラリをアクセスするときに、同時にアクセスできるのはLU毎です。1つのLUを複数のスレッドで使用する場合は、LU0ライブラリを呼び出す前にアプリケーションで排他制御を行ってください。

4.4 アプリケーションプログラムの登 録

アプリケーションプログラムの登録は、lu0open1マクロ命令を発行します。

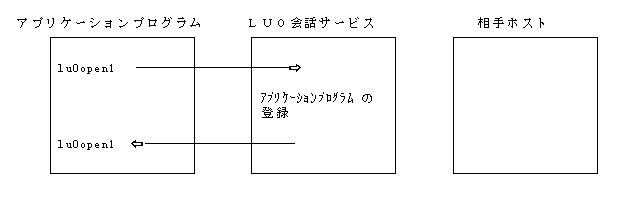

"図:lu0open1マクロ命令のシーケンス"にlu0open1マクロ命令のシーケンスを示します。

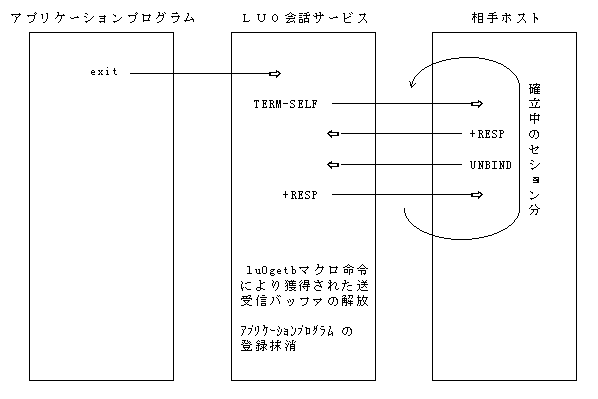

4.5 アプリケーションプログラムの登録抹 消

アプリケーションプログラムの登録抹消は、lu0closeマクロ命令を発行します。

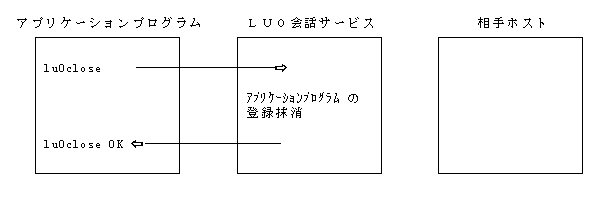

"図:lu0closeマクロ命令のシーケンス"にlu0closeマクロ命令のシーケンスを示します。

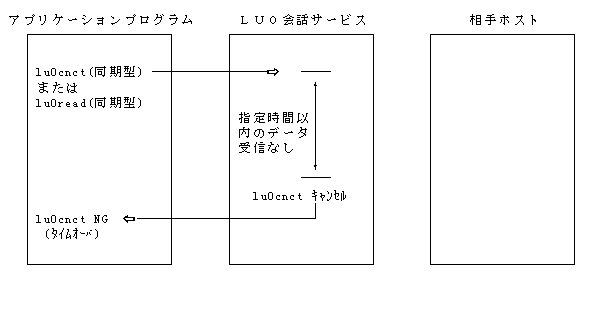

4.6 ホストとのセション確 立

ホストとのセション確立は、lu0cnctマクロ命令を発行します。

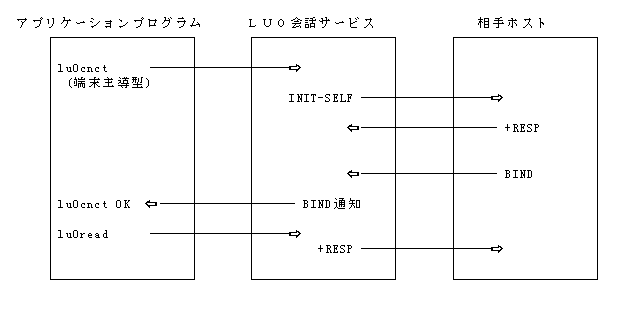

4.6.1 端末主導 型

端末主導型は、端末が相手ホストシステムに、セション確立要求(INIT-SELF)を送信して、相手ホストシステムがセション確立指示(BIND)を送信することでセションを確立します。

"図:lu0cnctマクロ命令のシーケンス(1)"に端末主導型のlu0cnctマクロ命令のシーケンスを示します。

4.6.2 ホスト主導 型

ホスト主導型は、相手ホストシステムがセション確立指示(BIND)を送信することでセションを確立します。

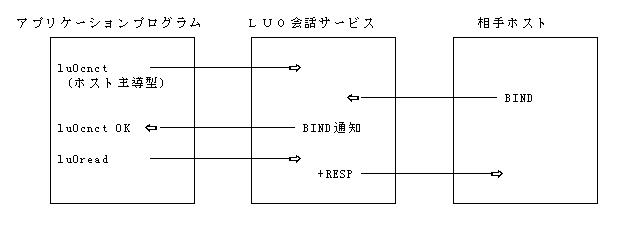

"図:lu0cnctマクロ命令のシーケンス(2)"にホスト主導型のlu0cnctマクロ命令のシーケンスを示します。

4.6.3 SSCPデータ受 信

lu0cnctマクロ命令のパラメタで、SSCPデータ通知ありと指定した場合、相手ホストシステムからSSCPデータを受信するとSSCPデータを通知します。SSCPデータを受信せずにBINDを受信した場合、BINDを通知します。

SSCPデータ通知なしと指定した場合、相手ホストシステムから受信したSSCPデータは破棄します。

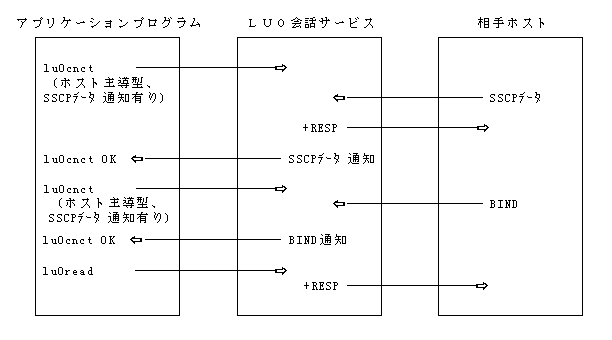

"図:lu0cnctマクロ命令のシーケンス(3)"にSSCPデータを受信した場合の、lu0cnctマクロ命令のシーケンスを示します。

4.6.4 INIT-SELFの否定応答受 信

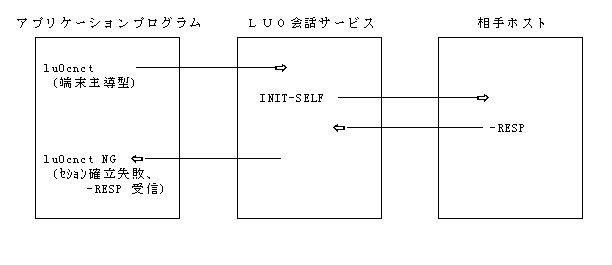

"図:lu0cnctマクロ命令のシーケンス(4)"にINIT-SELFに対して-RESPを受信した場合の、lu0cnctマクロ命令のシーケンスを示します。

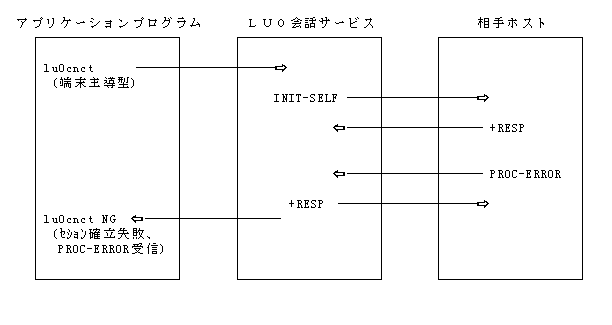

4.6.5 PROC-ERROR受 信

"図:lu0cnctマクロ命令のシーケンス(5)"にPROC-ERRORを受信した場合の、lu0cnctマクロ命令のシーケンスを示します。

4.6.6 セション確立拒 否

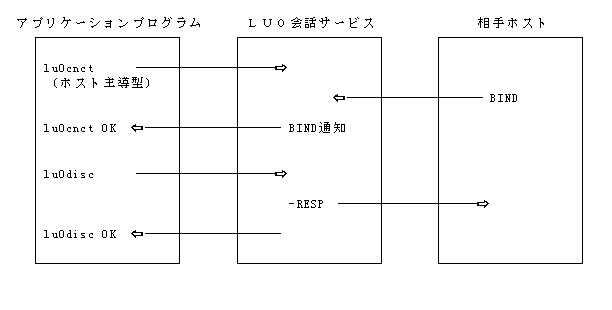

"図:lu0cnctマクロ命令のシーケンス(6)"にホストとのセション確立を拒否する場合の、lu0cnctマクロ命令のシーケンスを示します。

4.6.7 セションパラメタエラ ー

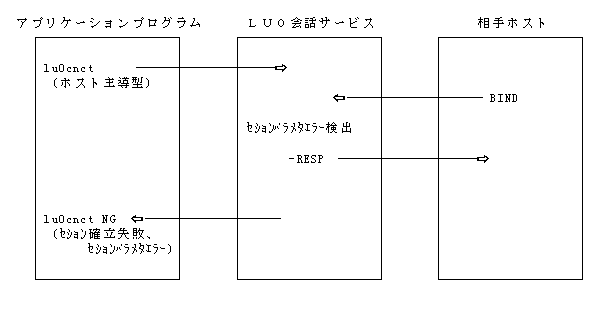

"図:lu0cnctマクロ命令のシーケンス(7)"にBINDコマンドのセションパラメタで異常を検出した場合の、lu0cnctマクロ命令のシーケンスを示します。

[図:lu0cnctマクロ命令のシーケンス(7)]

lu0cnctマクロ命令のブラケットプロトコル制御とBINDパラメタのブラケット使用の指定が違っていると、セションパラメタエラーでセション確立を拒否します。

4.7 ホストとのセション解 放

ホストとのセション解放は、lu0discマクロ命令を発行します。

4.7.1 端末主導 型 (セション確立後)

端末主導型は、端末が相手ホストシステムにセション解放要求(TERM-SELF)を送信して、相手ホストシステムがセション解放指示(UNBIND)を送信することでセションを解放します。

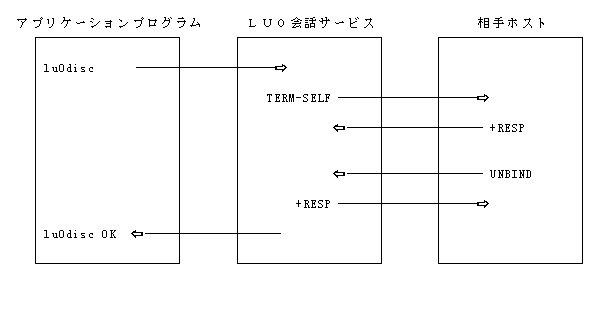

"図:lu0discマクロ命令のシーケンス(1)"に端末主導型の、lu0discマクロ命令のシーケンスを示します。

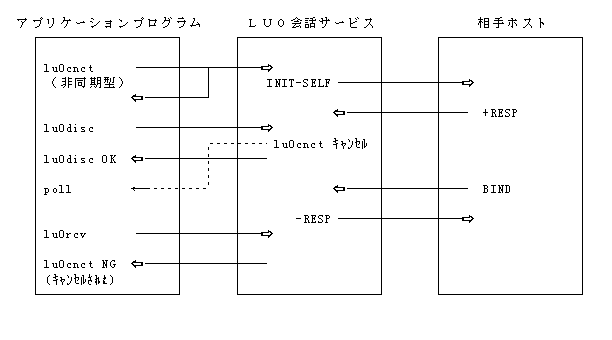

非同期型のlu0cnctマクロ命令処理中に、lu0discマクロ命令を発行することでlu0cnctマクロ命令を取り消すことができます。lu0discマクロ命令を同期型で発行した場合、lu0cnctマクロ命令の完了が、lu0discマクロ命令の完了後に通知されます。lu0discマクロ命令を非同期型で発行した場合、lu0cnctマクロ命令の完了、lu0discマクロ命令の正常完了の順に通知されます。

"図:lu0discマクロ命令のシーケンス(2)"に端末主導型(セション確立中)の、lu0discマクロ命令のシーケンスを示します。

[図:lu0discマクロ命令のシーケンス(2)]

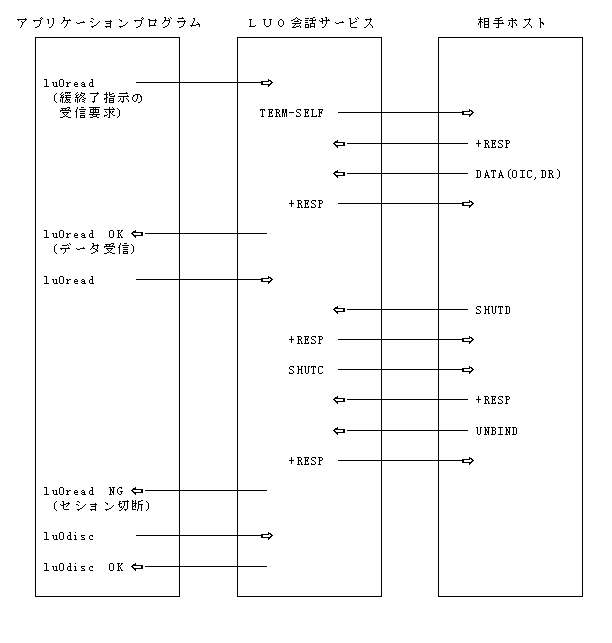

4.7.3 端末主導型(データ受信中)

非同期型のlu0readマクロ命令処理中に、lu0discマクロ命令を発行することでlu0readマクロ命令を取り消し、セションを解放します。lu0discマクロ命令を同期型で発行した場合、lu0readマクロ命令の完了が、lu0discマクロ命令の完了後に通知されます。lu0discマクロ命令を非同期型で発行した場合、lu0readマクロ命令の完了、lu0discマクロ命令の正常完了の順に通知されます。

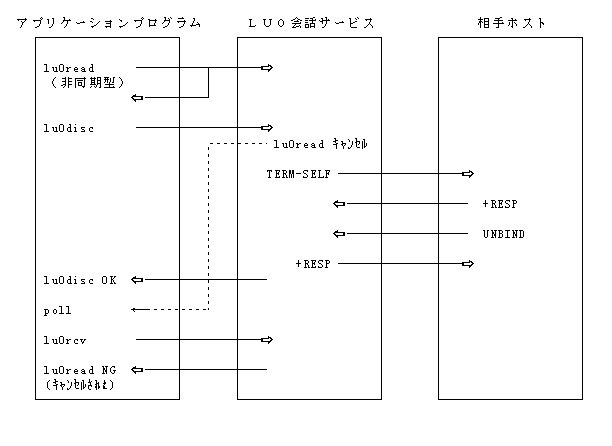

"図:lu0discマクロ命令のシーケンス(3)"に端末主導型(データ受信中)の、lu0discマクロ命令のシーケンスを示します。

[図:lu0discマクロ命令のシーケンス(3)]

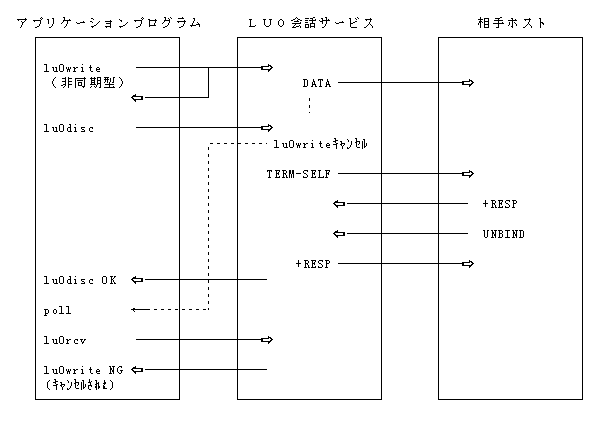

4.7.4 端末主導型(データ送信中)

非同期型のlu0writeマクロ命令処理中に、lu0discマクロ命令を発行することでlu0writeマクロ命令を取り消し、セションを解放します。lu0discマクロ命令を同期型で発行した場合、lu0writeマクロ命令の完了が、lu0discマクロ命令の完了後に通知されます。lu0discマクロ命令を非同期型で発行した場合、lu0writeマクロ命令の完了、lu0discマクロ命令の正常完了の順に通知されます。

"図:lu0discマクロ命令のシーケンス(4)"に端末主導型(データ送信中)の、lu0discマクロ命令のシーケンスを示します。

[図:lu0discマクロ命令のシーケンス(4)]

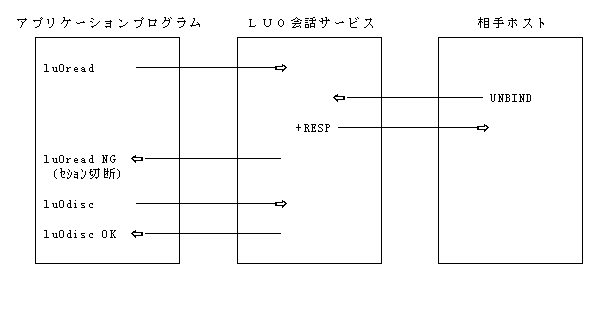

4.7.5 ホスト主導 型 (データ受信中)

ホスト主導型は、相手ホストシステムがUNBINDを送信することで、セションを解放します。

"図:lu0discマクロ命令のシーケンス(5)"にホスト主導型(データ受信中)の、lu0discマクロ命令のシーケンスを示します。

[図:lu0discマクロ命令のシーケンス(5)]

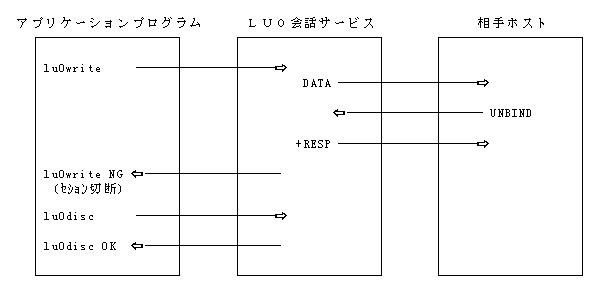

4.7.6 ホスト主導型(データ送信中)

"図:lu0discマクロ命令のシーケンス(6)"にホスト主導型(データ送信中)の、lu0discマクロ命令のシーケンスを示します。

[図:lu0discマクロ命令のシーケンス(6)]

4.8 データ送 信

データ送信は、lu0writeマクロ命令を発行します。

4.8.1 チェーンデータスルー制 御

lu0cnctマクロ命令のパラメタで、チェーンデータスルー制御を行うと指定することにより、アプリケーションプログラムでデータの分割と組立を制御できます。

データ分割時のデータ長は、lu0cnctマクロ命令の完了時に通知される上り最大RU長の値以内の長さでアプリケーションプログラムがデータを分割して、lu0writeマクロ命令を発行してください。そのとき、lu0writeマクロ命令で送信するデータのチェーンの種別を設定してください。

[表:チェーン分割の送信状態遷移]

チェーンの種別	送信状態
チェーンの種別	(1)分割前	(2)分割中
単一データ(Only)	○	×
分割時、最初のデータ(First)	(2)	×
分割時、途中のデータ(Middle)	×	○
分割時、最後のデータ(Last)	×	(1)

×:設定不可。
○:設定可。状態遷移なし。
(1):設定可。送信後、状態(1)分割前に遷移。
(2):設定可。送信後、状態(2)分割中に遷移。

チェーン分割の途中にアプリケーションプログラムで送信を中断する場合、lu0discマクロ命令を発行して、セションを解放してください。

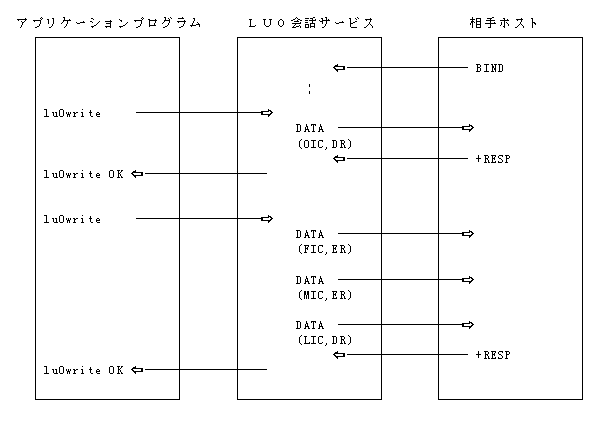

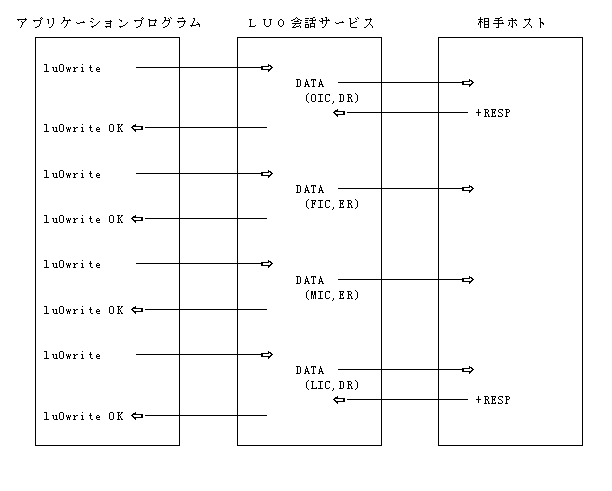

"図:lu0writeマクロ命令のシーケンス(1)"にチェーンデータスルー制御を行わない場合、"図:lu0writeマクロ命令のシーケンス(2)"にチェーンデータスルー制御を行う場合の、lu0writeマクロ命令のシーケンスを示します。

[図:lu0writeマクロ命令のシーケンス(1)]

[図:lu0writeマクロ命令のシーケンス(2)]

4.8.2 -RESP受 信

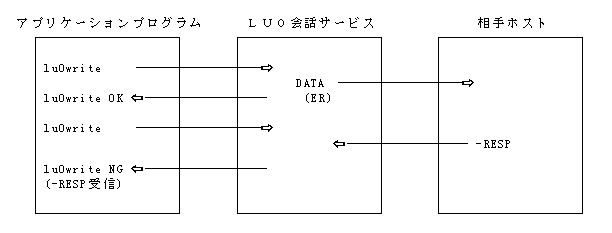

"図:lu0writeマクロ命令のシーケンス(3)"に-RESPを受信した場合の、lu0writeマクロ命令のシーケンスを示します。

[図:lu0writeマクロ命令のシーケンス(3)]

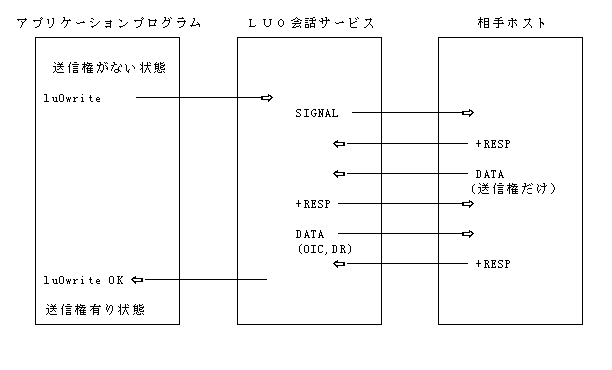

4.8.3 送信権獲得制 御

lu0cnctマクロ命令のパラメタで、送信権獲得制御を行うと設定することにより、lu0writeマクロ命令を契機に、LU0会話サービスが送信権を獲得します。

送信権獲得制御を行わないと設定した場合、相手ホストシステムから送信権を譲渡されるまで、lu0writeマクロ命令は、送信権なし(完了情報:ELU0SND,詳細情報:ELU0NOCD)で完了します。

ブラケットプロトコル制御を使用して、端末と相手ホスト双方からデータを送信する場合、送信権獲得制御を行うと設定することで、データの衝突を認識できます。

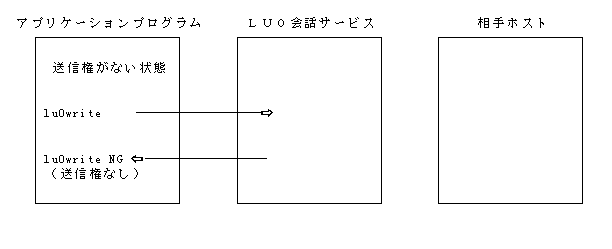

"図:lu0writeマクロ命令のシーケンス(4)"に送信権獲得制御を行わない場合、"図:lu0writeマクロ命令のシーケンス(5)"に送信権獲得制御を行う場合の、lu0writeマクロ命令のシーケンスを示します。

[図:lu0writeマクロ命令のシーケンス(4)]

[図:lu0writeマクロ命令のシーケンス(5)]

4.8.4 応答要求スルー制 御

lu0cnctマクロ命令のパラメタで、応答要求スルー制御を行うと指定することで、アプリケーションプログラムが、確定応答要求と例外応答要求の応答要求種別を制御できます。

アプリケーションプログラムで指定可能な応答要求種別は、相手ホストから受信するBINDパラメタで決まり、lu0cnctマクロ命令の完了情報の“応答要求の送信種別”で通知します。

lu0cnctマクロ命令の動作モード情報で応答要求スルー制御を行わない指定にして、セションパラメタの設定が"確定/例外(DR/ER)"の場合、LU0会話サービスは確定応答要求でデータを送信します。

例外応答要求でデータを送信する場合は、セションパラメタの設定を"例外(ER)"にしてください。

確定応答要求は、相手ホストシステムに届いたことを確認するもので、相手ホストシステムの業務が正常に行われたことを保証するものではありません。

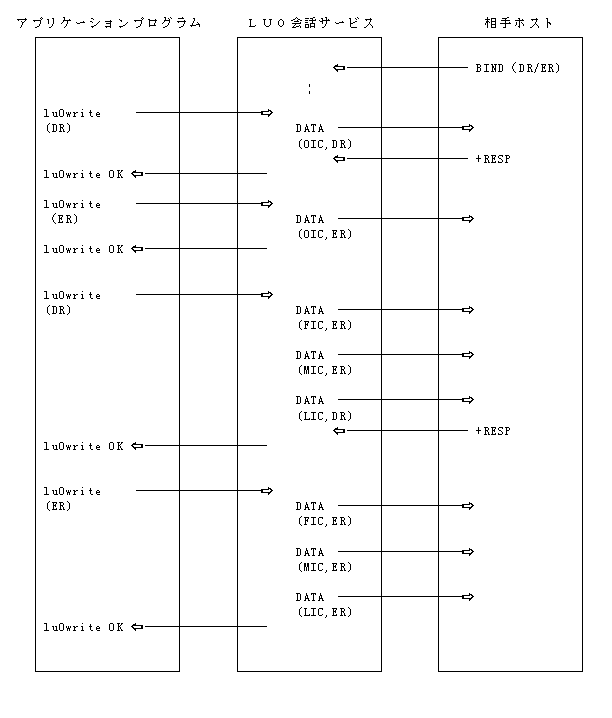

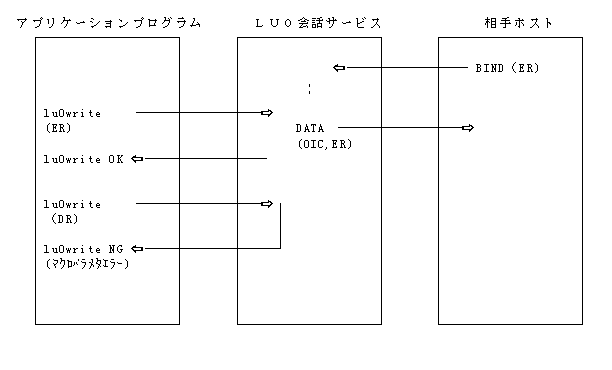

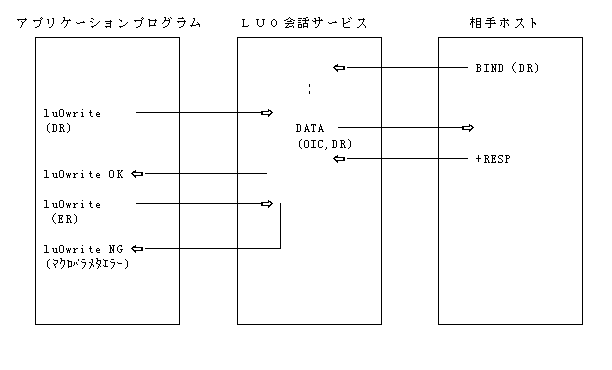

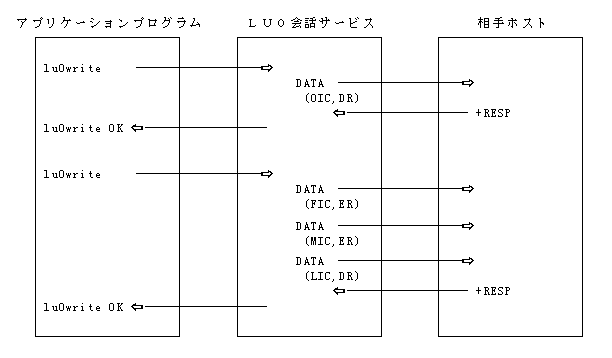

応答要求スルー制御を行わない場合の、lu0writeマクロ命令のシーケンスを"図:lu0writeマクロ命令のシーケンス(6)"に、応答要求スルー制御が行うで、BINDのセションパラメタの指定が"確定/例外(DR/ER)"の場合のlu0writeマクロ命令のシーケンスを"図:lu0writeマクロ命令のシーケンス(7)"に、"確定(DR)"の場合のlu0writeマクロ命令のシーケンスを"図:lu0writeマクロ命令のシーケンス(8)"に、"例外(ER)"の場合のlu0writeマクロ命令のシーケンスを"図:lu0writeマクロ命令のシーケンス(9)"に示します。

[図:lu0writeマクロ命令のシーケンス(6)]

[図:lu0writeマクロ命令のシーケンス(7)]

[図:lu0writeマクロ命令のシーケンス(8)]

[図:lu0writeマクロ命令のシーケンス(9)]

4.8.5 ブラケットプロトコル制 御

lu0cnctマクロ命令のパラメタで、ブラケットプロトコル制御を行う指定にして、相手ホストから受信するBINDパラメタでブラケットを使用すると設定すると、相手ホストシステムとの間でブラケットプロトコルが使用できます。

自システムと相手ホストシステム双方からブラケットを開始する場合、送信権獲得制御を行わないと設定することでブラケットの衝突を検出できます。

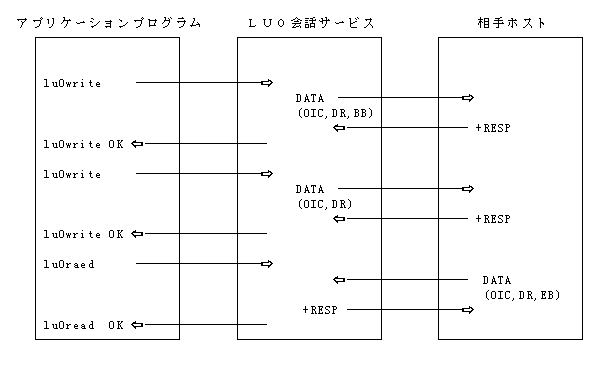

"図:lu0writeマクロ命令のシーケンス(10)"にブラケットプロトコル制御を行う場合の、lu0writeマクロ命令のシーケンスを示します。

[図:lu0writeマクロ命令のシーケンス(10)]

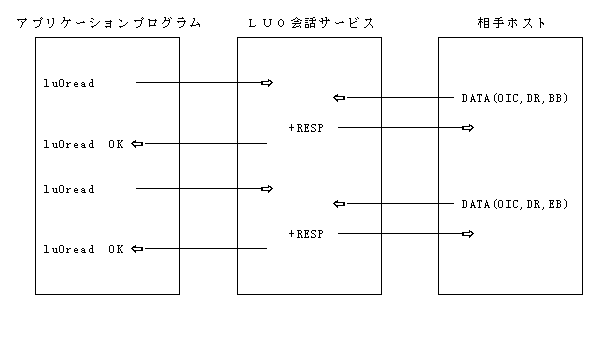

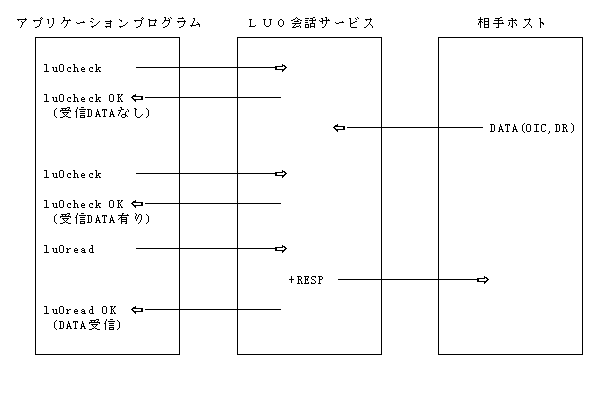

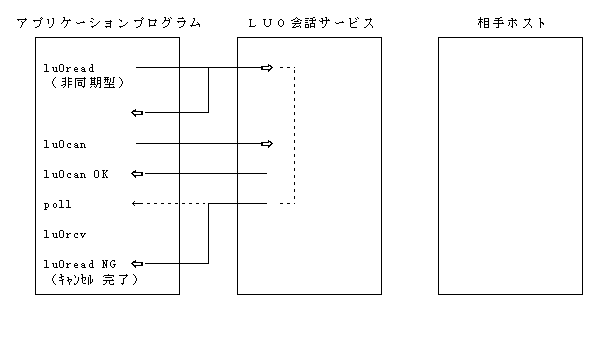

4.9 データ受 信

データ受信は、lu0readマクロ命令を発行します。

4.9.1 チェーンデータスルー制 御

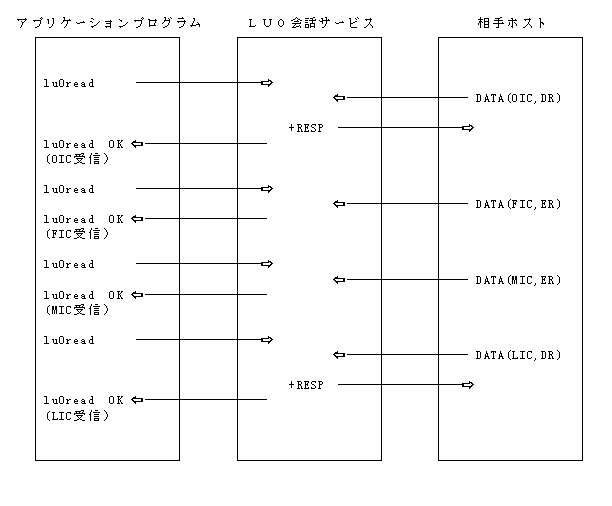

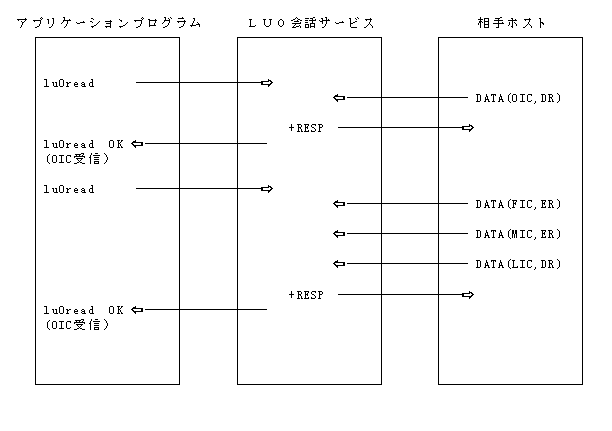

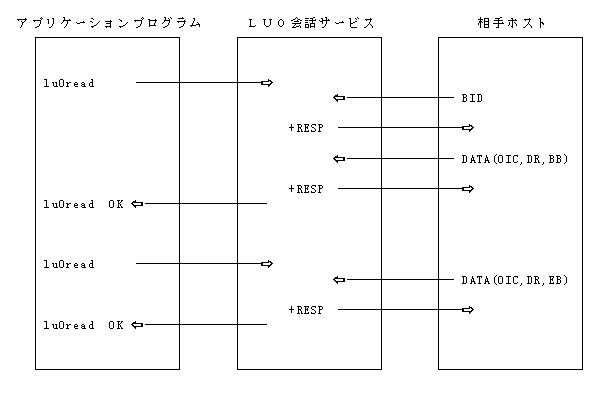

"図:lu0readマクロ命令のシーケンス(1)"にチェーンデータスルー制御を行わない場合の、"図:lu0readマクロ命令のシーケンス(2)"にチェーンデータスルー制御を行う場合の、lu0readマクロ命令のシーケンスを示します。

[図:lu0readマクロ命令のシーケンス(1)]

[図:lu0readマクロ命令のシーケンス(2)]

4.9.2 -RESP制 御

lu0cnctマクロ命令のパラメタで、-RESP制御を行うと指定することにより、アプリケーションプログラムが受信データに対し-RESPを送信できます。

-RESP制御を行わないと指定した場合、+RESPの送信はlu0readマクロ命令の完了を契機に行います。

-RESP制御を行うと指定した場合、-RESPの送信は、送信コマンドに-RESPを指定したlu0writeマクロ命令を発行することで行います。また、+RESPの送信は、lu0read, lu0chcek,lu0can,lu0discの各マクロ命令の発行か、送信コマンドに-RESP以外を指定したlu0writeマクロ命令を発行することで行います。

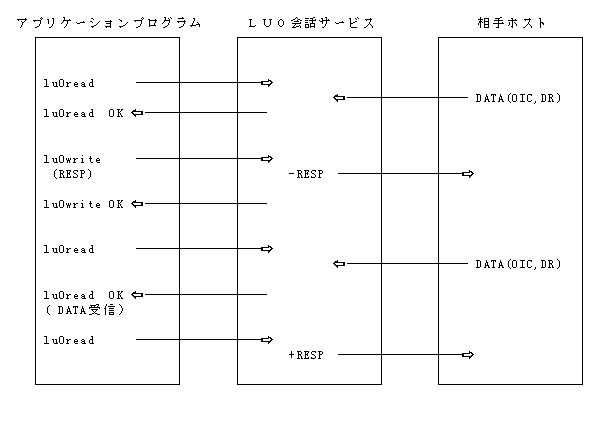

"図:lu0readマクロ命令のシーケンス(3)"に-RESP制御を行う場合の、lu0readマクロ命令のシーケンスを示します。
