Systemwalker Centric Manager 導入手引書 - UNIX共通 -

3.1.2.5 性能監視に必要な資源

性能監視を使用するためには、システムリソースと以下のファイルを作成するためのディスクが必要です。

• 性能情報ファイル

部門管理サーバが収集した性能情報を、性能情報出力機能により運用管理サーバ上に統合したファイルです。

• 性能情報出力一時ファイル

性能情報を出力する際、部門管理サーバが収集した性能情報を運用管理サーバ上に転送後、性能情報を出力するまでの間、一時的に作成されるファイルです。

• 基準値監視DB

基準値監視機能が統計情報として用いる情報を蓄積するためのファイルです。

• ヒストリDB

性能監視マップ、ノード詳細表示またはヒストリ表示のために一時的に性能データを蓄えておくためのファイルです。

• ログ蓄積ファイル

監視対象から採取した性能情報を蓄積しておくファイルです。

■性能監視のシステムリソースの見積もり

ネットワーク性能監視機能では、管理サーバからのポーリングによって監視を行います。したがって、ポーリングの対象となる被監視ノードの規模に比例した形で、必要なシステムリソース量も大きくなります。

監視対象ノード数とインタフェース数

見積もりの要因になるのは、監視対象ノード数とインタフェース数です。見積もりの範囲は、サブドメイン(部門管理サーバ)単位に行います。

以下の操作により、性能監視の一覧を表示し、サブドメイン単位の監視対象ノード数とインタフェースを確認することができます。

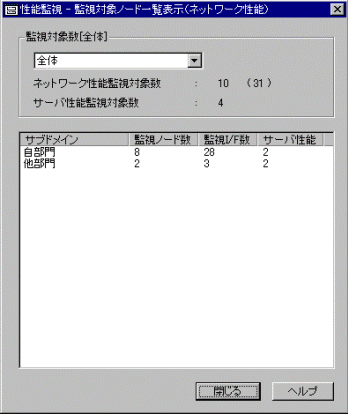

• Systemwalkerコンソールの[操作]メニューから[性能監視対象の一覧表示]-[ネットワーク性能の表示]を選択します。

→[性能監視-監視対象ノード一覧表示(ネットワーク性能)]ダイアログボックスが表示されます。

■性能監視のディスク容量の見積もり

必要となるファイルごとに、ディスク容量の見積もり方法を説明します。

性能情報ファイル

以下の式で算出します。

性能情報ファイル容量 [Mbyte] ＝
　0.52 ÷ 性能情報収集間隔[分] ×
　性能情報ファイル最大保持数 ×
　(監視インタフェース数 × 2.33 ＋ サーバ性能監視ノード数)

以下の条件では、約7.07Mbyte必要です。

• 性能情報収集間隔 :60分（デフォルト）
• 性能情報ファイル最大保持数 : 31（デフォルト）
• 監視インタフェース数 : 10
• サーバ性能監視ノード数 : 3

性能情報出力一時ファイル

以下の式で算出します。

性能情報出力一時ファイル [Mbyte] ＝
　2.27 ÷ 性能情報収集間隔[分] ×
　(監視インタフェース数 × 2.33 ＋ サーバ性能監視ノード数)

以下の条件では、約1.00Mbyte必要です。

• 性能情報収集間隔 :60分（デフォルト）
• 監視インタフェース数 : 10
• サーバ性能監視ノード数 : 3

基準値監視DB

以下の式で算出します。

基準値監視DB容量 [Mbyte] ＝
　0.022 × 最大統計数 ×
　(監視インタフェース数 ＋ サーバ性能監視ノード数)

以下の条件では、約8.58Mbyte必要です。

• 最大統計数 :30（デフォルト）
• 監視インタフェース数 : 10
• サーバ性能監視ノード数 : 3

ヒストリDB

以下の式で算出します。

ヒストリDB容量[Mbyte] ＝
　0.019×ヒストリ表示時間範囲[時間] ÷
　性能情報採取ポーリング間隔[分] ×
　(監視インタフェース数 ＋ サーバ性能監視ノード数)

以下の条件では、約0.12Mbyte必要です。

• ヒストリ表示時間範囲 : 1時間（デフォルト）
• 性能情報採取ポーリング間隔 : 2分（デフォルト）
• 監視インタフェース数 : 10
• サーバ性能監視ノード数 : 3

ログ蓄積ファイル

以下の式で算出します。

ログ蓄積ファイル容量[Mbyte] ＝
　(1.75 ÷ 性能情報収集間隔[分] ×
　ログ蓄積ファイル最大保持数 ×
　(監視インタフェース数 × 2.33 ＋ サーバ性能監視ノード数)) ×
　0.1

以下の条件では、約2.4Mbyte必要です。

• 性能情報収集間隔 :60分（デフォルト）
• ログ蓄積ファイル最大保持数 : 31（デフォルト）
• 監視インタフェース数 : 10
• サーバ性能監視ノード数 : 3

CPU使用量

CPU使用量はコンピュータのスペックや動作環境によって変動する可能性がありますので、目安として用いてください。

管理サーバがSolaris OEの場合 :

CPU使用率(%) = 0.06n ＋ 0.04m (ベースライン監視有効時)

CPU使用率(%) = 0.05n ＋ 0.03m (ベースライン監視無効時)

管理サーバがWindowsの場合 :

CPU使用率(%) = 0.09n ＋ 0.04m (ベースライン監視有効時)

CPU使用率(%) = 0.07n ＋ 0.03m (ベースライン監視無効時)

管理サーバがLinuxの場合 :

CPU使用率(%) = 0.12n ＋ 0.08m (ベースライン監視有効時)

CPU使用率(%) = 0.10n ＋ 0.06m (ベースライン監視無効時)

n : 監視対象インタフェース数

m : サーバ性能監視対象ノード数
