2.3.3 userApplication およびリソースの構成

PRIMECLUSTER Wizard for Oracle 導入運用手引書 4.2 - Linux -

2.3.3 userApplication およびリソースの構成

Oracle RAC 10g においては、Oracle RAC インスタンス、リスナーを PRIMECLUSTER RMS のリソースとして管理します。また、オプションとして、Oracle Clusterware を RMS リソースに登録することもできます。

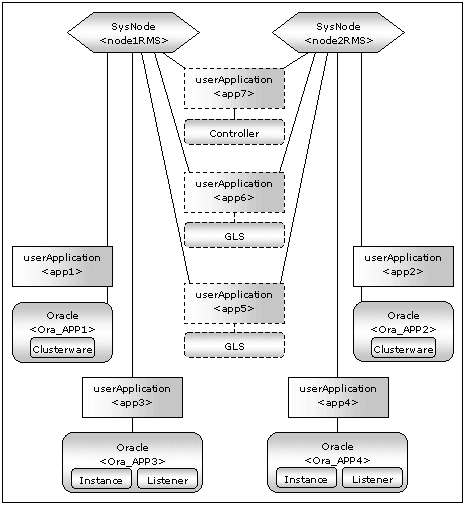

◆構成パターンA

Oracle Clusterware と Oracle RAC インスタンスを異なる userApplication に登録する。

userApplication	説明	登録するリソース
app1, app2	Oracle Clusterwareを制御するuserApplication です。ノードごとに１つずつ作成します。	Oracle リソース (Clusterware)
app3, app4	Oracle インスタンス、リスナーを制御するuserApplication です。ノードごとに作成します。	Oracle リソース (インスタンス、リスナー)
app5, app6	Gls または引継ぎネットワーク用のスタンバイ型 userApplication です。(オプション) 業務の要件に応じて作成してください。	Gls リソースなど
app7	制御用 userApplication です。（オプション）全ノードの Oracle インスタンス用 userApplication (app3、app4) を同時に起動・停止したい場合に作成してください。	Contoroller リソース

Oracle RAC インスタンスリソース異常により userApplication app3、app4 が停止しても、Oracle Clusterware の userApplication app1、app2 は影響を受けません。

Oracle Clusterware を RMS リソース登録する場合で、1ノード上に複数の Oracle RAC インスタンスが存在する場合は、この構成を選択してください。
制御用 userApplication(app7) はオプションです。全ノードの Oracle インスタンス用 userApplication(app3、app4) を同時に起動・停止したい場合に作成してください。

Oracle Clusterware リソースの KeepOnline フラグを無効に設定した場合、Oracle Clusterware を制御する userApplication を停止する際は、Oracle インスタンスを制御する userApplication を先に停止する必要があります。
(上記の図の場合、app1 を停止する場合は app3 を、app2 を停止する場合は app4 を先に停止してください。)
KeepOnline フラグについては "2.3.4 Oracle Clusterware リソースを含む userApplication の作成"を参照してください。

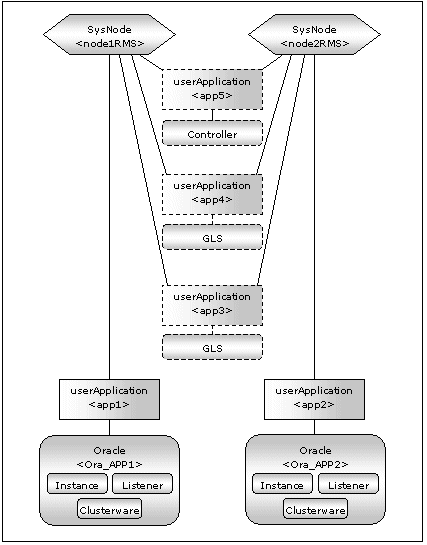

◆構成バターンB

Oracle Clusterware と Oracle RAC インスタンスを同一の userApplication に登録する。

userApplication	説明	登録するリソース
app1, app2	Oracle Clusterware 、インスタンス、リスナーを制御する userApplication です。ノードごとに作成します。	Oracle リソース (Clusterware、インスタンス、リスナー)
app3, app4	Gls または引継ぎネットワーク用のスタンバイ型 userApplication です。(オプション) 業務の要件に応じて作成してください。	Gls リソースなど
app5	制御用 userApplication です。（オプション）全ノードの Oracle インスタンス用 userApplication (app1、app2) を同時に起動・停止したい場合に作成してください。	Contoroller リソース

Oracle RAC インスタンスリソース異常により userApplication app1、app2 が停止すると、Oracle Clusterware も停止します。（KeepOnlineフラグが無効の場合）

Oracle Clusterware を RMS リソース登録する場合で、Oracle RAC インスタンスが1ノード上に1つしか存在しない場合は、この構成を選択することもできます。将来、インスタンスを追加する場合は、この構成を選択せず、パターンAを選択してください。
制御用 userApplication(app5) はオプションです。全ノードの Oracle インスタンス用 userApplication(app1、app2) を同時に起動・停止したい場合に作成してください。

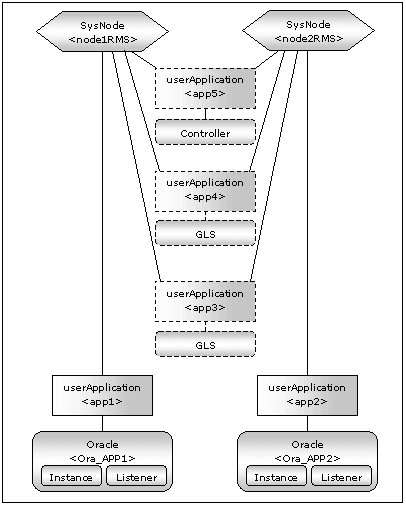

◆構成パターンC

Oracle Clusterware をリソース登録しない。

userApplication	説明	登録するリソース
app1, app2	Oracle インスタンス、リスナーを制御する userApplication です。ノードごとに作成します。	Oracle リソース (インスタンス、リスナー)
app3, app4	Gls または引継ぎネットワーク用のスタンバイ型 userApplication です。(オプション) 業務の要件に応じて作成してください。	Gls リソースなど
app5	制御用 userApplication です。（オプション）全ノードの Oracle インスタンス用 userApplication (app1、app2) を同時に起動・停止したい場合に作成してください。	Contoroller リソース

Oracle Clusterware を RMS リソースに登録せずに、OS の起動に合わせて自動起動させたい場合は、この構成を選択してください。
制御用 userApplication(app5) はオプションです。全ノードの Oracle インスタンス用 userApplication(app1、app2) を同時に起動・停止したい場合に作成してください。

userApplication 作成の全体の流れは以下のようになります：

1	Oracle Clusterware のリソースを含む userApplication の作成
2	Oracle RAC インスタンス、リスナーのリソースを含む userApplication の作成
3	その他必要なリソースの登録

userApplication は、RMS Configuration Wizard を使用して設定します。RMS Configuration Wizard はメニューから情報を選択しながら設定を行うウィザード形式になっています。
以下のコマンドを任意の１ノードで実行します。

# hvw -n <定義名>

以下にRMS Configuration Wizard による環境設定の概要を示します。

RMS Configuration Wizard による環境構築は、メニューの中から項目(番号)を選択して設定します。
環境構築は、以下の手順で行います。

1. Application-Create
2. Configuration-Generate
3. Configuration-Activate

userApplication を新規に設定します。
userApplication の生成を行います。
userApplication を有効にします。

Application type selection menu において、全て大文字のメニューは userApplication を簡単に作成することができる turnkey wizard (例:ORACLE)です。

以降では turnkey wizard を使用した環境構築について説明します。

詳しくは PRIMECLUSTER のマニュアルを参照してください。
