ファイアウォール機能 環境設定ガイド

5.10.2.1 構成パターンとIPアドレス(Solaris版)

以下に、二重化システムの構成パタ−ン、及び、管理コンソール上の環境設定においてセキュリティポリシー設定で着目する「アダプタ」リソースに設定する「IPアドレスリソース」との関係について説明します。

構成パターン		管理コンソール設定
システム二重化	ネットワーク二重化	IPアドレスリソース
なし	なし	実IPアドレス
	高速切替え	二重化用論理IPアドレス
	NIC切替え	実IPアドレス
あり	なし	実IPアドレス
	高速切替え	二重化用論理IPアドレス
	NIC切替え	実IPアドレス

システム二重化なし＋ネットワーク二重化なし

二重化システムを構成しない場合です。

この場合、「IPアドレスリソース」には、各物理インタフェースに割り当てた実IPアドレスを設定してください。

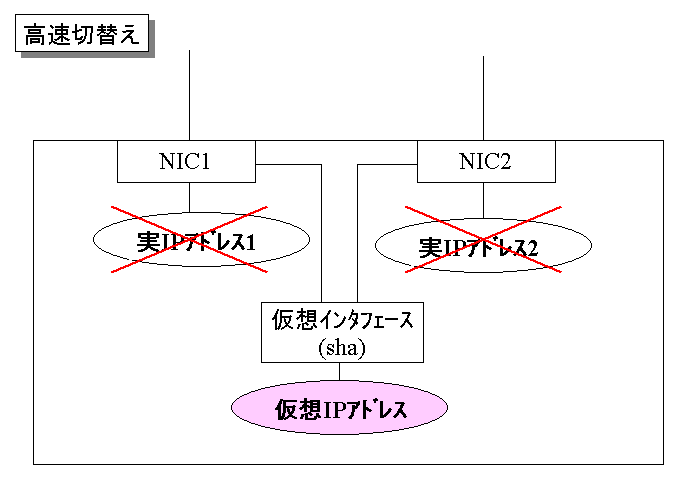

システム二重化なし＋ネットワーク二重化（高速切替え）

ネットワーク二重化システム（高速切替え）を構成する場合です。

この場合、「IPアドレスリソース」には、切替えを行う仮想IPアドレスを設定してください。各物理インタフェースに割り当てた実IPアドレスは、当該実IPアドレスに対するセキュリティポリシーを設定する場合にのみ必要です。

システム二重化なし＋ネットワーク二重化（NIC切替え）

ネットワーク二重化システム（NIC切替え）を構成する場合です。

この場合、「IPアドレスリソース」には、切替え対象となるいずれかの物理インタフェースに割り当てた実IPアドレスを設定してください。仮想IPアドレスに対して設定しないので注意してください。

システム二重化あり＋ネットワーク二重化なし

システム二重化（クラスタシステム、又はホットスタンバイシステム）を構成する場合です。

この場合、「IPアドレスリソース」には、引継ぎ対象となる論理IPアドレスが割り当てられるいずれかの物理インタフェースに割り当てた実IPアドレスを設定してください。

システム二重化あり＋ネットワーク二重化（高速切替え）

クラスタシステム、及びネットワーク二重化システム（高速切替え）を構成する場合です。

この場合、「IPアドレスリソース」には、引継ぎ対象となる仮想IPアドレスを設定してください。各物理インタフェースに割り当てた実IPアドレスは、当該実IPアドレスに対するセキュリティポリシーを設定する場合にのみ必要です。

システム二重化あり＋ネットワーク二重化（NIC切替え）

クラスタシステム、及びネットワーク二重化システム（NIC切替え）を構成する場合です。

この場合、「IPアドレスリソース」には、NIC切替え対象となるいずれかの物理インタフェースに割り当てた実IPアドレスを設定してください。仮想IPアドレス（引継ぎIPアドレス）に対して設定しないので注意してください。
