B.3.2 シングルシステムによる論理仮想インタフェースの設定例

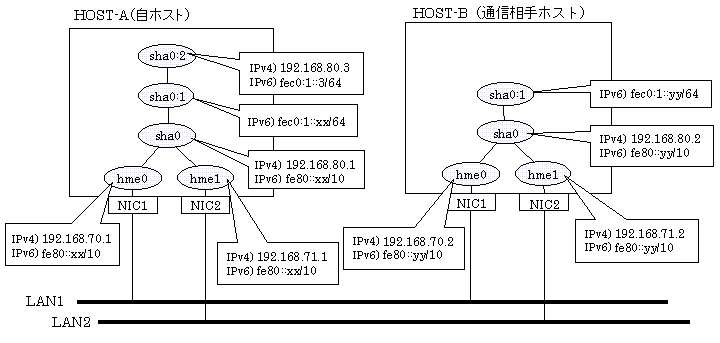

以下のネットワーク構成における環境設定例を示します。

図のIPアドレスにおけるxx,yy等はアドレス自動構成により自動採番されることを表します。

[HOST-Aの設定]

1) システムの設定

1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    host11   # HOST-Aの物理IP(1)
192.168.71.1    host12   # HOST-Aの物理IP(2)
192.168.80.1    hosta    # HOST-Aの仮想IP
192.168.80.3    hosta1   # HOST-Aの論理仮想IP
192.168.70.2    host21   # HOST-Bの物理IP(1)
192.168.71.2    host22   # HOST-Bの物理IP(2)
192.168.80.2    hostb    # HOST-Bの仮想IP

1-2) /etc/hostname.hme0ファイル、および/etc/hostname.hme1ファイルに、上記で定義したホスト名を記載します。ファイルが存在しない場合は新規に作成します。

・/etc/hostname.hme0の内容

host11

・/etc/hostname.hme1の内容

host12

1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0
192.168.71.0    255.255.255.0
192.168.80.0    255.255.255.0

1-4) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。

ifdefault AdvSendAdvertisements true  # すべてのInterfaceでルータ広報を送信
prefix fec0:1::0/64 sha0              # sha0からPrefix fec0:1::0/64を送信

高速切替方式が動作するSolarisサーバにおいて、2台以上をIPv6ルータとして設定してください。IPv6ルータの故障が発生した場合、サイトローカルアドレスを使用した通信が行えなくなるため、最低でも2台をIPv6ルータとして設定することを推奨します。
なお、/etc/inet/ndpd.confの詳細については、Solarisのマニュアルを参照してください。

1-5) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。

1-6) /etc/inet/ipnodesファイルに、論理仮想IPのアドレスおよびホスト名を定義します。

fec0:1::3       v6hosta1   # 論理仮想IP(1)

2) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1がIPv4/IPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.80.1 -t hme0,hme1
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1

4) 論理仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0:2 -i 192.168.80.3
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0:2 -i fec0:1::3/64

5) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

[HOST-Bの設定]

1) システムの設定

1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。

・/etc/hostname.hme0の内容

host21

・/etc/hostname.hme1の内容

host22

1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。

1-4) /etc/inet/ndpd.confファイルを作成します。定義内容はHOST-Aと同じです。

1-5) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。

1-6) /etc/inet/ipnodesファイルに、論理仮想IPのアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。

2) リブート

/usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.80.2 -t hme0,hme1
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1

4) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet
