PRIMECLUSTER Global Link Services 説明書 4.1 (伝送路二重化機能編) - Solaris (TM) オペレーティングシステム版 -

1.3 システム構成

高速切替方式およびRIP方式

[図1.7 高速切替方式およびRIP方式のシステム構成]

NIC切替方式

[図1.8 NIC切替方式のシステム構成]

GS/SURE連携方式

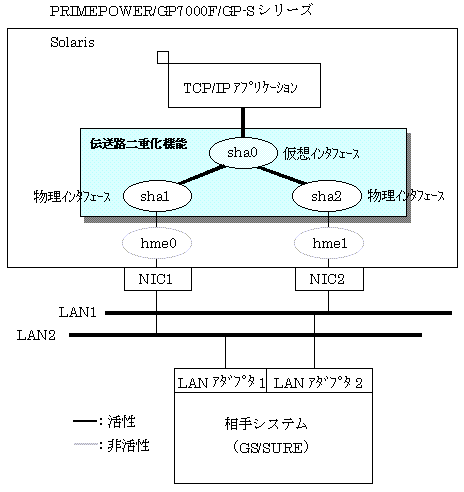

[図1.9 GS/SURE連携方式(GS/SURE通信機能)のシステム構成]

[図1.10 GS/SURE連携方式(TCP中継機能)のシステム構成]

伝送路二重化機能は、以下のコンポーネントから構成されます。

本体装置		PRIMEPOWER、GP7000F、GP-S、富士通S series
NIC(ネットワークインタフェースカード)		富士通製の以下のアダプターまたはカードを使用することができます。 - 基本Ethernetインタフェース - Ethernetアダプターまたはカード - FastEthernetアダプターまたはカード - Quad FastEthernetアダプターまたはカード - Gigabit Ethernetアダプターまたはカード - InfiniBand(TM)対応 (*1) のホストチャネルアダプターまたはカード (高速切替方式のみ使用可能。その他の方式では使用できません。)
ルータ(RIP方式による運用時)		以下のルータの使用を推奨します。 - 富士通LINKRELAYシリーズ
HUB(NIC切替方式による運用時)		以下のHUBを使用する必要があります。 - IPアドレスが設定できるHUB（SNMPエージェント機能付HUB等）
基本ソフトウェア（ＯＳ）		- Solaris 8 (32bitおよび64bitモード) - Solaris 9 (32bitおよび64bitモード) - Solaris 10
インタフェース	物理インタフェース	それぞれのNICにより生成されるインタフェースです。インタフェース名は、NICの種類によって決まります。(hmeX、qfeX等。) なお、GS/SURE連携方式の場合は、伝送路二重化機能が物理インタフェースを生成するため、インタフェース名はshaXになります。
	タグVLANインタフェース	タグVLAN機能（IEEE802.1Q）をサポートするNICにより生成される論理インタフェースです。インタフェース名は、NICの種類によって決まります。(ce1000、fjgi2001等)
	仮想インタフェース	伝送路二重化機能により生成されるインタフェース（sha0、sha1等）です。伝送路二重化機能を利用するTCP/IPアプリケーションは、本インタフェースに割り付けられた仮想ネットワーク（仮想IPアドレス）を通して通信を行います。なおNIC切替方式では、構成情報の識別子として仮想インタフェース名を使用しますが、仮想ネットワークは生成されません。この場合は、実ネットワークに対して論理IPアドレスが割り付けられます。伝送路二重化機能を利用するTCP/IPアプリケーションは、この論理IPアドレスを通して通信を行います。
ネットワーク番号	高速切替方式、RIP方式、およびGS/SURE連携方式	各物理インタフェース、および仮想インタフェースに対して、それぞれ異なるネットワーク番号を割り当てます。 例えば“図1.7”の場合はインタフェースが合計３つあるため、３つの異なったネットワーク番号が必要です。
	NIC切替方式	本方式では仮想ネットワークを生成しないため、ネットワーク番号は１つだけ割り当てます。
IPアドレス	高速切替方式	各物理インタフェースまたは仮想インタフェースに対して１つのIPアドレスの割り当てが必要です。仮想インタフェースについては、複数のIPアドレスを割り当てることも可能です。本方式では、アドレス形式としてIPv4アドレスおよびIPv6アドレスの双方の使用が可能です。
	NIC切替方式	１つのIPアドレスの割り当てが必要です。また、設定により複数のIPアドレスを割り当てることも可能です。本方式では、アドレス形式として、IPv4アドレスおよびIPv6アドレスの双方の使用が可能です。
	RIP方式、およびGS/SURE連携方式	各物理インタフェースまたは仮想インタフェースに対して１つのIPアドレスの割り当てが必要です。仮想インタフェースについては、複数のIPアドレスを割り当てることも可能です。なお、使用可能なアドレス形式はIPv4アドレスです。IPv6アドレスは使用できません。

*1: InfiniBandは、InfiniBand(R) Trade Associationの商標です。
