2.2.1.2 ネーミングサービス／インタフェースリポジトリの配置について

　ネーミングサービスとインタフェースリポジトリ（以降、NS/IRと略します）は、各システムで独立して配置するか、システムで共用して配置するかを選択します。
　配置方法についてはInterstageのサーバが複数台ある場合と同様の手法で配置を設計します。
　マルチシステム機能を利用する場合は、同一サーバ内に、NS/IRをシステムごとに動作させることも可能です。

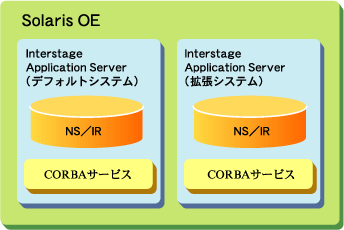

■システム単位にNS/IRを分ける場合

　この場合、デフォルトシステム、拡張システムともに、Interstageの初期化時に、“TYPE1”を選択してセットアップを実施します。ただしシステムをIPアドレスで識別する場合には、両方のシステムのInterstage動作環境定義ファイルに“Corba Host Name”の値を指定する必要があります。
　以下に示す注意事項以外のInterstage動作環境定義の詳細については、“Interstage運用ガイド”を参照してください。ただし、マルチシステム機能にあてはめて参照する場合は、Interstageのサーバを、マルチシステム機能の“システム”として読み替えてください。

1) デフォルトシステムのInterstage動作環境定義

　デフォルトシステムのInterstage動作環境定義は、特にカストマイズする必要はありませんが、システムをIPアドレスで識別する場合には“Corba Host Name”を指定する必要があります。以下にデフォルトシステムを“TYPE1”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.1、ポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.1
Corba Port Number = 8002
IR DB = ObjectFile
:
:

2) 拡張システムのInterstage動作環境定義

　拡張システムのInterstage動作環境定義の“Corba Host Name”および、“Corba Port Number”のカストマイズを行う必要があります。以下に拡張システムを“TYPE1”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.2、ポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.2
Corba Port Number = 8002
IR DB = ObjectFile
:
:

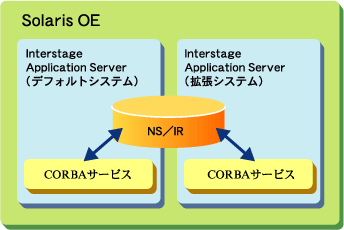

■システム間でNS/IRを共用する場合

　この場合、デフォルトシステムまたは拡張システムのどちらかを“TYPE1”でセットアップし、もう片方のシステムを“TYPE3”でセットアップし、“TYPE1”でセットアップを実施したNS/IRを参照するシステム形態となります。
　ここでは、デフォルトシステムを“TYPE1”、拡張システムを“TYPE3”でセットアップを行う場合について説明します。
　この場合、以下のようにカストマイズを行います。
　以下に示す注意事項以外のInterstage動作環境定義の詳細については、“Interstage運用ガイド”を参照してください。ただし、マルチシステム機能にあてはめて参照する場合は、Interstageのサーバを、マルチシステム機能の“システム”として読み替えてください。

1) デフォルトシステムのInterstage動作環境定義

　“TYPE1”でセットアップするデフォルトシステムのInterstage動作環境定義には“Corba Host Name”を指定する必要があります。以下に拡張システムを“TYPE1”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.1、ポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.1
Corba Port Number = 8002
：

2) 拡張システムのInterstage動作環境定義

拡張システムを“TYPE3”でセットアップする場合、以下の定義をカストマイズします。

Corba Host Name
システムの区別としてIPアドレスで識別する場合は、自システムのホスト名またはIPアドレスを指定します。
Corba Port Number
システムが使用するポート番号を指定します。
IR path for DB file
指定値を空白とします。
IR USE
インタフェースリポジトリを、自システムに配置しない場合は“remote”を指定します。
IR Host Name
インタフェースリポジトリを、自システムに配置しない場合はインタフェースリポジトリを配置するシステムのホスト名またはIPアドレスを指定します。
IR Port Number
インタフェースリポジトリを動作させるポート番号を指定します。
NS USE
ネーミングサービスを、自システムに配置しない場合は“remote”を指定します。
NS Host Name
ネーミングサービスを、自システムに配置しない場合はネーミングサービスを配置するシステムのホスト名またはIPアドレスを指定します。
NS Port Number
ネーミングサービスを動作させるポート番号を指定します。

　以下に拡張システムを“TYPE3”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.2、ポート番号は、8002、参照先のシステムのIPアドレスは、10.1.1.1、参照先のシステムのポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.2
Corba Port Number = 8002
：
IR path for DB file =
：
IR USE = remote
：
IR Host Name = 10.1.1.1
IR Port Number = 8002
NS USE = remote
NS Host Name = 10.1.1.1
NS Port Number = 8002
：

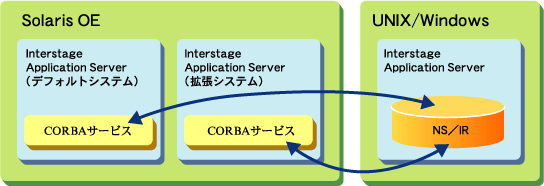

■両システムともに他サーバにあるNS/IRを共用する場合

　この場合、デフォルトシステムおよび拡張システムの両方を“TYPE3”でセットアップし、別のサーバに存在するInterstageのNS/IRを参照するシステム形態となります。
　ここでは、デフォルトシステム、拡張システムともに“TYPE3”でセットアップを行ったと仮定して説明します。
　以下に示す注意事項以外のInterstage動作環境定義の詳細については、“Interstage運用ガイド”を参照してください。ただし、マルチシステム機能にあてはめて参照する場合は、Interstageのサーバを、マルチシステム機能の“システム”として読み替えてください。

1) デフォルトシステムのInterstage動作環境定義

　デフォルトシステムを“TYPE3”でセットアップした場合、以下の例のように定義をカストマイズします。

Corba Host Name
システムの区別としてIPアドレスで識別する場合は、デフォルトシステムのホスト名またはIPアドレスを指定します。
Corba Port Number
システムが使用するポート番号を指定します。
IR path for DB file
指定値を空白とします。
IR USE
インタフェースリポジトリを、他サーバに配置するため“remote”を指定します。
IR Host Name
インタフェースリポジトリを、他サーバに配置するためインタフェースリポジトリを配置するシステムのホスト名またはIPアドレスを指定します。
IR Port Number
インタフェースリポジトリを動作させるポート番号を指定します。
NS USE
ネーミングサービスを、他サーバに配置するため“remote”を指定します。
NS Host Name
ネーミングサービスを、他サーバに配置するためネーミングサービスを配置するシステムのホスト名またはIPアドレスを指定します。
NS Port Number
ネーミングサービスを動作させるポート番号を指定します。

　以下にデフォルトシステムを“TYPE3”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.1、ポート番号は、8002、参照先のシステムのホスト名は、“server001”、参照先のシステムのポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.1
Corba Port Number = 8002
：
IR path for DB file =
：
IR USE = remote
：
IR Host Name = server001
IR Port Number = 8002
NS USE = remote
NS Host Name = server001
NS Port Number = 8002
：
：

2) 拡張システムのInterstage動作環境定義例(別サーバ名をserver001とした場合)

　拡張システムを“TYPE3”でセットアップした場合、以下の例のように定義をカストマイズします。カストマイズする項目に関しては、デフォルトシステムと同様です。

　以下に拡張システムを“TYPE3”でセットアップする場合の定義例を示します。IPアドレスは、10.1.1.1、ポート番号は、8003、参照先のシステムのホスト名は、“server001”、参照先のシステムのポート番号は、8002として説明します。

#Interstage Operation environment definition
Corba Host Name = 10.1.1.1
Corba Port Number = 8003
：
IR path for DB file =
：
IR USE = remote
：
IR Host Name = server001
IR Port Number = 8002
NS USE = remote
NS Host Name = server001
NS Port Number = 8002
：
：
