1.5.2 Symfoware抽出レプリケーションのシステム構成

Symfoware抽出レプリケーションのシステム構成を説明します。

連携可能な複写先データベース

Symfoware抽出レプリケーションの場合、以下のデータベースと連携することができます。

複写元データベース		連携可能な複写先データベース
プラットフォーム	データベース	プラットフォーム	データベース
オープンサーバ	Symfoware Server Postgres Nativeインタフェース	オープンサーバ	Symfoware Server
			Enterprise Postgres
			Oracle
			SQL Server (注)
		グローバルサーバまたはPRIMEFORCE	SymfoWARE Server(注)
		グローバルサーバまたはPRIMEFORCE	RDBII(注)
	Enterprise Postgres	オープンサーバ	Symfoware Server
			Enterprise Postgres
			Oracle
			SQL Server (注)
		グローバルサーバまたはPRIMEFORCE	SymfoWARE Server(注)
		グローバルサーバまたはPRIMEFORCE	RDBII(注)

注) グループ単位のレプリケーションの場合は使用できません。グループ単位のレプリケーションについては、“2.4 レプリケーションの単位”を参照してください。

：Linux上で動作するデータベースを示します。

：Solaris上で動作するデータベースを示します。

：Windows上で動作するデータベースを示します。

Symfoware抽出レプリケーションについて

Symfoware抽出レプリケーションには、以下があります。

Symfoware抽出レプリケーション(Postgres)
複写元データベースがSymfoware Server(Postgres)またはEnterprise Postgresの場合のレプリケーションです。
Symfoware抽出レプリケーション(Nativeインタフェース)
複写元データベースがSymfoware Server(Nativeインタフェース)およびV11以前のSymfoware Serverの場合のレプリケーションです。

参照

ご使用になる複写先データベースのバージョンについては、Linkexpressがサポートしている必要がありますので、Linkexpressの“ソフトウェア説明書”で確認してください。

システム構成

オープンサーバとのレプリケーションでは、ネットワークは、LinkexpressによるTCP/IP接続になります。

グローバルサーバまたはPRIMEFORCEとのレプリケーションでは、TCP/IP接続またはFNA接続が可能です。

FNA接続を行うには、オープンサーバに以下のソフトウェアが必要です。

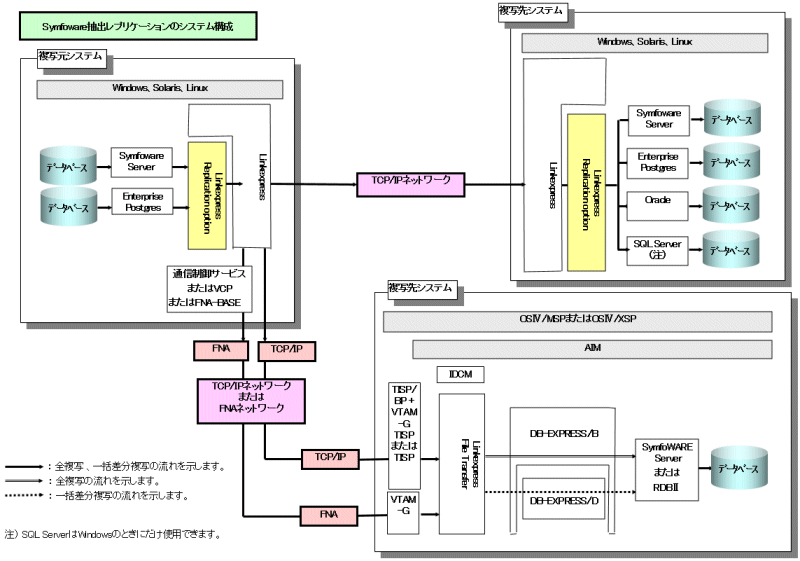

以下に、Symfoware抽出レプリケーションのシステム構成を示します。

全複写および一括差分複写については、“2.1 全複写と一括差分複写”を参照してください。

複写元システム

ソフトウェア	説明
Windows	マイクロソフト社が提供するPCサーバのオペレーティングシステムです。
Solaris	日本オラクル社が提供するUNIXサーバのオペレーティングシステムです。
Linux	自由に再配布することのできる独立したUNIX系オペレーティングシステムです。本書では、レッドハット社が提供するUNIXサーバのオペレーティングシステムを指します。
Symfoware Server	富士通が提供するデータベースシステムです。
Enterprise Postgres	富士通が提供するPostgreSQLをベースとしたデータベースシステムです。
Linkexpress Replication option	Linkexpressにレプリケーション機能を追加するソフトウェアです。
Linkexpress	分散システム内でのデータベースやファイルを扱う業務の構築支援と運用支援を行うソフトウェアです。
通信制御サービス	Windowsの場合で、通信プロトコルにFNAを使用する場合に必要なネットワーク製品です。
FNA-BASE	Solarisの場合で、通信プロトコルにFNAを使用する場合に必要なネットワーク製品です。

複写先システム（オープンサーバ）

ソフトウェア	説明
Windows	マイクロソフト社が提供するPCサーバのオペレーティングシステムです。
Solaris	日本オラクル社が提供するUNIXサーバのオペレーティングシステムです。
Linux	自由に再配布することのできる独立したUNIX系オペレーティングシステムです。本書では、レッドハット社が提供するUNIXサーバのオペレーティングシステムを指します。
Linkexpress	分散システム内でのデータベースやファイルを扱う業務の構築支援と運用支援を行うソフトウェアです。
Linkexpress Replication option	Linkexpressにレプリケーション機能を追加するソフトウェアです。
Symfoware Server	富士通が提供するデータベースシステムです。
Enterprise Postgres	富士通が提供するPostgreSQLをベースとしたデータベースシステムです。
Oracle	日本オラクル社が提供するデータベースシステムです。
SQL Server	マイクロソフト社が提供するデータベースシステムです。

複写先システム（グローバルサーバまたはPRIMEFORCE）

ソフトウェア	説明
OSIV/MSP OSIV/XSP	グローバルサーバまたはPRIMEFORCEのオペレーティングシステムです。
AIM	富士通が提供する汎用オンラインシステムです。
TISP/BP VTAM-G TISP TISP	TCP/IPネットワークを制御するソフトウェアです。
VTAM-G	FNAネットワークを制御するソフトウェアです。
IDCM	Linkexpress File Transferを使用する際に必要なソフトウェアです。
Linkexpress File Transfer	グローバルサーバまたはPRIMEFORCEと他のシステムとの間でファイル転送を行うソフトウェアです。
DB-EXPRESS/B	DB-EXPRESSの基本プログラムです。
DB-EXPRESS/D	DB-EXPRESSの差分DB反映プログラムです。
SymfoWARE Server RDBII	リレーショナルデータベースのアクセスを制御するソフトウェアです。
