6.3.2 クラスタ環境の場合のアップグレードインストール

作業を行うサーバに、Administrator権限を持つユーザーでログオンします。
セカンダリノードで、管理対象サーバ業務が停止していることを確認します。
管理対象サーバ業務が停止していない場合は、セカンダリノードで、フェールオーバークラスタマネージャーを利用して、管理対象サーバ業務を停止します。
管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務のセカンダリノードで本手順を実施します。
プライマリノードで、管理対象サーバ業務を停止します。
フェールオーバークラスタマネージャーを利用して、管理対象サーバ業務を停止します。
ただし、管理対象サーバ業務の共有データ用共有ディスクはオンラインにします。
管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務のプライマリノードで本手順を実施します。
Storage Cruiserエージェントが導入されているすべてのノードで、Storage Cruiserエージェントのサービスを停止します。
サービスの停止方法は、『Storage Cruiser 運用ガイド』の「エージェントの起動と停止」を参照してください。
すべてのノードで以下の手順を実施して、すべてのノードのローカル業務サービスを停止します。
1. [コントロールパネル]－[管理ツール]－[サービス]を選択し、サービス画面を表示します。
2. 「AdvancedCopy Manager COM Service」を選択し、[停止]ボタンをクリックします。
すべてのノードで旧バージョンレベルをバックアップします。
アップグレードインストールに失敗したときのリカバリー用に、旧バージョンレベルのAdvancedCopy Managerエージェントの運用環境をバックアップしてください。
- プライマリノードとセカンダリノードで、旧バージョンレベルをバックアップします。
- 管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務のプライマリノードで、管理対象サーバ業務の共有データ用共有ディスクをオンラインにします。
参考
バックアップに必要な容量は、以下の合計値になります。
- 『導入ガイド』の「静的ディスク容量」の「Windows環境の場合」の「環境設定ディレクトリ」と「作業用ディレクトリ」
- 『導入ガイド』の「動的ディスク容量」の「Windows環境の場合」
管理対象サーバ業務を運用しているプライマリノードの場合、バックアップに必要な容量に以下を加算してください。
- 『クラスタ適用ガイド』の「共有ディスクの容量」
手順は以下のとおりです。
1. 本バージョンレベルのDVD媒体「ETERNUS SF SC/ACM/Express メディアパック (16.9以降) エージェントプログラム & マニュアル」を、DVDドライブに挿入します。
  なお、自動起動によってインストーラー画面が表示されている場合は、インストーラーを終了させます。
2. [コントロールパネル]－[プログラムと機能]を選択して、インストールされているAdvancedCopy Managerエージェントのアーキテクチャーを確認します。
  - 「AdvancedCopy Manager (x86) - Agent」の場合
    32bit版のAdvancedCopy Managerエージェントがインストールされています。
  - 「AdvancedCopy Manager (x64) - Agent」の場合
    64bit版のAdvancedCopy Managerエージェントがインストールされています。
3. コマンドプロンプトを「管理者として実行」で起動します。
4. 以下のバッチファイルを実行して、旧バージョンレベルをバックアップします。
  backupDir には、バックアップデータを格納するディレクトリを絶対パスで指定してください。
  - 32bit版エージェントの場合
```
<DVDドライブ>:\Agent_windows\AdvancedCopy_Manager\agent\windows_x86\esfacmapreinst.bat backupDir
```
  - 64bit版エージェントの場合
```
<DVDドライブ>:\Agent_windows\AdvancedCopy_Manager\agent\windows_x64\esfacmapreinst.bat backupDir
```
  バックアップに失敗した場合は、出力されたエラーメッセージを確認して失敗した原因を取り除いたあと、バッチファイルを再実行してください。
  ポイント
  - ディレクトリ名には、半角記号【 " | : * ? / . < > % & ^ ; ! 】を使用できません。
  - ディレクトリ名に半角空白を含む場合は、ダブルクォートで囲む必要があります。
5. 以下のバックアップを採取してください。
  - Windowsシステム(プライマリノードとセカンダリノード)
  - 管理対象サーバ業務の共有データ用共有ディスク
6. インストールに使用したDVD媒体を装置から取り出します。

6.3.2.2 アップグレードインストール手順(プライマリノード)

手順1と手順2がすでに実施されている場合は、手順3から実施してください。

管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務のプライマリノードで本手順を実施してください。

注意

手順の途中でインストーラーの初期画面が表示されますが、アップグレードインストールでは使用しません。必ず[終了]ボタンをクリックして画面を終了してください。

作業を行うサーバに、Administrator権限を持つユーザーでログオンします。
本バージョンレベルのDVD媒体「ETERNUS SF SC/ACM/Express メディアパック (16.9以降) エージェントプログラム & マニュアル」を、DVDドライブに挿入します。

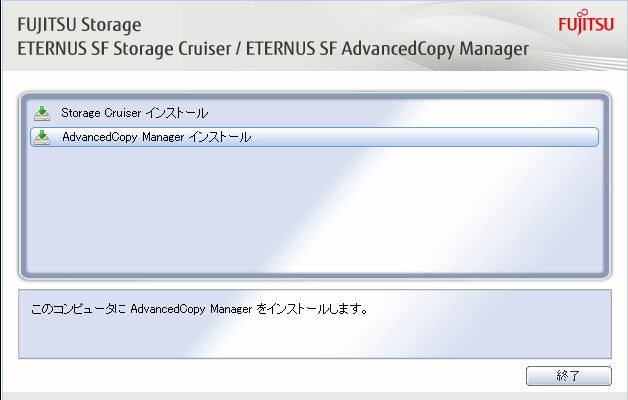

以下の初期画面が表示されます。
アップグレードインストールでは、この画面を使用しません。[終了]ボタンをクリックして画面を終了します。
アップグレードインストール前の作業で確認したAdvancedCopy Managerエージェントのアーキテクチャーに応じて、以下のインストーラーを起動します。
- 32bit版の場合
```
<DVDドライブ>:\Agent_windows\AdvancedCopy_Manager\agent\windows_x86\setup.exe
```
- 64bit版の場合
```
<DVDドライブ>:\Agent_windows\AdvancedCopy_Manager\agent\windows_x64\setup.exe
```
以降の手順では、32bit版エージェントのインストーラーを起動した場合の画面例で説明します。

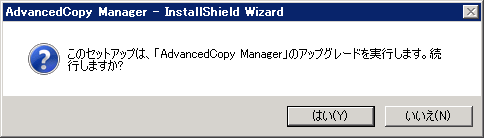

以下の画面が表示されます。内容を確認し、[はい]ボタンをクリックします。

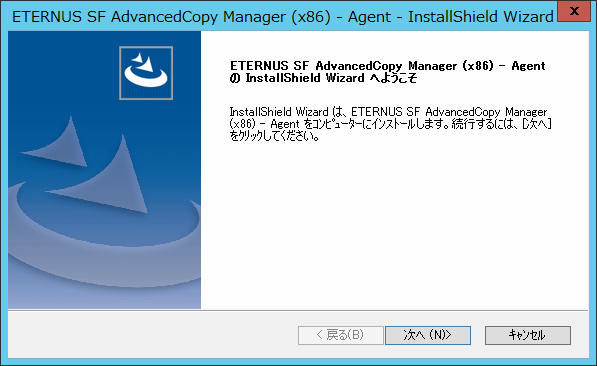

以下の画面が表示されます。内容を確認し、[次へ]ボタンをクリックします。
「使用許諾契約」画面で、使用許諾の契約を行います。
表示されている内容を確認して、問題がない場合は、[はい]ボタンをクリックします。
「ファイルコピーの開始」画面で、設定内容を確認し、[次へ]ボタンをクリックします。
コピー処理が開始されます。

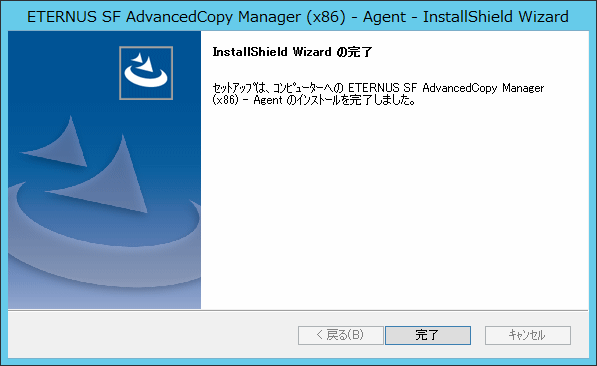

処理が完了すると、以下の画面が表示されます。 [完了]ボタンをクリックしインストールを終了します。
インストールに使用したDVD媒体を装置から取り出します。

6.3.2.3 アップグレードインストール後の作業(プライマリノード)

管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務のプライマリノードで本手順を実施してください。

管理対象サーバ業務の共有データ用共有ディスク上の、管理対象サーバ業務の環境設定ファイルを編集します。
以下のファイルを編集します。

<管理対象サーバ業務の共有データ用共有ディスクのドライブレター>:\etc\opt\swstorage\clsetup.ini
<管理対象サーバ業務の共有データ用共有ディスクのドライブレター>:\etc\opt\swstorage\etc\swstg.ini

それぞれのファイル内のVersion情報を、アップグレード後の文字列に変更します。

Version情報の記述内容
アップグレード前	アップグレード後
Version=V15.x	Version=V16.9

注意

Version行以外は、変更しないでください。

6.3.2.4 アップグレードインストール手順(セカンダリノード)

セカンダリノードでアップグレードインストールを実施してください。
アップグレード手順はプライマリノードと同じです。「6.3.2.2 アップグレードインストール手順(プライマリノード)」を参照してください。

ポイント

本セカンダリノードが別の管理対象サーバ業務のプライマリノードを兼ねている場合は、プライマリノードとしてアップグレードインストールを行っているため、本手順は不要です。

6.3.2.5 アップグレードインストール後の作業(セカンダリノード)

セカンダリノードのアップグレードインストール後に必要な作業はありません。

6.3.2.6 管理対象サーバ業務の起動

以下の作業を実施してください。なお、管理対象サーバでの操作に加えて、運用管理サーバとWebコンソールから実行する操作があります。

プライマリノードで、管理対象サーバ業務を開始します。
フェールオーバークラスタマネージャーを利用して、管理対象サーバ業務を開始します。
管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務に対して本手順を実施します。
Storage Cruiserエージェントが導入されているすべてのノードで、Storage Cruiserエージェントのサービスを開始します。
サービスの開始方法は、『Storage Cruiser 運用ガイド』の「エージェントの起動と停止」を参照してください。
すべてのノードで以下の手順を実施して、すべてのノードのローカル業務サービスを起動します。
1. [コントロールパネル]－[管理ツール]－[サービス]を選択し、サービス画面を表示します。
2. 「AdvancedCopy Manager COM Service」を選択し、[起動]ボタンをクリックします。
データの整合性を確保するために、運用管理サーバで、stgxfwcmmodsrvコマンドを使用してサーバ情報を変更します。
-nオプションに管理対象サーバ名を指定して、stgxfwcmmodsrvコマンドを実行してください。
- 運用管理サーバがWindows環境の場合
```
$INS_DIR\ACM\bin\stgxfwcmmodsrv -n <サーバ名>
```
  $INS_DIRは、ETERNUS SF Managerをインストールしたときの「プログラムディレクトリ」です。
- 運用管理サーバがSolaris/Linux環境の場合
```
/opt/FJSVswstf/bin/stgxfwcmmodsrv -n <サーバ名>
```
管理対象サーバ業務が複数存在する場合は、それぞれの管理対象サーバ業務に対して本手順を実施します。
なお、ローカル業務を運用しているノードがある場合は、対象のノードで本手順を実施してください。
注意
サーバ情報の変更は、コマンド実行用に新しく画面を起動し、その画面で実施してください。
参照
コマンドの詳細は、運用管理サーバのOSに対応する、本バージョンレベルの『AdvancedCopy Manager 運用ガイド』の「コマンドリファレンス」を参照してください。
Webコンソールで以下の操作を実施し、サーバ情報を再読込みします。
1. グローバルナビゲーションタブの[サーバ]をクリックします。
  登録されているサーバの一覧が、メインペインに表示されます。
2. メインペインで、操作対象のサーバのチェックボックスをチェックします。
  操作対象のサーバがVMゲストの場合は、そのVMゲストが存在するVMホストのチェックボックスをチェックしてください。
3. アクションペインで、[サーバ]の下にある[設定の再読み込み]をクリックします。

ポイント

AdvancedCopy Managerエージェントのアップグレード後に正常動作を確認できたら、「6.3.2.1 アップグレードインストール前の作業」の手順6-dで作成したバックアップ先ディレクトリ内のバックアップデータを削除して問題ありません。
アップグレードインストール中に異常が発生し、元の状態に戻す場合は、「6.3.2.1 アップグレードインストール前の作業」の手順6-eで採取したバックアップからシステムを復元(リストア)してください。
