11.2.1 データの構成を知る

以下に、帳票形式ごとの入力データの1レコード（行）の扱いを示します。

なお、フリーフレーム形式の入力データについては、以下も参照してください。

表11.1 入力データの1レコード（行）の扱い
帳票形式		1レコード（行）の単位	補足
帳票形式		1レコード（行）の単位	補足
フリーフレーム形式	フレームが定義されていない場合	1ページ分	すべてのレコード（行）にヘッダ・ボディ・フッタのすべてのデータが必要。
	フレームが1つ定義されている場合	明細1件分	すべてのレコード（行）にヘッダ・ボディ・フッタのデータ、および制御頭書き・明細・制御脚書きパーティション（CH・DE・CF）のデータが必要。ヘッダ・ボディ・フッタのデータは、ページが変わるまで同じものを指定する。制御頭書き・制御脚書きパーティション（CH・CF）のデータは、BREAK発生まで同じものを指定する。
	フレームが複数定義されていて、すべてのフレームが1つにリンクされている場合	明細1件分
	フレームが複数定義されていて、リンクが設定されていない場合	出力するフレームの明細1件分	すべてのレコード（行）にヘッダ・ボディ・フッタのデータ、および出力対象のフレームのフレームパーティション（CH・DE・CF）のデータが必要。ヘッダ・ボディ・フッタのデータは、ページが変わるまで同じものを指定する。出力対象のフレームの制御頭書き・制御脚書きパーティション（CH・CF）のデータは、BREAK発生まで同じものを指定する。出力対象でないフレームのフレームパーティション（CH・DE・CF）のデータは指定不要。それぞれのフレームの1ページに出力できる明細の数を意識して、データを作成する必要がある。
	フレームが複数定義されていて、複数のリンクが設定されている場合	出力するフレームの明細1件分
カード形式		1ページ分	－
伝票形式		明細1件分	すべてのレコード（行）にヘッダ・ボディ・テイル部のデータが必要。ヘッダ・テイル部のデータは、BREAK発生まで同じものを指定する。
集計表形式		明細1件分	レポート頭書きパーティション（RH）のデータが必要な場合は、1レコード（行）目に指定する。レポート頭書きパーティション（RH）用のレコード（行）以外のすべてのレコード（行）にページ頭書き・制御頭書き・明細・制御脚書き・ページ脚書きパーティション（PH・CH・DE・CF・PF）のデータが必要。ページ頭書き・ページ脚書きパーティション（PH・PF）のデータは、ページが変わるまで同じものを指定する。制御頭書き・制御脚書きパーティション（CH・CF）のデータは、BREAK発生まで同じものを指定する。
矩形繰返し形式		矩形1つ分	すべてのレコード（行）にヘッダ・ボディ・テイル部のデータが必要。ヘッダ・テイル部のデータは、BREAK発生まで同じものを指定する。
タックシール形式		1シール分	－

注意

入力データは、各レコード（行）32Kバイト以内で指定してください。
データファイルを使用する場合、改行コードには0x0D0Aまたは0x0Aのどちらかを指定してください。
入力データの上限値は、アプリケーションサーバ/帳票出力サーバのオペレーティングシステムによって以下のようになります。
```
  Windowsの場合                          ：4Gバイト
  Solarisの場合                          ：8Gバイト
  Linux for Intel64の場合                ：8Gバイト
```
帳票出力時に、入力データの上限値を超えるとエラーになる場合があります。

以下に、入力データの種類ごとに入力データ仕様の見方を示します。

なお、入力データが不要な項目は、入力データ仕様に出力されません。

●データファイルを使用する場合

(1)入力データ形式

作成するデータの形式が分かります。以下のような入力データ形式があります。

可変長
固定長
CSV形式
XML形式

(2)区切り文字: 項目ごとのデータを区切るために使用する文字が分かります。区切り文字で指定した文字は、データ中に使用できません。「区切り文字なし」の場合、項目と項目のデータの間に区切り文字を挿入する必要はありません。なお、入力データ形式が「CSV形式」で、「ダブルクォーテーション（"）」で囲まれたデータ中の区切り文字と同じ文字は、データとして扱われます。

(3)データ定義

1レコード（行）を作成する単位が分かります。

データ定義（レポート頭書き）

集計表形式でレポート頭書きパーティション（RH）が定義されている帳票の場合に、作成します。

レポート頭書きパーティション（RH）用のデータを1レコード（行）目に作成します。

データ定義

レポート頭書きパーティション（RH）以外のデータを作成します。

「データ定義（レポート頭書き）」がある場合には、2レコード（行）目から、「データ定義（レポート頭書き）」がない場合には、1レコード（行）目からデータを作成します。

(4)番号

1レコード（行）のデータの並び順が分かります。

1レコード（行）に対して、番号順にデータを作成していきます。

番号は、データ定義画面の［データ定義（レポート頭書き）］タブおよび［データ定義］で定義したデータ項目のうち、入力データを受け取るデータ項目の順序を示しています。

以下に、区切り文字が「カンマ（,）」の場合のデータファイルの記述例を示します。

番号1のデータ,番号2のデータ,番号3のデータ,・・・

注意

入力データの1レコード（行）のデータの並べ方を、入力データ仕様から変更した場合は、必ずデータ定義画面の［データ定義（レポート頭書き）］タブおよび［データ定義］タブのデータ項目名の順序を変更してください。

(13)繰返し数

カード形式の帳票で、項目に繰返しを指定した場合、繰返し数分のデータが必要になります。繰返し数から、その項目に対するデータの個数が分かります。

繰返しを指定していない場合は「－」が出力されます。この場合、その項目に対するデータは1個になります。

以下に、区切り文字が「カンマ（,）」で、番号1の項目が繰返し数「－」、番号2の項目が繰返し数「3」の場合のデータファイルの記述例を示します。

番号1のデータ,番号2のデータ1,番号2のデータ2,番号2のデータ3,・・・

フリーフレーム形式の場合、フレームが定義されているか、および定義されているフレームにリンクが設定されているかどうかで入力データの1レコードの扱い方が異なります。

以下に、フリーフレーム形式の帳票の出力イメージと、入力データの1レコードの扱い方の例を示します。

●フレームが定義されていない場合

項目を以下のように定義した帳票レイアウト情報を作成します。

ヘッダに項目を1つ定義する
ボディに項目を2つ定義する
フッタに項目を1つ定義する

この帳票の出力イメージと入力データの扱い方の例は、以下のようになります。

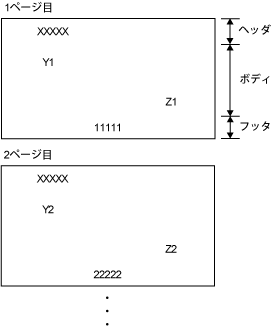

図11.2 帳票の出力イメージの例：

図11.3 入力データの例：

●フレームが1つ定義されている場合、または複数のフレームが1つにリンクされている場合

項目を以下のように定義した帳票レイアウト情報を作成します。

ヘッダに項目を1つ定義する
ボディに項目を2つ定義する
フッタに項目を1つ定義する
フレームを2つ定義し、リンクを設定する
CH（制御頭書き）パーティションに項目を2つ定義する
DE（明細）パーティションに項目を1つ定義する
CF（制御脚書き）パーティションに項目を1つ定義する

この帳票の出力イメージと入力データの扱い方の例は、以下のようになります。

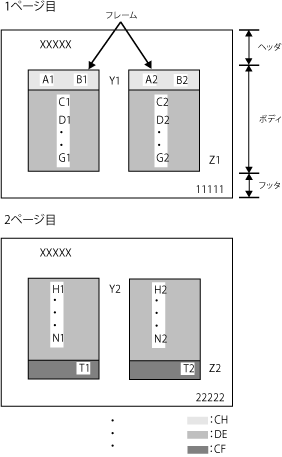

図11.4 帳票の出力イメージの例：

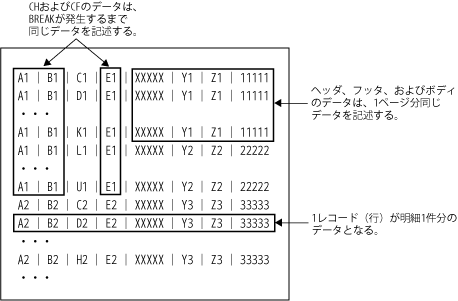

図11.5 入力データの例：

●フレームにリンクが設定されていない場合、または複数のリンクが設定されている場合

項目を以下のように定義した帳票レイアウト情報を作成します。

ヘッダに項目を1つ定義する
ボディに項目を2つ定義する
フッタに項目を1つ定義する
フレームを2つ定義し、リンクを設定しない
それぞれのフレームのCH（制御頭書き）パーティションに項目を2つ定義する
それぞれのフレームのDE（明細）パーティションに項目を1つ定義する
それぞれのフレームのCF（制御脚書き）パーティションに項目を1つ定義する

この帳票の出力イメージと入力データの扱い方の例は、以下のようになります。

図11.6 帳票の出力イメージの例：

図11.7 入力データの例：
