"Fujitsu PRIMERGYコンバージドファブリックスイッチブレード(10Gbps 18/8+2)"および"Fujitsu コンバージドファブリックスイッチ"で構成したイーサネット・ファブリックの構成例を「図H.1 ネットワークデバイスの管理単位」に示します。
本製品では、イーサネット・ファブリックを構成する全ての装置を一台のネットワークデバイスとして管理します。
ネットワークデバイスとして登録するために必要なネットワーク構成情報の結線情報に指定するポート名には、ポート種別がEP(End Point)およびCIR(Clean Interface with Redundancy)のポートを指定してください。指定するポート名の確認方法については「9.4.8.1 ネットワーク構成情報(XML定義)を作成する場合」を参照してください。
ネットワーク構成情報においてネットワークデバイス情報を記述する際に指定する管理IPアドレスには、ファブリック代表仮想IPアドレスを指定してください。

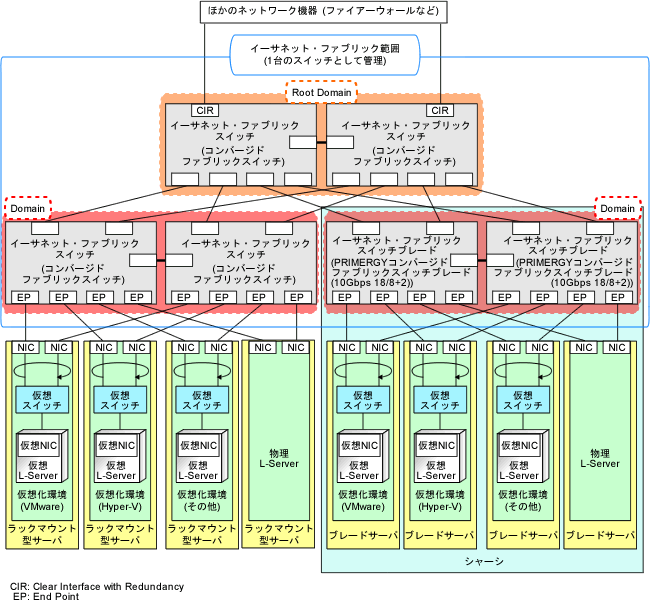

図H.1 ネットワークデバイスの管理単位
