付録E ファイアーウォールについて

Shunsakuは、各プロセスがTCP/IPを使用して通信を行っています。

複数サーバでShunsakuシステムを構成し、OSのファイアーウォール機能などを有効にする場合は、Shunsakuシステム内のサーバ間で、特定のポートに対し通信を可能にする必要があります。

以下について、説明します。

通信を可能にする必要があるポート

通信を可能にする必要があるポートは、サーバ構成により異なります。

以下を参照し、システム用動作環境ファイルに記述されている以下の実行パラメタのポートを通信可能にしてください。

API（アプリケーション）とConductorを配置するディレクタサーバが異なる場合

設定先のサーバ	システム用動作環境ファイルの記述箇所
設定先のサーバ	実行パラメタ名	実行パラメタ内の項目
conductorを配置するディレクタサーバ	Conductor	要求受付ポート番号

ディレクタサーバを増設している場合

設定先のサーバ	システム用動作環境ファイルの記述箇所
設定先のサーバ	実行パラメタ名	実行パラメタ内の項目
増設したディレクタサーバ	Director	要求受付ポート番号

ソートサーバを増設している場合

設定先のサーバ	システム用動作環境ファイルの記述箇所
設定先のサーバ	実行パラメタ名	実行パラメタ内の項目
ソートサーバ	Sorter	conductorからのソート要求を受け付けるポート番号

ディレクタサーバとサーチサーバが異なる場合

設定先のサーバ	システム用動作環境ファイルの記述箇所
設定先のサーバ	実行パラメタ名	実行パラメタ内の項目
ディレクタサーバ	Director	searcherへの検索要求を発行するポート番号
ディレクタサーバ	Director	searcherへの更新要求を発行するポート番号
サーチサーバ	Searcher	directorからの要求を受け付けるポート番号
	Director	searcherへの検索要求を発行するポート番号(注)
	Director	searcherへの更新要求を発行するポート番号(注)

注) directorとsearcher間において、以下のポートを利用する通信経路は、Shusnakuシステム起動時に接続し、停止するまで接続を保ちます。
・searcherへの検索要求を発行するポート番号
・searcherへの更新要求を発行するポート番号
そのため、時間経過により通信が遮断されてしまうようなファイアーウォールの場合は、通信元(director)のポート番号を利用して、通信を常時可能にしてください。

通信可能にするポートの例

以下の構成において、通信可能とする必要があるポートを示します。

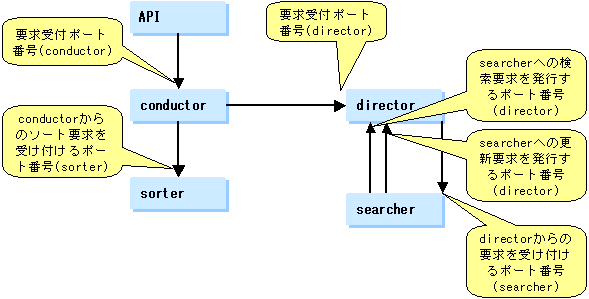

図E.1 サーバ構成例

表E.1 通信可能とするポートの例
設定先のサーバ	設定内容	必要性
ディレクタサーバ1	要求受付ポート番号（conductor）	○
	要求受付ポート番号（director）	－
	searcherへの検索要求を発行するポート番号（director）	○
	searcherへの更新要求を発行するポート番号（director）	○
	conductorからのソート要求を受け付けるポート番号（sorter）	－
サーチサーバ1	directorからの要求を受け付けるポート番号	○
ソートサーバ	conductorからのソート要求を受け付けるポート番号	○
ディレクタサーバ2	要求受付ポート番号	○
	searcherへの検索要求を発行するポート番号	○
	searcherへの更新要求を発行するポート番号	○
サーチサーバ2	directorからの要求を受け付けるポート番号	○

○：当該ポートを通信可能にする必要がある。
－：不要
