11.2.4 ネットワークビュー(物理リスト)

ネットワークビューの物理リストにおいて表示される情報について説明します。

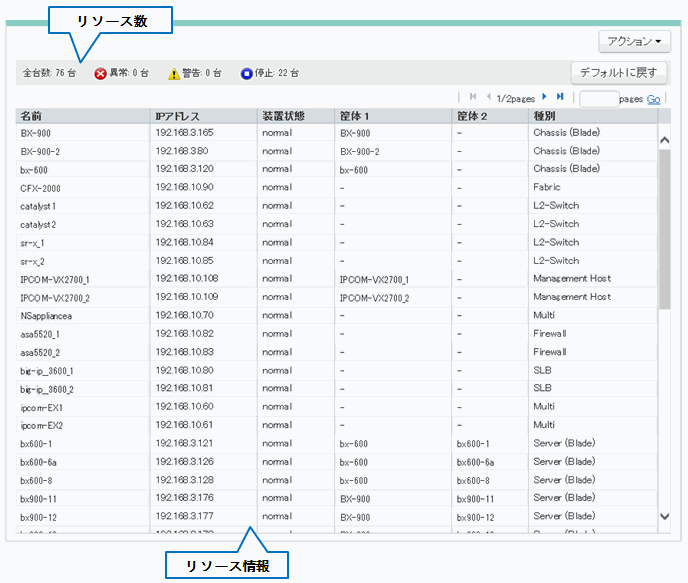

図11.11 ネットワークビュー(物理リスト)の表示例

リソース数: 物理リストに表示されるリソースの総数および各状態(異常(Error)/警告(Warning)/停止(Stop))ごとの総数が表示されます。

リソース情報

リソースの情報が表形式で表示されます。
表示される表の各項目について説明します。

表11.1 ネットワークビュー(物理リスト)の表示項目一覧
表示項目	説明	表示例
名前 (*1)	リソースの名前が表示されます。	bx600-1
IPアドレス	リソースの管理LANのIPアドレスが表示されます。管理LANのIPアドレスを持たない場合は"-"が表示されます。	192.168.3.121
装置状態	リソースの状態が表示されます。	normal
筐体1 (*2)	リソースが収容される筐体の名前が表示されます。リソースが独立した物理機器の場合は"-"が表示されます。	bx600
筐体2 (*2)	リソースが収容される筐体の名前が表示されます。筐体1の中に存在する筐体を表す場合に表示されます。リソースが独立した物理機器の場合またはリソースが筐体1に収容される場合は"-"が表示されます。	bx600-1
種別	リソースの種別として、以下のいずれかが表示されます。シャーシの場合 Chassis (Blade) ブレードサーバの場合 Server (Blade) LANスイッチブレードの場合 L2-Switch (Blade) VMゲストの場合 VM Guest 仮想スイッチの場合 VM Switch ラックマウント型サーバの場合 Server (Rack) シャーシ(PRIMEQUEST)の場合 Chassis (Partition) サーバ(PRIMEQUEST)の場合 Server (Partition) L2スイッチの場合 L2-Switch ファイアーウォールの場合 Firewall サーバロードバランサーの場合 SLB 統合型ネットワークデバイスの場合 Multi イーサネット・ファブリックの場合 Fabric 管理ホスト(IPCOM VX)の場合 Management Host ファイアーウォール(仮想アプライアンス)の場合 Firewall (Virtual) サーバロードバランサー(仮想アプライアンス)の場合 SLB (Virtual) 統合型ネットワークデバイス(仮想アプライアンス)の場合 Multi(Virtual)	Server (Blade)

*1: リソースの状態が"異常"、"警告"または"停止"の場合、またはリソースに"物理-論理関連マーク"が付いている状態の場合、リソース名に状態アイコンまたは物理-論理関連マークが付加されて表示されます。

*2: 三段階の入れ子関係(筐体1->筐体2->リソース)となるリソースの場合、"名前"、"筐体1"および"筐体2"にそれぞれの名前が表示されます。二段階の入れ子関係(筐体1->リソース)となるリソースの場合、"名前"および"筐体1"にそれぞれの名前が表示され、"筐体2"には"-"が表示されます。

例

VMゲストを表示する場合(三段階の入れ子関係)
"名前"にはVMゲストの名前、"筐体1"にはシャーシの名前、"筐体2"にはVMホストの名前が表示されます。

IPCOM VAを表示する場合(二段階の入れ子関係)
"名前"にはIPCOM VAの名前、"筐体1"には管理ホスト(IPCOM VX)の名前、"筐体2"には"-"が表示されます。

参考

物理リスト内の項目名をクリックすることで、リソースを昇順または降順にソートできます。

ただし、該当項目が"-"表示のリソースについては、降順または昇順のどちらかでソートした場合でも、該当するリソースの行はリストの下側にソートされます。

[デフォルトに戻す]ボタン: 表示されている物理リストを初期状態に戻します。
