PRIMECLUSTER GDのSDXオブジェクトをスライス単位で複製することが可能です。
PRIMECLUSTER GD Snapshotとは連携しない複製が行われます。
PRIMECLUSTER GDの論理ボリュームを構成する物理ディスクを指定する必要があります。
PRIMECLUSTER GDの詳細は、『PRIMECLUSTER Global Disk Services 説明書 (Solaris(TM) オペレーティングシステム版)』を参照してください。

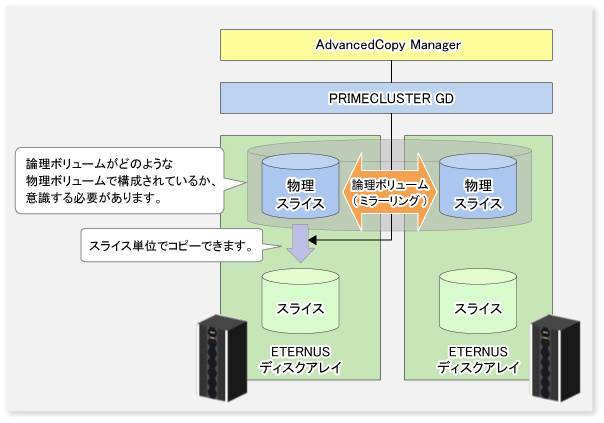

図7.53 スライス単位のレプリケーション運用
注意
筐体間ミラーを行っている場合や筐体障害の場合、OPCで複製元へコピーする必要があるときは、ミラーの両系を複写する必要があります。この場合、複製先ボリュームは論理ボリュームの容量でなく、物理ボリュームの容量分が必要です。
スライス単位の運用で使用可能なSDXオブジェクトは、以下のとおりです。
シングルボリューム
階層化されていないミラーボリューム
ポイント
使用しているボリュームが、シングル/ミラー/ストライプ/コンカチネーション/スイッチのどれに該当するかは、"sdxinfo -e long"を実行したときに表示されるボリュームのタイプ属性(OBJ欄に"volume"と表示されている行のTYPE欄の値)で判断できます。
【ボリュームオブジェクトのタイプ属性】
single: シングルボリューム(運用可能)
mirror: ミラーボリューム(運用可能)
stripe: ストライプボリューム(運用不可)
concat: コンカチネーショングループ内のボリューム(運用不可)
switch: スイッチボリューム(運用不可)
AdvancedCopy Managerコマンドに指定する場合は、論理ボリューム名とAdvancedCopy Managerデバイス名を組み合わせた以下の形式の名前を使用します。詳細は、「1.4.2 PRIMECLUSTER GD/SafeDISKのSDXオブジェクト」を参照してください。
/dev/sfdsk/クラス名/dsk/ボリューム名:sdxinfoのDEVNAMの値 |
レプリケーション運用を設計する場合の注意事項は、「11.1.6 SDXオブジェクト運用の注意(レプリケーション管理)」を参照してください。
ミラースライスをコピー先ボリュームとするレプリケーションは、現在サポートされていません。したがって、複製元ボリュームと複製先ボリュームのどちらかがミラースライスの場合は、ミラースライスから物理スライスへのレプリケーションだけを利用可能です。
ミラースライスへデータをコピーする際はddコマンドを使用してください。論理ボリュームを構成するすべてのミラースライスに対してコピーを実施する必要があります。
レプリケーション運用を行うサーバを管理対象サーバとして登録し、管理対象サーバ配下のデバイスの情報を取得します。手順は、「7.4.4 管理対象サーバ配下のデバイス情報の取込み」を参照してください。
PRIMECLUSTER GD/SafeDISKのミラーボリュームを構成するミラースライスを、複製ボリュームとして登録します。
# /opt/FJSVswsrp/bin/swsrpsetvol /dev/sfdsk/CLS1/dsk/VOL1:c1t0d1 /dev/sfdsk/CLS1/dsk/VOL2:c1t0d2 swsrpsetvol completed # |
[スナップショット型レプリケーションの例]
# /opt/FJSVswsrp/bin/swsrpmake /dev/sfdsk/CLS1/dsk/VOL1:c1t0d1 /dev/sfdsk/CLS1/dsk/VOL2:c1t0d2 FROM=/dev/sfdsk/CLS1/dsk/VOL1:c1t0d1, TO=/dev/sfdsk/CLS1/dsk/VOL2:c1t0d2 swsrpmake completed # |
複製作成時のオブジェクトの状態
複製作成を実行できるのは、論理ボリュームを構成するSDXオブジェクトの状態が以下の状態になっている場合です。これ以外の状態では、複製作成を実行できません。
なお、SDXオブジェクトの状態は、PRIMECLUSTER GD/SafeDISKのsdxinfoコマンドを用いてAdvancedCopy Managerが確認します。
ミラーボリュームの状態が、「ACTIVE(起動中)」または「STOP(停止)」のとき
物理ディスクの状態が、「ENABLE(動作可)」のとき
ミラースライスの状態が、「ACTIVE(起動中)」または「TEMP(切離し中)」のとき
レプリケーションの前後処理
以下の場合、前後処理スクリプトは実行されません。
SDXオブジェクトのスライスがTEMP
