PRIMECLUSTER Global Link Services 説明書 4.3 (伝送路二重化機能編)

5.1.5 クラスタシステム上でのタグVLANインタフェース冗長化

クラスタシステム上でタグVLANインタフェースを使用した伝送路の冗長化について説明します。

5.1.5.1 運用待機

5.1.5.1.1 高速切替方式

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、高速切替方式におけるクラスタシステム上（運用待機）でのタグVLANインタフェース冗長化の構成図を示します。

図5.34 高速切替方式におけるタグVLANインタフェース冗長化（運用待機）

5.1.5.1.2 NIC切替方式

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、NIC切替方式におけるクラスタシステム上（運用待機）でのタグVLANインタフェース冗長化の構成図を示します。

図5.35 NIC切替方式におけるタグVLANインタフェース冗長化（運用待機）

5.1.5.2 相互待機

5.1.5.2.1 高速切替方式

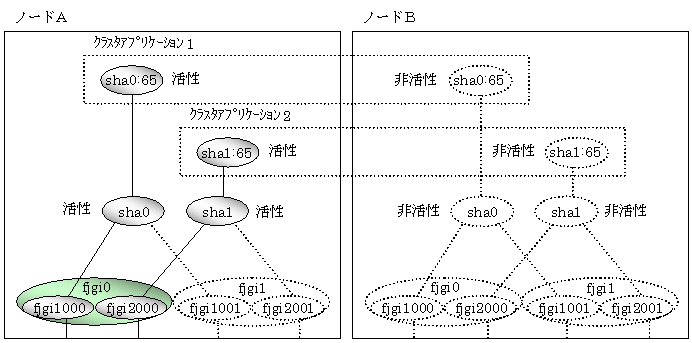

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、高速切替方式におけるクラスタシステム上（相互待機）でのタグVLANインタフェース冗長化の構成図を示します。

図5.36 高速切替方式におけるタグVLANインタフェース冗長化（相互待機）

5.1.5.2.2 NIC切替方式

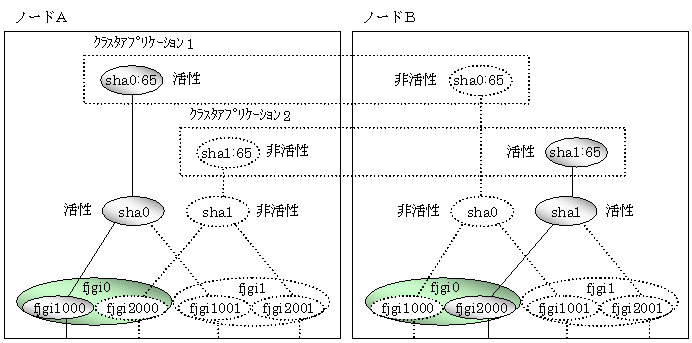

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、NIC切替方式におけるクラスタシステム上（相互待機）でのタグVLANインタフェース冗長化の構成図を示します。

図5.37 NIC切替方式におけるタグVLANインタフェース冗長化（相互待機）

5.1.5.3 カスケード

5.1.5.3.1 高速切替方式

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、高速切替方式におけるクラスタシステム上（カスケード）でのタグVLANインタフェース冗長化の構成図を示します。

図5.38 高速切替方式におけるタグVLANインタフェース冗長化（カスケード）

5.1.5.3.2 NIC切替方式

仮想インタフェースで束ねるタグVLANインタフェースは、物理インタフェースの異なるものをそれぞれ指定します。以下に、NIC切替方式におけるクラスタシステム上（カスケード）でのタグVLANインタフェース冗長化の構成図を示します。

図5.39 NIC切替方式におけるタグVLANインタフェース冗長化（カスケード）
