クラスタアプリケーションの起動により、優先度の高い運用ノード上で引継ぎ仮想インタフェース（sha0:65）が活性化され、引継ぎ仮想IPアドレスを使用した通信が可能となります。
通常運用時は、運用ノード上の引継ぎ仮想インタフェースを使用して相手システムと通信を行います。
なお、仮想インタフェース（sha0）は、伝送路二重化機能の起動直後に活性化されます。以降はクラスタアプリケーションの停止、再起動にかかわらず、システムが停止するまで活性状態となります。
図5.21 高速切替方式の起動時の動作に、高速切替方式の起動時の動作を示します。
図5.21 高速切替方式の起動時の動作
NIC切替方式には3つのIP引継ぎ機能があります。詳細については、“5.1.1.1.2 NIC切替方式”を参照してください。
論理IP引継ぎの場合は、伝送路二重化機能の起動時に各ノードの物理インタフェース（hme1）を活性化し、クラスタアプリケーションの起動により、優先度の高い運用ノード上で引継ぎ仮想インタフェース（hme1:1）を活性化します。
図5.22 NIC切替方式(論理IP引継ぎ)の起動時の動作に、論理IP引継ぎの起動時の動作を示します。
図5.22 NIC切替方式(論理IP引継ぎ)の起動時の動作
物理IP引継ぎIの場合は、伝送路二重化機能の起動時に各ノードの物理インタフェース（hme1）を活性化し、クラスタアプリケーションの起動により、優先度の高い運用ノード上で物理インタフェース（hme1）に引継ぎIPアドレスを割当て、活性化します。この時、待機ノード上の物理インタフェース（hme1）はそのままの状態を維持します。
図5.23 NIC切替方式(物理IP引継ぎI)の起動時の動作に、物理IP引継ぎIの起動時の動作を示します。
図5.23 NIC切替方式(物理IP引継ぎI)の起動時の動作

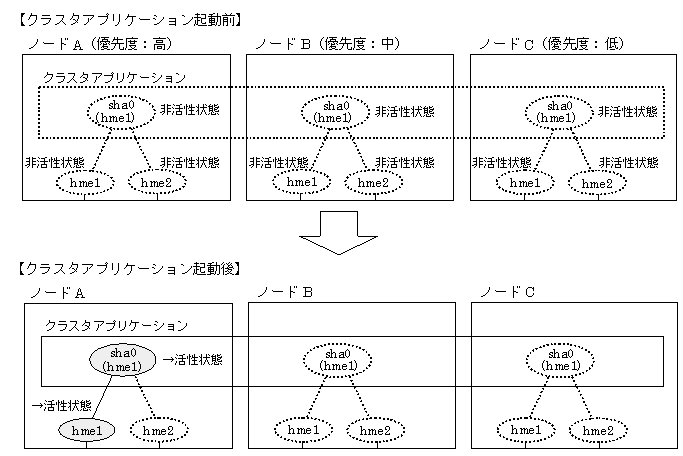

物理IP引継ぎIIの場合は、伝送路二重化機能の起動時に各ノードの物理インタフェース（hme1）を活性化せず、クラスタアプリケーションの起動により、優先度の高い運用ノード上で物理インタフェース（hme1）に引継ぎIPアドレスを割当て、活性化します。この時、待機ノード上の物理インタフェースは活性化しません。
図5.24 NIC切替方式(物理IP引継ぎII)の起動時の動作に、物理IP引継ぎIIの起動時の動作を示します。
図5.24 NIC切替方式(物理IP引継ぎII)の起動時の動作
通常運用時は、運用ノード上の引継ぎ仮想インタフェースを使用して相手システムとの通信を行います。
運用ノードにおける異常発生時（パニック、ハングアップまたは伝送路異常検出時）は、伝送路二重化機能が複数の待機ノードのうち、優先度が高い待機ノードに切替えます。アプリケーションで再接続を行うことによって運用ノードの通信を引継ぎます。
図5.25 高速切替方式の切替え動作に、高速切替方式の切替え動作を示します。
以下の図では、運用ノードAの引継ぎ仮想インタフェース(sha0:65)に、引継ぎIPアドレス(IPa)が割当てられて活性化されており、異常等による切替え発生時は、運用ノードAの引継ぎ仮想インタフェース(sha0:65)が非活性化され、待機ノードBで、引継ぎIPアドレス(IPa)を割当てた引継ぎ仮想インタフェース(sha0:65)を活性化します。なお、ノードAの仮想インタフェース(sha0)は遷移しません。
図5.25 高速切替方式の切替え動作
図5.26 NIC切替方式(論理IP引継ぎ)の切替え動作に、NIC切替方式(論理IPアドレス引継ぎ機能)による切替え動作図を示します。
以下の図では、運用ノードAで引継ぎ仮想IPアドレス(IPa)がセカンダリインタフェース(hme2)の論理インタフェース(hme2:1)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替え時に、運用ノードAにおいて、引継ぎIPアドレス(IPa)が割当てられていた論理仮想インタフェース(hme2:1)を非活性化し、待機ノードBで既に活性化されているプライマリインタフェース(hme1)に引継ぎIPアドレス(IPa)を割当て、論理インタフェース(hme1:1)を活性化します。
図5.26 NIC切替方式(論理IP引継ぎ)の切替え動作
図5.27 NIC切替方式(物理IP引継ぎI)の切替え動作（続く）と図5.28 NIC切替方式(物理IP引継ぎI)の切替え動作（続き）に、NIC切替方式(物理IPアドレス引継ぎ機能I)による切替え動作を示します。
以下の図では、運用ノードAで引継ぎ仮想IPアドレス(IPa)がセカンダリインタフェース(hme2)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替時に、待機ノードBで既に活性化されているプライマリインタフェース(hme1)を一旦非活性化し、引継ぎIPアドレス(IPa)を割当て、活性化します。待機ノードBに引継いだ後のノードAでは、引継ぎIPアドレス(IPa)が割当てられていたセカンダリインタフェース(hme2)に別のIPアドレス(IP1)を割当て、活性化します。
図5.27 NIC切替方式(物理IP引継ぎI)の切替え動作（続く）
図5.28 NIC切替方式(物理IP引継ぎI)の切替え動作（続き）

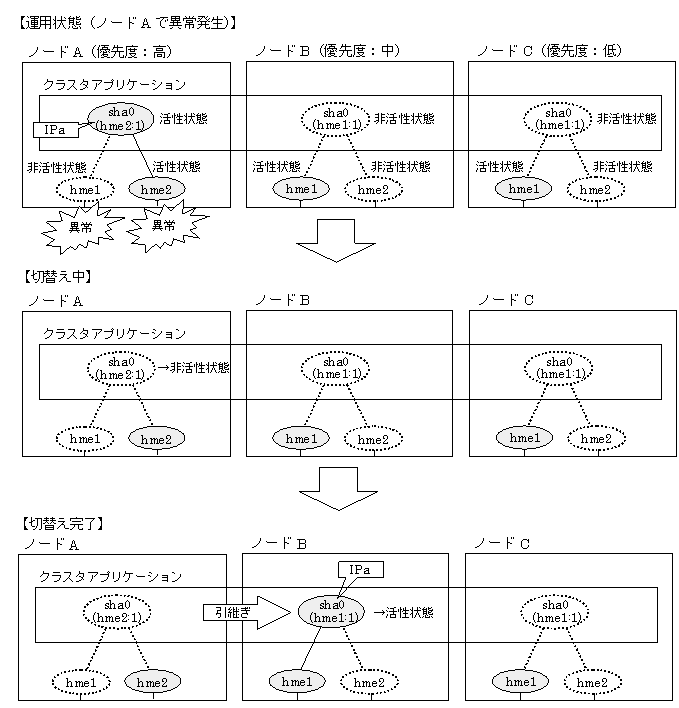

図5.29 NIC切替方式(物理IP引継ぎII)の切替え動作に、NIC切替方式(物理IPアドレス引継ぎ機能II)による切替え動作を示します。
以下の図では、運用ノードAで引継ぎIPアドレス(IPa)がセカンダリインタフェース(hme2)に割当てられて活性化された状態になっています。
伝送路異常等の発生によるノード切替え時に、待機ノードBでプライマリインタフェース(hme1)に引継ぎIPアドレス(IPa)を割当て、活性化します。待機ノードBに引継いだ後のノードAでは、引継ぎIPアドレス(IPa)が割当てられていたセカンダリインタフェース(hme2)を非活性化します。
図5.29 NIC切替方式(物理IP引継ぎII)の切替え動作
クラスタ切替えが発生した場合、その後切戻しを行う手順を以下に示します。
1) 異常発生ノードの復旧
切替え発生要因がパニックまたはハングアップの場合は、パニック、ハングアップしたノードを再ブートします。
切替え発生要因が伝送路異常の場合は、伝送路を正常な状態に戻します。（ケーブル再接続、HUB電源再投入、故障HUBの交換等必要な作業を実施）
2) 待機中の任意のノードへの切戻し
待機中の任意のノードにクラスタアプリケーションの切戻しを行います。
図5.31 NIC切替方式(論理IP引継ぎ)の停止動作に、論理IP引継ぎの場合のクラスタアプリケーション停止動作を示します。
図5.31 NIC切替方式(論理IP引継ぎ)の停止動作
図5.32 NIC切替方式(物理IP引継ぎI)の停止動作に、物理IP引継ぎIの場合のクラスタアプリケーション停止動作を示します。
図5.32 NIC切替方式(物理IP引継ぎI)の停止動作
図5.33 NIC切替方式(物理IP引継ぎII)の停止動作に、物理IP引継ぎIIの場合のクラスタアプリケーション停止動作を示します。
図5.33 NIC切替方式(物理IP引継ぎII)の停止動作
