1.2.5 サーバロードバランサー機能

サーバロードバランサー機能とは、L-Platform上の複数のサーバ(L-Server)を1台のサーバに仮想化して、利用者からのアクセスを決められたルールに従い、アクセスを分散する機能です。

本機能を利用することで、個々のサーバ負荷を平準化すると共に安定したレスポンスの供給、柔軟な拡張性を兼ね備えたサービスを提供できます。

図1.6 サーバロードバランサー機能の概要

L-Platform上のサーバ(L-Server)の障害発生時には、他の稼働中のサーバ(L-Server)へアクセスを分散することでアクセス不可を回避できます。また、アクセス集中時には、L-Platform上の複数のサーバ(L-Server)へアクセスを分散することでレスポンス遅延を回避できます。

さらに、複数台のサーバ(L-Server)で運用するため、サーバ保守やスケールアウトを業務サービス継続したまま行えます。

NSアプライアンスでは、以下の機能を提供しています。

1.2.5.1 サーバ分散方式

サーバ群へのクライアントからのリクエストを転送するとき、転送先のサーバを選択するアルゴリズムをサーバ分散方式と呼びます。

NSアプライアンスでは、以下のサーバ分散方式を提供します。

表1.4 NSアプライアンスが提供するサーバ分散方式一覧
サーバ分散方式	説明
ラウンドロビン	分散対象の各サーバの負荷に関係なく、サーバにクライアントのリクエストを順番に転送します。
単純な最小コネクション数	分散対象の各サーバが処理しているコネクション数に基づいて、コネクションが一番少ないサーバにクライアントからのアクセスを転送します。

1.2.5.2 サーバ故障監視

サーバ群の各サーバの動作状況を監視し、故障を検出すると、故障したサーバやアプリケーションを、クライアントからのリクエスト転送の対象から除外します。

図1.7 サーバ故障監視の概要

NSアプライアンスでは、以下のサーバ故障監視を提供します。

表1.5 NSアプライアンスが提供するサーバ故障監視一覧
サーバ故障監視	説明
装置監視 (レイヤー3レベル・ヘルスチェック)	各サーバに対して、PING(ICMP Echoリクエスト)を指定された間隔で送信して、その応答有無によりサーバの故障を監視します。
サービス監視 (レイヤー4レベル・ヘルスチェック)	各サーバに対して、各サーバ上で動作しているアプリケーションのTCPポート、UDPポートに対する応答によってアプリケーションの動作状況を監視します。 TCPポートに対しては、TCPコネクションが確立できることを確認します。 UDPポートに対しては、UDPポートプローブパケットを送信し、応答がなければ正常と認識し、ICMPあて先到達不可パケットを受信すれば異常と認識します。
アプリケーション監視 (レイヤー7レベル・ヘルスチェック)	アプリケーションに対して、アプリケーションレイヤーのリクエストを送信し、その応答を監視することでアプリケーションの動作状態を監視します。以下のアプリケーションに対する監視をサポートしています。 HTTP 指定したURLパス名でHEADまたはGETリクエストを発行し、その応答コードを監視します。

また、サーバ故障監視のオプション機能として、以下の機能を提供します。

表1.6 NSアプライアンスが提供するサーバ故障監視のオプション機能一覧
オプション機能	説明
URLリダイレクション	HTTPによる通信時に、クライアントからのリクエストを分散対象サーバに分散できない場合、案内ページのURLにリダイレクトさせるHTTPレスポンスを、NSアプライアンスからクライアントへ応答します。
HTTPエラーメッセージ応答	HTTPによる通信時に、すべての負荷分散対象のサーバが高負荷または、故障した場合、あらかじめNSアプライアンスに登録されたエラーメッセージを、NSアプライアンスからクライアントへ応答します。
コネクション・リセット	TCPによる通信時に、サーバの異常を検出した場合、接続中のTCPコネクションに対して、クライアントへTCPのRSTパケットを通知します。
コネクション・パージ	UDPによる通信時に、サーバの異常を検出した場合、接続中のUDP仮想コネクションの管理情報を即時に破棄します。

図1.8 サーバ故障監視のオプション機能概要

1.2.5.3 Webアクセラレーション

事前にNSアプライアンスとWebサーバ間でTCPコネクションを確立しておくことで、クライアントからのアクセス毎に行うTCPコネクション確立処理の処理回数を抑え、Webサーバの負荷を軽減する機能です。

図1.9 Webアクセラレーションの概要

1.2.5.4 セッション維持(一意性の保証)

一定時間、一連のパケット(トランザクション)を、以前アクセスした同じサーバに転送します。

図1.10 セッション維持の概要

NSアプライアンスでは、以下のセッション維持を提供します。

表1.7 NSアプライアンスが提供するセッション維持一覧
単位	説明
ノード単位	ノード(クライアントのIPアドレス)を1つの単位として、同じノードからのアクセスは同じサーバに転送します。
コネクション単位	コネクション(TCPコネクションまたはUDPフロー)を1つの単位として、コネクション単位に最適なサーバを選択して転送します。 TCP通信(コネクション型)の場合、コネクションが確立されている間は同じ分散対象サーバに振り分けられます。 UDP通信(コネクションレス型)の場合、一定時間(90秒)の間は同じ分散対象サーバに振り分けられます。なお、DNS通信の場合、query(DNS通信の要求)単位に分散対象サーバに振り分けられます。

1.2.5.5 アクセス制限

アクセス数を制限することで、分散対象のサーバの安定的な運用を保証します。

図1.11 アクセス制限の概要

NSアプライアンスでは、以下のアクセス制限を提供します。

表1.8 NSアプライアンスが提供するアクセス制限一覧
制限の対象	説明
ノード数	クラスタ化したサーバ群に対して、クライアントのノード数で制限します。アクセス制限値を超えた場合、クライアントより受信したパケットは破棄します。
コネクション数	クラスタ化したサーバ群に対して、コネクション数で制限します。アクセス制限値を超えた場合、クライアントより受信したパケットは破棄します。

1.2.5.6 SSLアクセラレーター

HTTPS通信をHTTP通信に変換し負荷分散することが可能で、Webサーバ(L-Server)の可用性を向上させることができます。

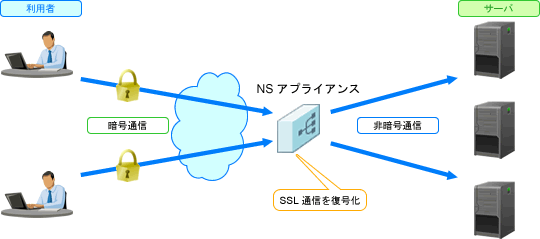

図1.12 SSLアクセラレーターの概要

NSアプライアンスでHTTP通信時にSSL暗号化および復号化処理を行うことで、Webサーバ(L-Server)に対してHTTP通信として見せることができます。これにより、Webサーバ(L-Server)毎に暗号機能を用意する必要がなくなります。

NSアプライアンスでは、以下のプロトコルに対応しており、カスタマイズ可能です。

SSLv3.0
TLSv1.0

NSアプライアンスは以下の暗号スイートをサポートしており、カスタマイズ可能です。

CA証明書は4096ビットまで、サーバ証明書は2048ビットまでの鍵長を利用できます。

表1.9 SSLv3.0の暗号スイート一覧
暗号スイート名称	鍵交換(*1)	暗号化(*2)	メッセージ承認
SSL_RSA_WITH_DES_CBC_SHA	RSA(4096)	DES(56)	SHA1
SSL_RSA_WITH_3DES_EDE_CBC_SHA	RSA(4096)	3DES(168)	SHA1
SSL_RSA_EXPORT_WITH_DES40_CBC_SHA	RSA(512)	DES(40)	SHA1
SSL_RSA_EXPORT_WITH_RC2_CBC_40_MD5	RSA(512)	RC2(40)	MD5
SSL_RSA_EXPORT_WITH_RC4_40_MD5	RSA(512)	RC4(40)	MD5
SSL_RSA_EXPORT1024_WITH_DES_CBC_SHA	RSA(1024)	DES(56)	SHA1
SSL_RSA_EXPORT1024_WITH_RC2_CBC_56_MD5	RSA(1024)	RC2(56)	MD5
SSL_RSA_EXPORT1024_WITH_RC4_56_MD5	RSA(1024)	RC4(56)	MD5
SSL_RSA_EXPORT1024_WITH_RC4_56_SHA	RSA(1024)	RC4(56)	SHA1
SSL_RSA_WITH_RC4_128_MD5	RSA(4096)	RC4(128)	MD5
SSL_RSA_WITH_RC4_128_SHA	RSA(4096)	RC4(128)	SHA1
SSL_RSA_WITH_AES_128_CBC_SHA	RSA(4096)	AES(128)	SHA1
SSL_RSA_WITH_AES_256_CBC_SHA	RSA(4096)	AES(256)	SHA1

*1: ()内の数字は、鍵交換時に使用する最大鍵長(ビット)です。証明書の鍵長が()内より短い場合、証明書の鍵長を使用します。証明書の鍵長が()内より長い場合、()内の鍵長を使用します。
*2: バルク転送時の暗号化に使用する鍵長(ビット)です。

表1.10 TLSv1.0の暗号スイート
暗号スイート名称	鍵交換(*1)	暗号化(*2)	メッセージ承認
TLS_RSA_WITH_DES_CBC_SHA	RSA(4096)	DES(56)	SHA1
TLS_RSA_WITH_3DES_EDE_CBC_SHA	RSA(4096)	3DES(168)	SHA1
TLS_RSA_EXPORT_WITH_DES40_CBC_SHA	RSA(512)	DES(40)	SHA1
TLS_RSA_EXPORT_WITH_RC2_CBC_40_MD5	RSA(512)	RC2(40)	MD5
TLS_RSA_EXPORT_WITH_RC4_40_MD5	RSA(512)	RC4(40)	MD5
TLS_RSA_EXPORT1024_WITH_DES_CBC_SHA	RSA(1024)	DES(56)	SHA1
TLS_RSA_EXPORT1024_WITH_RC2_CBC_56_MD5	RSA(1024)	RC2(56)	MD5
TLS_RSA_EXPORT1024_WITH_RC4_56_MD5	RSA(1024)	RC4(56)	MD5
TLS_RSA_EXPORT1024_WITH_RC4_56_SHA	RSA(1024)	RC4(56)	SHA1
TLS_RSA_WITH_RC4_128_MD5	RSA(4096)	RC4(128)	MD5
TLS_RSA_WITH_RC4_128_SHA	RSA(4096)	RC4(128)	SHA1
TLS_RSA_WITH_AES_128_CBC_SHA	RSA(4096)	AES(128)	SHA1
TLS_RSA_WITH_AES_256_CBC_SHA	RSA(4096)	AES(256)	SHA1
