6.4.2 NICの活性保守

伝送路二重化機能で冗長化しているNICに対するPCIホットプラグについて説明します。

PRIMEQUESTが提供するPCIホットプラグの概要および手順は、以下のマニュアルを参照してください。

注意

NICの活性保守は、必ず最新のマニュアルでPCIホットプラグの手順を確認してから実施してください。

伝送路二重化機能のPCIホットプラグ対応状況は、“6.3.2 NICの活性保守”を参照してください。

6.4.2.1 追加手順

NICを増設後、増設したNICを冗長化するために仮想インタフェースを作成する手順を示します。

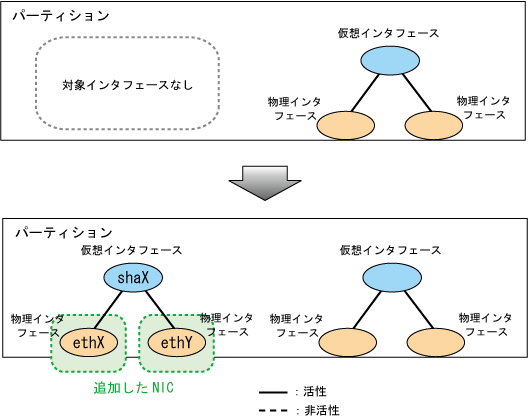

図6.4 増設したNIC(ethX,ethY)を冗長化する仮想インタフェースの追加

高速切替方式の場合

  1. PCIスロットの電源が入っていないことを確認します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # cat /sys/bus/pci/slots/"<スロット番号>"/power
0

  2. PCIスロットにNICを追加します。

  3. PCIスロットに電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rulesに、追加後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. 電源の投入により新たに生成された、追加したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  6. ハードウェアアドレスを確認します。

    電源の投入により、追加したNICに対してインタフェース(ethX)が作成されます。ifconfig(8)コマンドで、作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。なお、複数枚のNICを追加する場合は、1.から6.の手順を繰り返してください。

  7. 追加のための後処理をします。

    1)システム起動時に、GLSがインタフェースを使用可能とするため、インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を作成します。"HWADDR"には、6.で確認したハードウェアアドレスを設定してください。

    冗長化対象のNICのインタフェース設定ファイルに、"HOTPLUG=no"と"ONBOOT=yes"を設定してください。

    ifcfg-ethX

    DEVICE=ethX
BOOTPROTO=static
HWADDR=XX:XX:XX:XX:XX:XX
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    ifcfg-ethY

    DEVICE=ethY
BOOTPROTO=static
HWADDR=YY:YY:YY:YY:YY:YY
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    2)追加したNICのインタフェースを活性化します。

    # /sbin/ifup ethX
# /sbin/ifup ethY

    3)必要に応じて、仮想インタフェースのサブネットマスク情報を設定します。

    # /opt/FJSVhanet/usr/sbin/hanetmask create -i network_address -m netmask

    4)NICを冗長化する仮想インタフェースを設定します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig create -n shaX -m t -i ipaddress -t ethX,ethY

    5)仮想インタフェースを活性化します。

    # /opt/FJSVhanet/usr/sbin/strhanet -n shaX

NIC切替方式の場合

  1. PCIスロットの電源が入っていないことを確認します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # cat /sys/bus/pci/slots/"<スロット番号>"/power
0

  2. PCIスロットにNICを追加します。

  3. PCIスロットに電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、追加後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. 電源の投入により新たに生成された、追加したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  6. ハードウェアアドレスを確認します。

    電源の投入により、追加したNICに対してインタフェース(ethX)が作成されます。ifconfig(8)コマンドで、作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。なお、複数枚のNICを追加する場合は、1.から6.の手順を繰り返してください。

  7. 追加のための後処理をします。

    1) システム起動時に、GLSがインタフェースを使用可能とするため、インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を作成します。"HWADDR"には、6.で確認したハードウェアアドレスを設定してください。また、冗長化対象のNICのインタフェース設定ファイルに"HOTPLUG=no"と"ONBOOT=yes"を設定してください。

    ifcfg-ethX (運用インタフェース)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=XX:XX:XX:XX:XX:XX
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    ifcfg-ethY (待機インタフェース)

    DEVICE=ethY
BOOTPROTO=static
HWADDR=YY:YY:YY:YY:YY:YY
HOTPLUG=no
ONBOOT=yes
TYPE=Ethernet

    2) 追加したNICのインタフェースを活性化します。

    # /sbin/ifup ethX
# /sbin/ifup ethY

    3) 必要に応じて、仮想インタフェースのサブネットマスク情報を設定します。

    # /opt/FJSVhanet/usr/sbin/hanetmask create -i network_address -m netmask

    4) NICを冗長化する仮想インタフェースを設定します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig create -n shaX -m d -i ipaddress1 -e ipaddress2 -t ethX,ethY

    5) HUB監視先情報を設定します。

    # /opt/FJSVhanet/usr/sbin/hanetpoll create -n shaX -p ipaddr1,ipaddr2

    6) 必要に応じて、待機パトロール機能を設定します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig create -n shaY -m p -t shaX

    7) GLSを再起動して設定の変更を有効にします。なお、この再起動により、仮想インタフェースの活性化、監視の開始も行われます。

    # /opt/FJSVhanet/usr/sbin/resethanet -s

仮想NIC方式の場合

  1. PCIスロットの電源が入っていないことを確認します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # cat /sys/bus/pci/slots/"<スロット番号>"/power
0

  2. PCIスロットにNICを追加します。

  3. PCIスロットに電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、追加後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. 電源の投入により新たに生成された、追加したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  6. ハードウェアアドレスを確認します。

    電源の投入により、追加したNICに対してインタフェース(ethX)が作成されます。ifconfig(8)コマンドで、作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。なお、複数枚のNICを追加する場合は、1.から6.の手順を繰り返してください。

  7. 追加のための後処理をします。

    1)システム起動時に、GLSがインタフェースを使用可能とするため、インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を作成します。"HWADDR"には、6.で確認したハードウェアアドレスを設定してください。

    冗長化対象のNICのインタフェース設定ファイルに、"HOTPLUG=no"、"ONBOOT=yes"、"DEVICETYPE=hanet"を設定してください。

    ifcfg-ethX (運用インタフェース)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=XX:XX:XX:XX:XX:XX
HOTPLUG=no
ONBOOT=yes
DEVICETYPE=hanet

    ifcfg-ethY (待機インタフェース)

    DEVICE=ethY
BOOTPROTO=static
HWADDR=YY:YY:YY:YY:YY:YY
HOTPLUG=no
ONBOOT=yes
DEVICETYPE=hanet

    2)追加したNICのインタフェースを活性化します。

    # /sbin/ifup ethX
# /sbin/ifup ethY

    3)NICを冗長化する仮想インタフェースを設定します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig create -n shaX -m v -t ethX,ethY

    4)IPアドレス、ネットマスク等を設定します。

    GLSの仮想インタフェースを使用可能にするために、仮想インタフェースのネットワーク設定ファイル(/etc/sysconfig/network-scripts/ifcfg-shaX)を変更し、IPアドレス等を設定します。

    ifcfg-shaX

    DEVICE=shaX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
BOOTPROTO=static
ONBOOT=yes
DEVICETYPE=sha
HOTPLUG=no

    5)必要に応じて、ネットワーク監視のHUB監視先を設定します。

    # /opt/FJSVhanet/usr/sbin/hanetpathmon target -n shaX -p ipaddr1,ipaddr2

    6)仮想インタフェースを活性化します。

    # /opt/FJSVhanet/usr/sbin/strhanet -n shaX

6.4.2.2 削除手順

仮想インタフェースが冗長化しているNICを削除する手順を示します。

図6.5 仮想インタフェースが冗長化しているNIC(ethX,ethY)の削除

高速切替方式の場合

  1. 削除のための前準備をします。

    1) 仮想インタフェースを非活性化します。

    # /opt/FJSVhanet/usr/sbin/stphanet -n shaX

    2) 仮想インタフェースの構成情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig delete -n shaX

    3) 必要に応じて、仮想インタフェースのサブネットマスク情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetmask delete -i network_address

    4) 削除対象のNICが搭載されているPCIスロットのスロット番号を確認します。

    5) 削除対象のNICのインタフェースを非活性化します。

    # /sbin/ifdown ethX
# /sbin/ifdown ethY

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットからNICを削除します。

    なお、複数枚NICを削除する場合は、2.から3.の手順を繰り返してください。

  4. 削除のための後処理をします。

    1) インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を削除します。

    # /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethX
# /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethY

    2) OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="YY:YY:YY:YY:YY:YY", ATTR{type}=="1", KERNEL=="eth*", NAME="ethY"

    3) 編集したruleをudevに反映します。

    udevdは、起動時にルールファイルに記述されたruleを読み込むと、メモリに保持するため、ルールファイルの変更だけでは、ruleとして反映されません。そのため、新しいruleをudevに反映します。

    # udevadm control --reload-rules

NIC切替方式の場合

  1. 削除のための前準備をします。

    1) 仮想インタフェースを非活性化します。

    # /opt/FJSVhanet/usr/sbin/stphanet -n shaX

    2) インタフェース状態監視を停止します。

    # /bin/touch /var/opt/FJSVhanet/tmp/disable_watchif

    3) HUB監視を停止します。

    # /opt/FJSVhanet/usr/sbin/hanetpoll off

    4) HUB監視先情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetpoll delete -n shaX

    5) 待機パトロール機能を削除します。なお、待機パトロール機能を使用していない場合、この作業は必要ありません。

    # /opt/FJSVhanet/usr/sbin/hanetconfig delete -n shaY

    6) 仮想インタフェースの構成情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig delete -n shaX

    7) 必要に応じて、仮想インタフェースのサブネットマスク情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetmask delete -i network_address

    8) 削除対象のNICが搭載されているPCIスロットのスロット番号を確認します。

    9) 削除対象のNICのインタフェースを非活性化します。

    # /sbin/ifdown ethX
# /sbin/ifdown ethY

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットからNICを削除します。

    なお、複数枚NICを削除する場合は、2.から3.の手順を繰り返してください。

  4. 削除のための後処理をします。

    1) インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を削除します。

    # /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethX
# /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethY

    2) OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="YY:YY:YY:YY:YY:YY", ATTR{type}=="1", KERNEL=="eth*", NAME="ethY"

    3) 編集したruleをudevに反映します。

    udevdは、起動時にルールファイルに記述されたruleを読み込むと、メモリに保持するため、ルールファイルの変更だけでは、ruleとして反映されません。そのため、新しいruleをudevに反映します。

    # udevadm control --reload-rules

    4) GLSを再起動して設定の変更を有効にします。

    # /opt/FJSVhanet/usr/sbin/resethanet -s

仮想NIC方式の場合

  1. 削除のための前準備をします。

    1) 仮想インタフェースを非活性化します。

    # /opt/FJSVhanet/usr/sbin/stphanet -n shaX

    監視を設定している場合、stphanetにより監視は停止します。

    2) 仮想インタフェースの構成情報を削除します。

    # /opt/FJSVhanet/usr/sbin/hanetconfig delete -n shaX

    3) 削除対象のNICが搭載されているPCIスロットのスロット番号を確認します。

    4) 削除対象のNICのインタフェースを非活性化します。

    # /sbin/ifdown ethX
# /sbin/ifdown ethY

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットからNICを削除します。

    なお、複数枚NICを削除する場合は、2.から3.の手順を繰り返してください。

  4. 削除のための後処理をします。

    1) インタフェース設定ファイル(/etc/sysconfig/network-scripts/ifcfg-eth<x>)を削除します。

    # /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethX
# /bin/rm /etc/sysconfig/network-scripts/ifcfg-ethY

    2) OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="YY:YY:YY:YY:YY:YY", ATTR{type}=="1", KERNEL=="eth*", NAME="ethY"

    3) 編集したruleをudevに反映します。

    udevdは、起動時にルールファイルに記述されたruleを読み込むと、メモリに保持するため、ルールファイルの変更だけでは、ruleとして反映されません。そのため、新しいruleをudevに反映します。

    # udevadm control --reload-rules

6.4.2.3 交換手順

仮想インタフェースが冗長化しているNICを交換する手順を示します。

図6.6 仮想インタフェースが冗長化しているNIC(ethX)の交換

高速切替方式の場合

  1. 交換のための前準備をします。

    1) 仮想インタフェースの定義から、交換するNICの定義情報を一時的に削除します(交換対象のNICのインタフェース名をethXとします)。

    # /opt/FJSVhanet/usr/sbin/hanetnic delete -n shaX -i ethX

    2) dsphanetコマンドで交換対象のNIC(インタフェース名:ethX)のDevice状態がCUTになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    t   OFF  ethX(CUT),ethY(ON)

    3) 交換対象のインタフェースを非活性化します。

    # /sbin/ifdown ethX

    4) 交換対象のインタフェースのネットワーク設定ファイルを待避します。

    # cd /etc/sysconfig/network-scripts
# mkdir temp
# mv ifcfg-ethX temp

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットのNICを交換します。

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. PCIスロットの電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  6. 電源の投入により新たに生成された、交換したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  7. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、交換後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
  ・
  ・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*",  \
ATTR{address}=="ZZ:ZZ:ZZ:ZZ:ZZ:ZZ", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  8. NIC交換前後でインタフェース名の入れ替わりが発生している場合は、一度、PCIスロットの電源を切断し、udev機能のルールファイルのインタフェース名を修正した後、再度、PCIスロットの電源を投入します。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル「ネットワークカードの交換手順」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル「NIC（Network Interface Card）の交換手順」

  9. ハードウェアアドレスを確認します。

    OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、交換後のNIC上に作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。

  10. 交換の後処理を行います。

    1) 待避したインタフェース設定ファイルのHWADDRを、9.で確認した交換後のNICのハードウェアアドレスに変更します。

    # cd /etc/sysconfig/network-scripts
# mv temp/ifcfg-ethX .
# rmdir temp

    ifcfg-ethX (交換したNIC)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=ZZ:ZZ:ZZ:ZZ:ZZ:ZZ
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    2) 交換したNICのインタフェースを活性化します。

    # /sbin/ifup ethX

    3) NICの交換前(1.の1)に一時的に削除したNIC(インタフェース名:ethX)を元に戻します。

    # /opt/FJSVhanet/usr/sbin/hanetnic add -n shaX -i ethX

    4) dsphanetコマンドで交換したNIC(インタフェース名:ethX)のDevice状態がONになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    t   OFF  ethY(ON),ethX(ON)

NIC切替方式の場合

  1. 交換のための前準備をします。

    1) HUB監視を停止します。

    # /opt/FJSVhanet/usr/sbin/hanetpoll off

    2) 待機パトロール監視を停止します。なお、待機パトロール機能を使用していない場合、この作業は必要ありません。

    # /opt/FJSVhanet/usr/sbin/stpptl -n shaY

    3) dsphanetコマンドで交換するNIC(インタフェース名:ethX)の状態を確認します。交換するNICが運用NIC(ON)以外の状態(OFFまたはSTOP)になっている必要があります。運用NICの場合は、4)の手順に従い、待機NICに切り替えます。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    d   OFF   ethX(ON),ethY(OFF)

    4) 交換するNICが運用NICである場合、待機NICに切り替えます。切り替え後、dsphanetコマンドで交換するNICが待機NIC(OFF)になっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/hanetnic change -n shaX
    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    d   OFF   ethX(OFF),ethY(ON)

    5) インタフェース状態監視を停止します。

    # /bin/touch /var/opt/FJSVhanet/tmp/disable_watchif

    6) 交換対象のインタフェースを非活性化します。

    # /sbin/ifdown ethX

    7) 交換対象のインタフェースのネットワーク設定ファイルを待避します。

    # cd /etc/sysconfig/network-scripts
# mkdir temp
# mv ifcfg-ethX temp

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットのNICを交換します。

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. PCIスロットの電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  6. 電源の投入により新たに生成された、交換したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  7. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、交換後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
  ・
  ・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*",  \
ATTR{address}=="ZZ:ZZ:ZZ:ZZ:ZZ:ZZ", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  8. NIC交換前後でインタフェース名の入れ替わりが発生している場合は、一度、PCIスロットの電源を切断し、udev機能のルールファイルのインタフェース名を修正した後、再度、PCIスロットの電源を投入します。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「ネットワークカードの交換手順」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「NIC（Network Interface Card）の交換手順」

  9. ハードウェアアドレスを確認します。

    OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、交換後のNIC上に作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。

  10. 交換の後処理を行います。

    1) 待避したインタフェース設定ファイルのHWADDRを、9.で確認した交換後のNICのハードウェアアドレスに変更します。

    # cd /etc/sysconfig/network-scripts
# mv temp/ifcfg-ethX .
# rmdir temp

    ifcfg-ethX (交換したNIC)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=ZZ:ZZ:ZZ:ZZ:ZZ:ZZ
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    2) 交換したNICのインタフェースの状態をGLSの待機NICの状態にします。IPv4アドレスが割り当てられていない状態で、かつ、UP、NOARPフラグがあることを確認します。なお、仮想インタフェースにIPv6アドレスを設定している場合、本手順は不要です。

    # /sbin/ifconfig ethX 0 -arp up
    # /sbin/ifconfig ethX
ethX      Link encap:Ethernet  HWaddr ZZ:ZZ:ZZ:ZZ:ZZ:ZZ
          inet6 addr: fe80::XXXXXXXXXXXXXXXX/64 Scope:Link
          UP BROADCAST NOARP MULTICAST  MTU:1500  Metric:1

    3) 必要に応じて、NICを切り戻します。

    # /opt/FJSVhanet/usr/sbin/hanetnic change -n shaX

    4) 待機パトロール監視を開始します。なお、待機パトロール機能を使用していない場合、この作業は必要ありません。

    # /opt/FJSVhanet/usr/sbin/strptl -n shaY

    5) HUB監視を再開します。

    # /opt/FJSVhanet/usr/sbin/hanetpoll on

    6) インタフェース状態監視を再開します。

    # /bin/rm /var/opt/FJSVhanet/tmp/disable_watchif

仮想NIC方式の場合

  1. 交換のための前準備をします。

    1) ネットワーク監視を停止します。

    # /opt/FJSVhanet/usr/sbin/hanetpathmon off

    2) 仮想インタフェースの定義から、交換するNICの定義情報を一時的に削除します(交換対象のNICのインタフェース名をethXとします)。

    # /opt/FJSVhanet/usr/sbin/hanetnic delete -n shaX -i ethX

    3) dsphanetコマンドで交換対象のNIC(インタフェース名:ethX)のDevice状態がCUTになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    v   OFF  ethX(CUT),ethY(ON)

    4) 交換対象のインタフェースを非活性化します。

    # /sbin/ifdown ethX

    5) 交換対象のインタフェースのネットワーク設定ファイルを待避します。

    # cd /etc/sysconfig/network-scripts
# mkdir temp
# mv ifcfg-ethX temp

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットのNICを交換します。

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. PCIスロットの電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  6. 電源の投入により新たに生成された、交換したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  7. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、交換後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
  ・
  ・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*",  \
ATTR{address}=="ZZ:ZZ:ZZ:ZZ:ZZ:ZZ", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  8. NIC交換前後でインタフェース名の入れ替わりが発生している場合は、一度、PCIスロットの電源を切断し、udev機能のルールファイルのインタフェース名を修正した後、再度、PCIスロットの電源を投入します。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「ネットワークカードの交換手順」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「NIC（Network Interface Card）の交換手順」

  9. ハードウェアアドレスを確認します。

    OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、交換後のNIC上に作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。

  10. 交換の後処理を行います。

    1) 待避したインタフェース設定ファイルのHWADDRを、9.で確認した交換後のNICのハードウェアアドレスに変更します。

    # cd /etc/sysconfig/network-scripts
# mv temp/ifcfg-ethX .
# rmdir temp

    ifcfg-ethX (交換したNIC)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=ZZ:ZZ:ZZ:ZZ:ZZ:ZZ
HOTPLUG=no
ONBOOT=yes
DEVICETYPE=hanet

    2) 交換したNICのインタフェースを活性化します。

    # /sbin/ifup ethX

    3) NICの交換前(1.の1)に一時的に削除したNIC(インタフェース名:ethX)を元に戻します。

    # /opt/FJSVhanet/usr/sbin/hanetnic add -n shaX -i ethX

    4) dsphanetコマンドで交換したNIC(インタフェース名:ethX)のDevice状態がOFFになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    v   OFF  ethX(OFF),ethY(ON)

    5) 必要に応じて、NICを切り戻します。

    # /opt/FJSVhanet/usr/sbin/hanetnic change -n shaX -i ethX

    6) ネットワーク監視を再開します。

    # /opt/FJSVhanet/usr/sbin/hanetpathmon on

GS連携方式の場合

  1. 交換のための前準備をします。

    1) 仮想インタフェースの定義から、交換するNICの定義情報を一時的に削除します(交換対象のNICのインタフェース名をethXとします)。

    # /opt/FJSVhanet/usr/sbin/hanetnic delete -n shaX -i ethX

    2) dsphanetコマンドで交換対象のNIC(インタフェース名:ethX)のDevice状態がCUTになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    c   OFF  ethX(CUT),ethY(ON)

    3) 交換対象のインタフェースを非活性化します。

    # /sbin/ifdown ethX

    4) 交換対象のインタフェースのネットワーク設定ファイルを待避します。

    # cd /etc/sysconfig/network-scripts
# mkdir temp
# mv ifcfg-ethX temp

  2. PCIスロットの電源を切断します。

    電源の切断により、インタフェース(ethX)が削除されます。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 0 > /sys/bus/pci/slots/"<スロット番号>"/power

  3. PCIスロットのNICを交換します。

  4. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、削除したインタフェースのエントリー情報を削除します。

    # vi /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
・
・
# PCI device 0xXXXX:0xXXXX (e1000)
    SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", \
    ATTR{address}=="XX:XX:XX:XX:XX:XX", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  5. PCIスロットの電源を投入します。

    詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 におけるPCI カードの活性保守」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「Red Hat Enterprise Linux 6 における活性保守」

    例）PRIMEQUEST 1000 シリーズの場合

    # echo 1 > /sys/bus/pci/slots/"<スロット番号>"/power

  6. 電源の投入により新たに生成された、交換したNICに対するインタフェース(ethX)が活性化している場合、非活性化します。

    # /sbin/ifconfig ethX down

  7. OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules に、交換後のNICに関連するエントリー情報が追加されていることを確認します。

    # cat /etc/udev/rules.d/70-persistent-net.rules
# This file was automatically generated by the /lib/udev/write_net_rules
# program, run by the persistent-net-generator.rules rules file.
  ・
  ・
# PCI device 0xXXXX:0xXXXX (e1000)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*",  \
ATTR{address}=="ZZ:ZZ:ZZ:ZZ:ZZ:ZZ", ATTR{type}=="1", KERNEL=="eth*", NAME="ethX"

  8. NIC交換前後でインタフェース名の入れ替わりが発生している場合は、一度、PCIスロットの電源を切断し、udev機能のルールファイルのインタフェース名を修正した後、再度、PCIスロットの電源を投入します。詳細は、以下のマニュアルを参照してください。

    • PRIMEQUEST 1000 シリーズ

      PRIMEQUEST 1000 シリーズ運用管理マニュアル 「ネットワークカードの交換手順」

    • PRIMEQUEST 2000 シリーズ

      PRIMEQUEST 2000 シリーズ運用管理マニュアル 「NIC（Network Interface Card）の交換手順」

  9. ハードウェアアドレスを確認します。

    OSのudev機能のルールファイル /etc/udev/rules.d/70-persistent-net.rules から、交換後のNIC上に作成されたインタフェースのハードウェアアドレス(HWaddr)を確認してください。

  10. 交換の後処理を行います。

    1) 待避したインタフェース設定ファイルのHWADDRを、9.で確認した交換後のNICのハードウェアアドレスに変更します。

    # cd /etc/sysconfig/network-scripts
# mv temp/ifcfg-ethX .
# rmdir temp

    ifcfg-ethX (交換したNIC)

    DEVICE=ethX
BOOTPROTO=static
HWADDR=ZZ:ZZ:ZZ:ZZ:ZZ:ZZ
HOTPLUG=no
BROADCAST=XXX.XXX.XXX.XXX
IPADDR=XXX.XXX.XXX.XXX
NETMASK=XXX.XXX.XXX.XXX
NETWORK=XXX.XXX.XXX.XXX
ONBOOT=yes
TYPE=Ethernet

    2) 交換したNICのインタフェースを活性化します。

    # /sbin/ifup ethX

    3) NICの交換前(1.の1)に一時的に削除したNIC(インタフェース名:ethX)を元に戻します。

    # /opt/FJSVhanet/usr/sbin/hanetnic add -n shaX -i ethX

    4) dsphanetコマンドで交換したNIC(インタフェース名:ethX)のDevice状態がONになっていることを確認します。

    # /opt/FJSVhanet/usr/sbin/dsphanet
[IPv4,Patrol / Virtual NIC]
 Name       Status   Mode CL  Device
+----------+--------+----+----+------------------------------------------------+
 shaX       Active    c   OFF  ethY(ON),ethX(ON)
前次
Copyright FUJITSU LIMITED 2008-2016
