ETERNUS SF Storage Cruiser 16.3 運用ガイド
FUJITSU Storage
第9章 Storage Cluster機能 > 9.4 運用方法 > 9.4.2 運用
前次

9.4.2 運用

9.4.2.1 業務ボリュームの割当て

Storage Cluster機能の運用を開始/変更するため、以下の手順で設定します。

  1. 業務ボリュームの準備

  2. アクセスパスの設定

  3. 設定の確認

業務ボリュームの割当てに関する構成例を「図9.12 Storage Cluster機能:業務ボリュームの割当て構成例」に示します。

図9.12 Storage Cluster機能:業務ボリュームの割当て構成例

業務ボリュームの準備

Storage Cluster機能で切替えを行うボリュームを用意します。この操作は、Primary/SecondaryストレージのそれぞれのETERNUS ディスクアレイで実施してください。

Storage Clusterで切替えを行うボリュームは、以下のすべての条件を満たす必要があります。

注意

CAポートペアに属するボリュームは、Storage Cluster機能で使用しないポートからは共有できません。

参照

  • ボリュームを新規に作成する方法は、『ETERNUS SF Webコンソール説明書』の「ボリュームの作成」または「FTVの作成」を参照してください。

  • アクセス状況データを同期させる方法は、『ETERNUS SF Storage Cruiser 運用ガイド Optimization機能編』の「アクセス状況データの同期」を参照してください。

RAIDグループ、シン・プロビジョニングプール、またはTierプールに空き容量がない場合、『ETERNUS SF Webコンソール説明書』の「RAIDグループに関する操作」、「シン・プロビジョニングに関する操作」、または「ストレージ自動階層制御に関する操作」を参照し、領域を確保してください。

すでにサーバに割り当てられているボリュームをStorage Cluster機能で使用する場合は、上記の条件を満たすようにSecondaryストレージのETERNUS ディスクアレイにボリュームを作成してください。

また、アドバンスト・コピーが動作している場合は、停止してください。

参照

アドバンスト・コピーを停止する手順は、使用している機能に沿って、以下のどちらかを参照してください。

  • AdvancedCopy ManagerのCopy Control Module機能を使用している場合
    『ETERNUS SF Webコンソール説明書』の「[ストレージ]タブから始める操作」

  • AdvancedCopy Managerのバックアップ運用またはレプリケーション運用機能を使用している場合
    『ETERNUS SF Webコンソール説明書』の「[サーバ]タブから始める操作」－「アドバンスト・コピーに関する操作」

アクセスパスの設定

Storage Cluster機能で切り替えるボリュームをサーバに接続します。この操作は、Primary/SecondaryストレージのそれぞれのETERNUS ディスクアレイで実施してください。

アクセスパス設定は、以下の作業を行う必要があります。

アクセスパス設定は、上記の作業をまとめて実施でき、あるサーバとあるETERNUS ディスクアレイ間の複数のアクセスパスを同時に設定できる、ボリューム割当て機能の使用を推奨します。

注意

ボリューム割当て機能では、1つのHBAから同一ETERNUSディスクアレイに対して、複数のアクセスパスを設定できません。複数のアクセスパスを設定する場合は、アクセスパスの追加手順で、1つずつアクセスパスを設定してください。

参照

  • ボリューム割当ての手順は、『ETERNUS SF Webコンソール説明書』の「ETERNUS ディスクアレイのボリュームの割当て」を参照してください。

  • アクセスパスの追加手順は、『ETERNUS SF Webコンソール説明書』の「ETERNUS ディスクアレイのアクセスパスの追加」を参照してください。

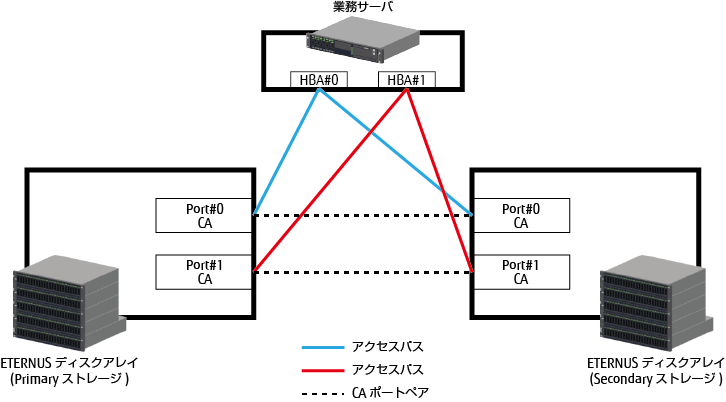

アクセスパスの設定は、以下のとおりです。

注意

  • アクセスパス設定が条件を満たしていない場合は、装置側でエラーとなり、オペレーションログを表示します。対処方法は、『ETERNUS SF メッセージ説明書』を参照してください。

  • Primary/SecondaryストレージのLUNマッピング設定で、ホストLUNには同じ番号を設定してください。CAポートペアの2つのポートにホストアフィニティ設定されたボリュームのうち、ホストLUN No.(HLU)とボリューム容量が一致するボリュームが、同期対象のボリュームになります。

設定の確認

Primary/SecondaryストレージのETERNUS ディスクアレイにアクセスパス設定を実施すると、Storage Cluster機能によるボリュームの同期が開始されます。

指定したボリュームがStorage Cluster機能の対象ボリュームとして正しく設定されているかは、以下の手順で確認してください。

  1. グローバルナビゲーションタブの[ストレージ]をクリックします。
    登録されているETERNUS ディスクアレイが、メインペインに表示されます。

  2. メインペインで、対象ETERNUS ディスクアレイの「名前」部分をクリックします。

  3. カテゴリーペインで、[ボリューム]をクリックします。
    作成されているボリュームが、メインペインに表示されます。[用途]カラムの値に、"/TFOV"の文字列が含まれている場合、そのボリュームはStorage Clusterの対象ボリュームとして正しく設定されています。
    なお、アクセスパスの設定完了からボリュームの同期がすべて完了してフェイルオーバを実行できるようになるまでは、一定時間を要します。同期処理の進捗率は、TFOグループの詳細画面で確認してください。同期が完了し、フェイルオーバを実行できる状態かを確認するには、続けて手順4を実施してください。

  4. カテゴリーペインで、[Storage Cluster]をクリックします。
    カテゴリーペインの項目が、Storage Clusterに関する項目に切り替わり、作成されているTFOグループが、メインペインに表示されます。
    TFOグループの[フェーズ]カラムの値を確認します。

    • "Normal"の場合
      TFOグループ内のボリュームの同期はすべて完了しており、フェイルオーバを実行できる状態です。
      自動Failoverを使用する場合は、以下のことも確認してください。

      • TFOグループの[Failoverモード]が"Auto"である。かつ、

      • TFOグループの[状態]が"Normal"である。

    • "Copying"の場合
      PrimaryストレージからSecondaryストレージに向けてボリュームを同期しています。同期が完了するまで待ち合わせてください。

    • 上記以外の場合
      「9.4.2.6 TFOグループのステータス」を参照してください。

ポイント

以下の2つの条件を満たす場合、Primary/Secondaryストレージ間でアクセス状況データを同期できます。

  • FTV間でStorage Cluster機能によるボリュームの同期が開始できるように設定している

  • ETERNUS ディスクアレイのストレージ自動階層制御機能を利用している

アクセス状況データの同期手順は、『ETERNUS SF Storage Cruiser 運用ガイド Optimization機能編』の「アクセス状況データの同期」を参照してください。

注意

  • CAポートペアになっている2つのポートに対してホストアフィニティ設定されたボリュームのうち、HLU番号と容量が一致するボリュームが同期対象のボリュームとなります。HLU番号と容量を一致させてください。

  • ボリュームの同期では、ペアとなったボリューム間でイニシャルコピーが行われます。イニシャルコピーの所要時間は、転送時の回線速度、品質、圧縮率(データ内容依存)などの影響を受け、大きく変動します。
    所要時間の目安は、以下のとおりです。

    表9.5 イニシャルコピーの所要時間(物理容量が1TBのボリュームにおける目安値)

    イニシャルコピーの条件

    所要時間

    FC-RAポート、IPネットワークは1回線(1Gbit/sec)接続、FCスイッチの典型的なスループット値114MB/sec(=114,000,000byte/sec)(圧縮率50%、遅延なし)

    1.5時間

    FC-RAポート、IPネットワークは1回線(100Mbit/sec)接続、FCスイッチの典型的なスループット値12MB/sec(12,000,000byte/sec)(圧縮率50%、遅延なし)

    13時間

    iSCSI-RAポート、IPネットワークは1回線(1Gbit/sec)接続、iSCSI-RAでの典型的なスループット値26MB/sec(圧縮なし、遅延30msec)

    12時間

図9.15 Storage Cluster機能:同期対象例

上の図は、以下のことを表しています。

  • StorageAのVol#0とStorageBのVol#10のペアは、HLU番号と容量が一致するので、同期(フェイルオーバ)の対象ボリュームです。

  • StorageAのVol#1とStorageBのVol#11のペアは、HLU番号が異なるため、同期の対象とはなりません。

  • StorageAのVol#2とStorageBのVol#12のペアは、容量が異なるため、同期の対象とはなりません。

HLU番号が一致しても、容量が異なるボリュームがひもづいているCAポート同士をペア化しようとした場合、処理は異常終了します。

9.4.2.2 TFOグループのステータス更新

TFOグループのステータスは、定期的に自動更新されます。
即時に最新の状態に更新したい場合は、以下の手順を実施してください。

  1. グローバルナビゲーションタブの[ストレージ]をクリックします。
    登録されているETERNUS ディスクアレイが、メインペインに表示されます。

  2. メインペインで、対象ETERNUS ディスクアレイの「名前」部分をクリックします。

  3. カテゴリーペインで、[Storage Cluster]をクリックします。
    カテゴリーペインの項目が、Storage Clusterに関する項目に切り替わり、作成されているTFOグループが、メインペインに表示されます。

  4. アクションペインで、[TFOグループの状態]の下にある[更新]をクリックします。
    ダイアログが表示されますので、[完了]をクリックします。
    本操作を行うと、選択した装置とペアを構成している装置のTFOステータスも更新されます。

    注意

    • ペアを構成している装置と通信ができない場合、操作はエラー終了します。この場合でも、選択した装置は更新されます。

    • TFOグループのステータスは、「9.4.2.6 TFOグループのステータス」を参照してください。

9.4.2.3 業務ボリュームの追加/削除

Storage Cluster機能の対象となるボリュームを変更する場合、ボリュームの追加/削除を行ってください。具体的には、Primary/SecondaryストレージのETERNUS ディスクアレイに対して、アフィニティ/LUNグループの変更を行う必要があります。どのアフィニティ/LUNグループを変更するかを確認する手順は、以下のとおりです。

  1. グローバルナビゲーションタブの[ストレージ]をクリックします。
    登録されているETERNUS ディスクアレイが、メインペインに表示されます。

  2. メインペインで、対象ETERNUS ディスクアレイの「名前」部分をクリックします。

  3. カテゴリーペインで、[接続性]をクリックします。
    カテゴリーペインの項目が、接続性に関する項目に切り替わります。

  4. カテゴリーペインで、[ホストアフィニティ]をクリックします。
    ホストアフィニティの一覧が、メインペインに表示されます。
    [ポート]列にTFOグループのペアに指定しているポートを含むホストアフィニティを確認してください。そのホストアフィニティに設定されているアフィニティ/LUNグループを変更する必要があります。

参照

アフィニティ/LUNグループ変更の手順は、『ETERNUS SF Webコンソール説明書』の「アフィニティ/LUNグループの変更」を参照してください。

変更を実施したあと、ボリュームの同期がすべて完了してフェイルオーバを実行できるようになるまでは一定時間を要します。同期が完了し、フェイルオーバを実行できる状態になっているかを確認する手順は、「9.4.2.1 業務ボリュームの割当て」の「設定の確認」を参照してください。

注意

  • 1つのアフィニティ/LUNグループに定義できるボリューム数には上限があります。上限は、使用されているETERNUS ディスクアレイのマニュアルを参照してください。

  • Storage Cluster機能の対象となるボリュームの容量拡張とフォーマットはサポートしていません。

  • アドバンスト・コピーが実行されていないこと

9.4.2.4 手動Failover/Failback

Storage Clusterコントローラーを設置し、TFOグループ設定で自動Failoverを設定している場合は、ETERNUS ディスクアレイの故障を検知し自動的にフェイルオーバが実施されます。Storage Clusterコントローラーを設置しない場合や切替えのテストなど、今すぐ切り替える必要がある場合に、手動でフェイルオーバを実行することも可能です。手動でフェイルオーバを実行する場合は、通常モードと強制モードを選択できます。強制モードは「9.4.2.5 強制Failover」を参照してください。

TFOグループ設定で自動Failbackを設定している場合は、PrimaryストレージのETERNUS ディスクアレイが復旧したあと、フェイルバック可能な状態になったことを検知し、自動的にフェイルバックが実施されます。RAID故障から復旧した場合や任意のタイミングで切り替えたい場合は、手動でフェイルバックを実行することも可能です。

手動でフェイルオーバ/フェイルバックを実行する手順は以下のとおりです。なお、フェイルオーバ/フェイルバックは、Primary/Secondaryストレージのどちらからでも実施できます。

  1. グローバルナビゲーションタブの[ストレージ]をクリックします。
    登録されているETERNUS ディスクアレイが、メインペインに表示されます。

  2. メインペインで、対象ETERNUS ディスクアレイの「名前」部分をクリックします。

  3. カテゴリーペインで、[Storage Cluster]をクリックします。
    カテゴリーペインの項目が、Storage Clusterに関する項目に切り替わり、作成されているTFOグループがメインペインに表示されます。

  4. メインペインで、フェイルオーバまたはフェイルバックしたいTFOグループを選択し、アクションペインの[Failover]または[Failback]をクリックします。
    警告のダイアログが表示されます。

  5. フェイルオーバ/フェイルバックを実施する場合は、[OK]をクリックします。

ポイント

PrimaryストレージのETERNUS ディスクアレイの故障や撤去などによりETERNUS ディスクアレイと通信ができない場合は、手動でフェイルオーバを実行できません。Primaryストレージのディスクアレイが停止していることを確認後、強制Failoverを実行してください。

9.4.2.5 強制Failover

PrimaryストレージのETERNUS ディスクアレイの故障や撤去などの理由により、業務サーバからアクセスできなくなった場合だけ、強制Failoverしてください。

  1. グローバルナビゲーションタブの[ストレージ]をクリックします。
    登録されているETERNUS ディスクアレイが、メインペインに表示されます。

  2. メインペインで、対象ETERNUS ディスクアレイの「名前」部分をクリックします。
    PrimaryストレージのETERNUS ディスクアレイを選択してください。

  3. カテゴリーペインで、[Storage Cluster]をクリックします。
    カテゴリーペインの項目が、Storage Clusterに関する項目に切り替わり、作成されているTFOグループが、メインペインに表示されます。

  4. メインペインで、強制FailoverしたいTFOグループを選択し、アクションペインの[強制Failover]をクリックします。
    警告のダイアログが表示されます。

  5. 強制Failoverを実施する場合は、[OK]をクリックします。

注意

PrimaryストレージのETERNUS ディスクアレイが業務サーバに接続されている場合は、本機能を実行しないでください。
本機能を実行すると、SecondaryストレージのETERNUS ディスクアレイは、PrimaryストレージのETERNUS ディスクアレイの状態を確認後、安全なフェイルオーバを試みますが、状態が確認できない場合には、SecondaryストレージのETERNUS ディスクアレイが強制的にActive状態になります。このとき、PrimaryストレージのETERNUS ディスクアレイがサーバに接続されていると、Primary/Secondaryストレージの両ストレージがActive状態となり、WWPN/WWNNの重複によるデータ破壊を起こす可能性があります。

9.4.2.6 TFOグループのステータス

TFOグループの各ステータスの意味は、以下のとおりです。

Active/Standby

そのディスクアレイがサーバに接続中(運用側)であるか、サーバに接続していない(待機側)かを示します。

ステータス

意味

Active

現在、そのディスクアレイがサーバに接続中(運用側)であることを示します。

Standby

現在、そのディスクアレイがサーバに接続していない(待機側)ことを示します。

Unknown (注)

ネットワークの問題などにより、ステータスの更新に失敗しています。
故障によって切り替えられたディスクアレイは、ステータス更新が必ず失敗するため、"Unknown"となります。
「9.4.2.2 TFOグループのステータス更新」を参照して、TFOグループのステータスの更新を実行してください。

注: "Unknown"は、全ステータス共通の意味であるため、以降省略します。

フェーズ

TFOグループの動作状態を示します。TFOグループの設定、フェイルオーバ/フェイルバックなどの操作や、ボリュームの同期状況などに応じて変化します。

ステータス

意味

Initial

TFOグループが設定されていますが、ボリュームが割り当てられていない状態です。
「9.4.1 導入」と「9.4.2 運用」を参照して、設定作業を続行してください。

Maintenance

TFOポートペアやボリューム間のコピーセッションが強制的に解除された状態です。「9.4.1 導入」と「9.4.2 運用」を参照して、設定状況を見直すか、再設定してください。
Primary/Secondaryストレージともにこのステータスのときは、フェイルオーバ/フェイルバックを実行できる状態です。

Copying

PrimaryストレージからSecondaryストレージに向けてボリュームを同期しています。
同期が完了するまで待ち合わせてください。

Normal

ボリュームの同期が完了していて、フェイルオーバを実行できる状態です。

Failovered

フェイルオーバ完了直後の状態です。しばらくしてから更新してください。

Copying Back

Primaryストレージの復旧後、SecondaryストレージからPrimaryストレージに向けてボリュームを同期している状態です。
同期が完了するまで待ち合わせてください。

Failback Ready

Primaryストレージの復旧後、ボリュームの同期が完了していて、フェイルバックを実行できる状態です。

Failbacked

フェイルバック完了直後の状態です。
しばらくしてから更新してください。

Failed

ETERNUS ディスクアレイがダウンしている。または、REC経路が切断されている状態です。
フェイルオーバ/フェイルバックのシーケンス中で、このフェーズが表示された場合は、しばらくしてから更新してください。

Inconsistent (注)

Primary TFOグループとSecondary TFOグループでフェーズの不整合が発生しています。
Primary/SecondaryストレージのそれぞれのTFOグループ詳細画面で、[フェーズ]カラムの値を確認したあと、この表の各指示に従ってください。

注: Storage Clusterのオーバービュー画面だけに表示されます。

状態

TFOグループが正常な状態か、異常な状態のどちらであるかを示します。

ステータス

意味

Halt

TFOグループが異常な状態です。「Halt要因」を参照して、対処してください。

Normal

TFOグループが正常な状態です。

Inconsistent (注)

Primary TFOグループとSecondary TFOグループで状態の不整合が発生しています。
Primary/SecondaryストレージのそれぞれのTFOグループ詳細画面で、[状態]カラムの値を確認したあと、この表の各指示に従ってください。

注: Storage Clusterのオーバービュー画面だけに表示されます。

Halt要因

TFOグループが異常な場合、その原因を示します。

ステータス

意味

None

TFOグループが正常な状態です。対処は不要です。

TFO Group Disconnected

接続先装置との経路が閉塞している、または起動されていない状態です。
経路閉塞の要因を取り除く、または接続先装置を起動してください。

Version Mismatch

接続先装置がStorage Cluster機能をサポートしていないか、ファームウェアがStorage Clusterをサポートしているバージョンではありません。ファームウェアが最新でない場合は、ファームウェアの更新を行ってください。

TFO Group Setting Missing

接続先装置のTFOグループの設定が存在しません。
「9.4.1 導入」と「9.4.2 運用」を参照して、設定状況を見直すか、再設定してください。

TFO Group Setting Mismatch

Secondaryストレージの全RAポートでStorage Clusterのデータ転送が無効化されているか、接続元/先装置のTFOグループの設定に矛盾があります。以下のどちらかの対処を実施してください。

  • Secondaryストレージのポートパラメーターを見直す

  • 「9.4.1 導入」と「9.4.2 運用」を参照して、TFOグループ設定状況を見直すか、再設定する

Monitoring Server Disconnected

Storage Clusterコントローラーへの経路が閉塞している、またはStorage Clusterコントローラーが起動されていない状態です。この状態はStorage Clusterコントローラーが設定されている場合だけ表示されます。以下のどちらの対処を実施してください。

  • Storage ClusterコントローラーとETERNUS ディスクアレイとの通信経路を見直す

  • 「9.5 Storage Clusterコントローラー」を参照して、設定を見直すか、再設定する

注意

上記以外のステータスが表示されたときは、以下の操作を実行してください。

問題が解決しない場合は、表示されたステータスを記録して、当社技術員(SE)に連絡してください。
