RIP方式、NIC切替方式を運用する上での、ルータ/HUB監視機能を設定します。ルータ/HUB監視機能の設定は以下の手順で行います。

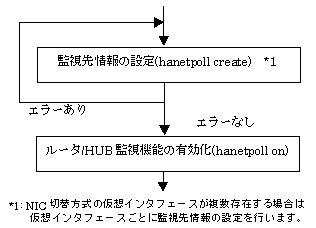

図3.4 ルータ/HUB監視機能の設定手順
ルータ/HUB監視機能の監視先を設定します。本設定にはhanetpollコマンドを使用します。詳細は“7.7 hanetpollコマンド”を参照してください。
ルータ/HUB監視機能を有効にします。本設定には、hanetpoll on コマンドを使用します。hanetpoll on コマンドを実行すると、ルータ/HUBに対するpingコマンドが実行されます。
注意
なお、NIC切替方式では物理インタフェースの活性化を行った後に監視を開始するため、リンクアップの待ち時間（図3.5 ルータ/HUB監視機能基本シーケンスのIDLE秒）が経過するまでは、pingが失敗しても伝送路異常とはみなしません。リンクアップに要する時間は接続するHUBの種別に依存するため、HUBが故障していないにもかかわらず伝送路監視に失敗する場合には、必要に応じてhanetpoll on コマンドの-pパラメタで待ち時間を延長してください。
監視先情報の設定を行った仮想インタフェースが活性化されているときにhanetpoll onコマンドを実行した場合、ルータ/HUB監視機能は即時に有効となります。
監視先情報の設定を行った仮想インタフェースが活性化されていないときにhanetpoll onコマンドを実行した場合、ルータ/HUB監視機能は即時に有効となりません。
また、hanetpoll onコマンドによりルータ/HUB監視機能を有効化した後、監視先情報の設定を行った仮想インタフェースを活性化した場合も、ルータ/HUB監視機能は即時に有効とはなりません。この場合、hanetpoll offコマンドによりルータ/HUB監視機能を一旦無効化し、仮想インタフェースを活性化した後、再度hanetpoll onコマンドによりルータ/HUB監視機能を有効化してください。詳細については“7.7 hanetpollコマンド”を参照してください。
図3.5 ルータ/HUB監視機能基本シーケンス

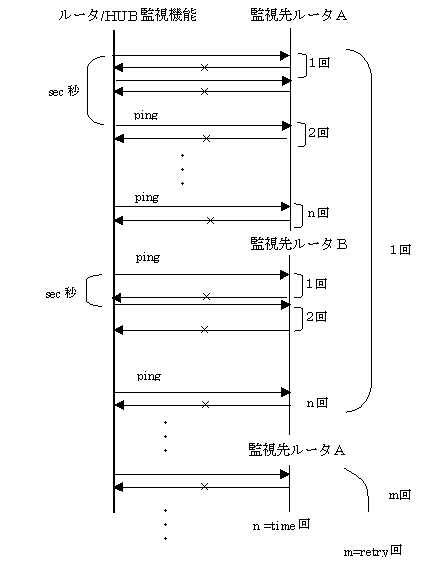

図3.6 ルータ/HUB監視機能異常シーケンス
NIC切替方式におけるHUB監視機能の伝送路異常検出シーケンスについて説明します。
以下に、監視先が1つの場合と、監視先が2つでHUB-HUB間監視を使用する場合についてそれぞれ説明します。
監視先が1つの場合：
異常検出時間 ＝ 監視間隔（秒）×（監視回数 － 1）＋ pingのタイムアウト時間（*1） |
*1: 監視間隔が1秒の場合は1秒となり、それ以外の場合は2秒となります。
デフォルトの設定値では以下のようになります。
5秒 × (5回 ― 1) ＋ 2秒 ＝ 22秒
監視先が2つの場合：
異常検出時間 ＝ 監視間隔（秒）×（監視回数 － 1）＋ pingのタイムアウト時間（*2）× 2回 |
*2: 監視間隔が2秒の場合は1秒となり、それ以外の場合は2秒となります。
デフォルトの設定値では以下のようになります。
5秒 × (5回 ― 1) ＋ 2秒 × 2回 ＝ 24秒

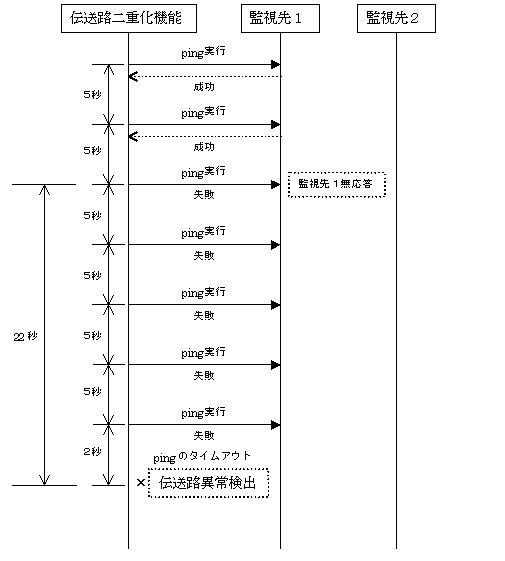

図3.7 伝送路異常検出シーケンス（監視先が1つの場合）

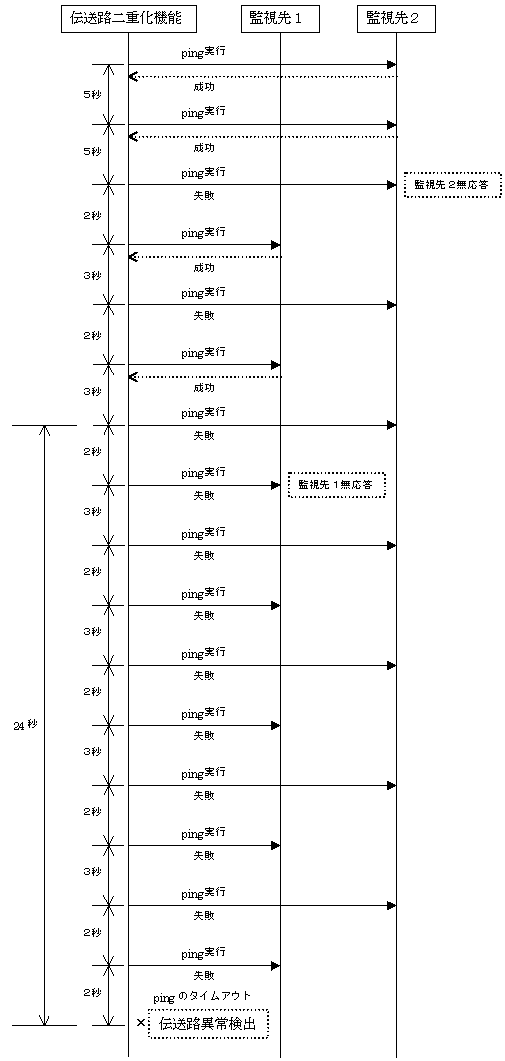

図3.8 伝送路異常検出シーケンス（監視先が2つの場合）
注意
実行したpingが30秒間無反応になった場合、pingのハングアップとして検出し、リトライを行わずに伝送路が異常になったと判断します。pingのハングアップ検出は、Solaris10かつGLSのパッチ914233-10以降を適用している場合に有効になります。
