ETERNUS SF Storage Cruiser 16.2 / AdvancedCopy Manager 16.2 クラスタ適用ガイド

5.1.1 プライマリノードのカスタマイズ

プライマリノードでのカスタマイズ手順を説明します。

5.1.1.1 共通の設定

ETERNUS SF Managerで必要な、プライマリノードのカスタマイズ手順を説明します。

5.1.1.1.1 汎用スクリプトの準備

以下の手順で、プライマリノードで使用する汎用スクリプトを準備します。

1. プライマリノードのETERNUS SF Managerのプログラムディレクトリ配下に、「4.1.1 共通のリソース」で作成した汎用スクリプトファイルを格納します。

2. 格納した汎用スクリプトファイルのアクセス権を設定します。

   格納した汎用スクリプトファイルに対して以下のコマンドを実行します。

   >cacls <ファイル名> /P "NT AUTHORITY\SYSTEM:F" "BUILTIN\Administrators:F" <RETURN>

   ＜実行例＞

   C:\ETERNUS_SF>cacls apache.vbs /P "NT AUTHORITY\SYSTEM:F" "BUILTIN\Administrators:F"
     よろしいですか (Y/N)?y
     処理ファイル: C:\ETERNUS_SF\apache.vbs

5.1.1.1.2 クラスタリソースの作成

プライマリノードで使用するクラスタリソースを作成します。

既存のクラスタサービス(業務)にETERNUS SF Managerを追加する場合

[フェールオーバークラスタマネージャー]画面を利用して、該当のクラスタサービスの業務を停止します。
ただし、ETERNUS SF Managerで使用する共有ディスクはオンラインの状態にしてください。

新規に作成するクラスタサービス(業務)にETERNUS SF Managerを作成する場合

以下の手順に従って、クラスタサービスにETERNUS SF Manager用のクラスタリソースを作成します。

画面のメニューや項目の名称は、OSによって異なる場合があります。

Windows Server 2008およびWindows Server 2012の操作手順を、以下に説明します。

[Windows Server 2008の場合]

ここでは、Windows Server 2008でETERNUS SF Manager用の「サービスまたはアプリケーション」の名前を"ESF-manager"と設定したものとして説明しています。

1. [フェールオーバークラスタマネージャー]画面を起動し、クラスタシステムに接続します。

2. ETERNUS SF Manager用の「サービスまたはアプリケーション」を作成します。

   1. [フェールオーバー クラスタマネージャー]ツリーの[サービスとアプリケーション]を右クリックし、表示されたメニューで[その他のアクション]－[空のサービスまたはアプリケーションの作成]を選択します。
      [サービスとアプリケーション]配下に、[新しいサービスまたはアプリケーション]が作成されます。

   2. [新しいサービスまたはアプリケーション]を右クリックし、表示されたメニューで[プロパティ]を選択します。
      [新しいサービスまたはアプリケーションのプロパティ]ダイアログが表示されます。

   3. [全般]タブの[名前]を変更し、[優先する所有者]でプライマリノードのリソース名を選択し、[適用]ボタンをクリックします。

   4. 設定が適用されてから、[OK]ボタンをクリックします。

3. ETERNUS SF Manager用の「サービスまたはアプリケーション」に、共有ディスクを割り当てます。

   1. [サービスとアプリケーション]－[ESF-manager]を右クリックし、表示されたメニューで[記憶域の追加]を選択します。
      [記憶域の追加]画面が表示されます。

   2. [利用可能なディスク]からETERNUS SF Manager用の共有ディスクを選択し、[OK]ボタンをクリックします。

4. ETERNUS SF Manager用の「サービスまたはアプリケーション」に、クライアントアクセスポイントを割り当てます。

   1. [サービスとアプリケーション]－[ESF-manager]を右クリックし、表示されたメニューで[リソースの追加]－[1 - クライアント アクセス ポイント]を選択します。
      [新しいリソース ウィザード]画面が表示されます。

   2. 以下の項目を設定し、[次へ]ボタンをクリックします。

      • 名前

        「4.1.1 共通のリソース」で用意したネットワーク名を設定します。

      • ネットワーク

        使用するネットワークをチェックします。

      • アドレス

        「4.1.1 共通のリソース」で用意した論理IPアドレスリソース(IPアドレスリソース)を設定します。

   3. [確認]画面に表示された内容を確認し、[次へ]ボタンをクリックします。

   4. [概要]画面に表示された内容を確認し、[完了]ボタンをクリックします。

   5. 設定した内容が反映されていることを確認します。

      画面中央の[ESF-manager の概要]の[サーバー名]に、設定したリソースが追加されていることを確認してください。

[Windows Server 2012の場合]

ここでは、Windows Server 2012でETERNUS SF Manager用の「役割」の名前を"ESF-manager"と設定したものとして説明しています。

1. [フェールオーバークラスタマネージャー]画面を起動し、クラスタシステムに接続します。

2. ETERNUS SF Manager用の役割を作成します。

   1. [フェールオーバー クラスタマネージャー]ツリーの[役割]を右クリックし、表示されたメニューで[空の役割の作成]を選択します。
      [役割]配下に、[新しい役割]が作成されます。

   2. [新しい役割]を右クリックし、表示されたメニューで[プロパティ]を選択します。
      [新しい役割のプロパティ]ダイアログが表示されます。

   3. [全般]タブの[名前]を変更し、[優先所有者]でプライマリノードのリソース名を選択し、[適用]ボタンをクリックします。

   4. 設定が適用されてから、[OK]ボタンをクリックします。

3. ETERNUS SF Manager用の役割に、共有ディスクを割り当てます。

   1. [役割]－[ESF-manager]を右クリックし、表示されたメニューで[記憶域の追加]を選択します。
      [記憶域の追加]画面が表示されます。

   2. [利用可能なディスク]からETERNUS SF Manager用の共有ディスクを選択し、[OK]ボタンをクリックします。

4. ETERNUS SF Manager用の役割に、クライアントアクセスポイントを割り当てます。

   1. [役割]－[ESF-manager]を右クリックし、表示されたメニューで[リソースの追加]－[クライアント アクセス ポイント]を選択します。
      [新しいリソース ウィザード]画面が表示されます。

   2. 以下の項目を設定し、[次へ]ボタンをクリックします。

      • 名前

        「4.1.1 共通のリソース」で用意したネットワーク名を設定します。

      • ネットワーク

        使用するネットワークをチェックします。

      • アドレス

        「4.1.1 共通のリソース」で用意した論理IPアドレスリソース(IPアドレスリソース)を設定します。

   3. [確認]画面に表示された内容を確認し、[次へ]ボタンをクリックします。

   4. [概要]画面に表示された内容を確認し、[完了]ボタンをクリックします。

   5. 設定した内容が反映されていることを確認します。

      画面中央の[ESF-manager]の[リソース]タブの[サーバー名]に、設定したリソースが追加されていることを確認してください。

5.1.1.1.3 所有権の獲得

QuorumディスクとETERNUS SF Managerで使用する、共有ディスクの所有権および業務の所有権を獲得します。

5.1.1.1.4 動的ディスクのファイルコピー

プライマリノードのETERNUS SF Managerの動的ディスクのファイルを、ETERNUS SF Manager用の共有ディスクにコピーします。クラスタ環境を再構築する際に、共有ディスクに旧環境のファイルが残っている場合は、事前に削除してください。

1. エクスプローラなどで、共有ディスク配下に"<ドライブ名>:\ETERNUS_SF"ディレクトリを作成します。

2. エクスプローラなどで、プライマリノードのローカルディスクにあるファイルを、共有ディスクのディレクトリ配下にコピーします。

   ローカルディスク(コピー元)	共有ディスク(コピー先)
   <インストール時のプログラムディレクトリ>\Common\sys\apache\conf	<ドライブ名>:\ETERNUS_SF\apache\conf
   <インストール時のプログラムディレクトリ>\Common\sys\apache\logs	<ドライブ名>:\ETERNUS_SF\apache\logs
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\conf	<ドライブ名>:\ETERNUS_SF\tomcat\conf
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\logs	<ドライブ名>:\ETERNUS_SF\tomcat\logs
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\webapps\esf\WEB-INF\log	<ドライブ名>:\ETERNUS_SF\tomcat\webapps\esf\WEB-INF\log
   <インストール時の環境設定ディレクトリ>\Common\etc\db	<ドライブ名>:\ETERNUS_SF\db
   <インストール時の環境設定ディレクトリ>\Common\etc\message	<ドライブ名>:\ETERNUS_SF\message
   <インストール時の作業用ディレクトリ>\Common\var	<ドライブ名>:\ETERNUS_SF\var
   <インストール時の作業用ディレクトリ>\LM\var	<ドライブ名>:\ETERNUS_SF\LM\var

3. エクスプローラなどで、以下のディレクトリ名を変更します。

   • <インストール時のプログラムディレクトリ>\Common\sys\apache\conf

   • <インストール時のプログラムディレクトリ>\Common\sys\apache\logs

   • <インストール時のプログラムディレクトリ>\Common\sys\tomcat\conf

   • <インストール時のプログラムディレクトリ>\Common\sys\tomcat\logs

   • <インストール時のプログラムディレクトリ>\Common\sys\tomcat\webapps\esf\WEB-INF\log

   • <インストール時の環境設定ディレクトリ>\Common\etc\db

   • <インストール時の環境設定ディレクトリ>\Common\etc\message

   • <インストール時の作業用ディレクトリ>\Common\var

   注意

   上記ディレクトリ配下のファイルをほかのプログラムが使用している場合、ディレクトリ名の変更に失敗することがあります。
   ディレクトリ名の変更に失敗したときは、サーバを再起動してから再実行してください。

5.1.1.1.5 共有ディスクのリンク設定

プライマリノードで、共有データ用共有ディスクのディレクトリへのリンクを設定します。

1. プライマリノードのローカルディスクにあるディレクトリから、共有ディスクのディレクトリに対するシンボリックリンクを設定します。

   シンボリックリンクの設定は、以下のディレクトリに必要です。

   ローカルディスク(リンク元)	共有ディスク(リンク先)
   <インストール時のプログラムディレクトリ>\Common\sys\apache\conf	<ドライブ名>:\ETERNUS_SF\apache\conf
   <インストール時のプログラムディレクトリ>\Common\sys\apache\logs	<ドライブ名>:\ETERNUS_SF\apache\logs
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\conf	<ドライブ名>:\ETERNUS_SF\tomcat\conf
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\logs	<ドライブ名>:\ETERNUS_SF\tomcat\logs
   <インストール時のプログラムディレクトリ>\Common\sys\tomcat\webapps\esf\WEB-INF\log	<ドライブ名>:\ETERNUS_SF\tomcat\webapps\esf\WEB-INF\log
   <インストール時の環境設定ディレクトリ>\Common\etc\db	<ドライブ名>:\ETERNUS_SF\db
   <インストール時の環境設定ディレクトリ>\Common\etc\message	<ドライブ名>:\ETERNUS_SF\message
   <インストール時の作業用ディレクトリ>\Common\var	<ドライブ名>:\ETERNUS_SF\var

   すべてのディレクトリに対し、以下の手順を実行してください。

   1. 「5.1.1.1.4 動的ディスクのファイルコピー」でコピーしたディレクトリの、1つ上位のディレクトリに移動します。

   2. 以下のコマンドを実行します。

      >mklink /d <リンク元のディレクトリ> <リンク先のディレクトリ> <RETURN>

      リンク元のディレクトリには、ローカルディスク(リンク元)のディレクトリを指定します。
      リンク先のディレクトリには、共有ディスク(リンク先)のディレクトリを指定します。

2. レジストリを編集します。

   レジストリエディタを使用して、ライセンス管理機能のvarディレクトリを記憶しているレジストリキーを変更します。

   レジストリキーに記載されているパスを、以下のとおり「5.1.1.1.4 動的ディスクのファイルコピー」でコピーしたコピー先ディレクトリのパスに変更してください。

   変更前	変更後
   <インストール時の作業用ディレクトリ>\LM\var	<ドライブ名>:\ETERNUS_SF\LM\var

   [レジストリキーの表示例]

   HKEY_LOCAL_MACHINE
     SOFTWARE
       Wow6432Node
         Fujitsu
           ETERNUS SF License Manager
             CurrentVersion
               VarPathName

5.1.1.1.6 フォルダのアクセス権の設定

共有ディスクにあるフォルダのアクセス権を設定します。

以下のコマンドを実行してください。

>cacls <フォルダ名> /T /P "NT AUTHORITY\SYSTEM:F" "BUILTIN\Administrators:F" <RETURN>

<フォルダ名>には、"<ドライブ名>:\ETERNUS_SF\var\log"を指定してください。

5.1.1.1.7 データベース用フォルダのアクセス権の設定

共有ディスクにコピーしたETERNUS SF Managerのデータベース用フォルダに、アクセス権を設定します。

プライマリノードで、以下のコマンドを実行してください。

>cacls <ドライブ名>:\ETERNUS_SF\db\data /T /P "NT AUTHORITY\SYSTEM:F" "BUILTIN\Administrators:F" "esfpostgres:C" <RETURN>

5.1.1.2 Storage Cruiserマネージャーのカスタマイズ

以下の手順で、プライマリノードをカスタマイズします。

1. Storage Cruiserマネージャーの環境設定ディレクトリと作業用ディレクトリの配下にあるすべてのファイルを、共有ディスクにコピーします。

   エクスプローラなどで、"<共有ディスク>\ESC\"ディレクトリを作成してください。
   そのあと、以下のデータを、共有ディスクのディレクトリ配下にコピーしてください。

   コピー元ディレクトリ	コピー先ディレクトリ
   <インストール時の環境設定ディレクトリ>\ESC\Manager\etc	<共有ディスク>\ESC\Manager\etc
   <インストール時の作業用ディレクトリ>\ESC\Manager\var	<共有ディスク>\ESC\Manager\var

2. エクスプローラなどで、以下のディレクトリ名を変更します。

   • <インストール時の環境設定ディレクトリ>\ESC\Manager\etc

   • <インストール時の作業用ディレクトリ>\ESC\Manager\var

   以下は、ディレクトリ名の変更例です。

   • C:\ETERNUS_SF\ESC\Manager\etc_original

   • C:\ETERNUS_SF\ESC\Manager\var_original

   注意

   上記ディレクトリ配下のファイルをほかのプログラムが使用している場合、ディレクトリ名の変更に失敗することがあります。
   ディレクトリ名の変更に失敗したときは、サーバを再起動してから再実行してください。

3. プライマリノードで、共有ディスクのディレクトリへのリンクを設定します。

   ローカルディスク(リンク元)	共有ディスク(リンク先)
   <インストール時の環境設定ディレクトリ>\ESC\Manager\etc	<共有ディスク>\ESC\Manager\etc
   <インストール時の作業用ディレクトリ>\ESC\Manager\var	<共有ディスク>\ESC\Manager\var

   すべてのディレクトリに対し、以下のコマンドを実行してください。

   >mklink /d srcDir dstDir <RETURN>

   srcDir には、ローカルディスク(リンク元)のディレクトリを指定します。
   dstDir には、共有ディスク(リンク先)のディレクトリを指定します。

4. ストレージ管理の詳細設定ファイルを編集します。

   テキストエディタを使用して、運用管理サーバ業務の引継ぎIPアドレスを詳細設定ファイルに設定します。

   以下の詳細設定ファイルに、LOGICAL_MANAGER_IPおよびLOGICAL_MANAGER_V6IPの行を追記してください。

   • ファイル名: <共有ディスク>\ESC\Manager\etc\opt\FJSVssmgr\current\sanma.conf

   運用管理サーバ業務の引継ぎIPアドレスによって、追記する内容は以下のように異なります。

   • IPv4アドレスだけの場合

     LOGICAL_MANAGER_IP="<運用管理サーバ業務の引継ぎIPアドレス(IPv4形式)>";

   • IPv6アドレスだけの場合

     LOGICAL_MANAGER_V6IP="<運用管理サーバ業務の引継ぎIPアドレス(IPv6形式)>";

   • IPv4アドレスとIPv6アドレスがある場合

     LOGICAL_MANAGER_IP="<運用管理サーバ業務の引継ぎIPアドレス(IPv4形式)>";
     LOGICAL_MANAGER_V6IP="<運用管理サーバ業務の引継ぎIPアドレス(IPv6形式)>";

   詳細設定ファイルの詳細は、『ETERNUS SF Storage Cruiser 運用ガイド』の「sanma.conf パラメーター説明」にある「LOGICAL_MANAGER_IP」および「LOGICAL_MANAGER_V6IP」を参照してください。

5. プライマリノードのストレージ自動階層制御が利用している動的ディスクのファイルを、共有ディスクにコピーします。

   エクスプローラなどで、"<共有ディスク>\AST\"ディレクトリを作成してください。
   そのあと、以下のデータを、共有ディスクのディレクトリ配下にコピーしてください。

   ローカルディスク(コピー元)	共有ディスク(コピー先)
   <インストール時の環境設定ディレクトリ>\AST\Manager\etc\opt\FJSVssast\data	<共有ディスク>\AST\etc\data
   <インストール時の作業用ディレクトリ>\AST\Manager\var\opt\FJSVssast\data	<共有ディスク>\AST\var\data

6. エクスプローラなどで、以下のディレクトリ名を変更します。

   • <インストール時の環境設定ディレクトリ>\AST\Manager\etc\opt\FJSVssast\data

   • <インストール時の作業用ディレクトリ>\AST\Manager\var\opt\FJSVssast\data

   以下は、ディレクトリ名の変更例です。

   • C:ETERNUS_SF\AST\Manager\etc\opt\FJSVssast\data_original

   • C:ETERNUS_SF\AST\Manager\var\opt\FJSVssast\data_original

   注意

   上記ディレクトリ配下のファイルをほかのプログラムが使用している場合、ディレクトリ名の変更に失敗することがあります。
   ディレクトリ名の変更に失敗したときは、サーバを再起動してから再実行してください。

7. プライマリノードで、共有データ用共有ディスクのディレクトリへのリンクを設定します。

   ローカルディスク(リンク元)	共有ディスク(リンク先)
   <インストール時の環境設定ディレクトリ>\AST\Manager\etc\opt\FJSVssast\data	<共有ディスク>\AST\etc\data
   <インストール時の作業用ディレクトリ>\AST\Manager\var\opt\FJSVssast\data	<共有ディスク>\AST\var\data

   すべてのディレクトリに対し、以下のコマンドを実行してください。

   >mklink /d srcDir dstDir <RETURN>

   srcDir には、ローカルディスク(リンク元)のディレクトリを指定します。
   dstDir には、共有ディスク(リンク先)のディレクトリを指定します。

5.1.1.3 AdvancedCopy Manager CCMのカスタマイズ

プライマリノードをカスタマイズします。

5.1.1.3.1 AdvancedCopy Manager CCM用汎用スクリプトの準備

以下の手順で、プライマリノードで使用する汎用スクリプトを準備します。

1. プライマリノードのETERNUS SF ManagerまたはAdvancedCopy Manager CCMのプログラムディレクトリ配下に、「4.1.4 AdvancedCopy Manager CCMに必要なリソース」で作成した汎用スクリプトファイルを格納します。

2. 格納した汎用スクリプトファイルのアクセス権を設定します。

   格納した汎用スクリプトファイルに対して以下のコマンドを実行します。

   >cacls <ファイル名> /P "NT AUTHORITY\SYSTEM:F" "BUILTIN\Administrators:F" <RETURN>

5.1.1.3.2 カスタマイズ手順

プライマリノードをカスタマイズします。

参考

ここでは、以下の値を使用して説明します。

値	説明
$INS_DIR	ETERNUS SF ManagerまたはAdvancedCopy Manager CCMインストール時の「プログラムディレクトリ」
$ENV_DIR	ETERNUS SF ManagerまたはAdvancedCopy Manager CCMインストール時の「環境設定ディレクトリ」
$TMP_DIR	ETERNUS SF ManagerまたはAdvancedCopy Manager CCMインストール時の「作業用ディレクトリ」
$SHARE_DL	共有データ用共有ディスクの「ドライブ文字」
$SHARE_TOP	共有データ用共有ディスクの「環境設定ディレクトリ」および作業用ディレクトリの「格納先ディレクトリ」

"$SHARE_DL:\$SHARE_TOP"のパス名に使用できる文字は、空白を除く半角英数字です。指定できるパスの長さは76文字以下です。

1. 共有データ用共有ディスクにディレクトリを作成します。

   プライマリノードで、共有データ用共有ディスクに以下のディレクトリを作成してください。

   • $SHARE_DL:$SHARE_TOP\etc

   • $SHARE_DL:$SHARE_TOP\var

2. 環境設定ファイルを、共有データ用共有ディスクにコピーします。

   プライマリノードで、以下のパスのディレクトリ配下を、共有データ用共有ディスクのコピー先ディレクトリにコピーしてください。

   コピー元ディレクトリ	コピー先ディレクトリ
   $ENV_DIR\CCM\etc	$SHARE_DL:$SHARE_TOP\etc
   $TMP_DIR\CCM\var	$SHARE_DL:$SHARE_TOP\var

3. AdvancedCopy Manager CCM設定ファイルのバックアップディレクトリを作成します。

   プライマリノードで、以下のディレクトリを作成してください。

   • $INS_DIR\CCM\noncluster\bin

   • $INS_DIR\CCM\noncluster\micc\sys

   • $INS_DIR\CCM\noncluster\sys

4. .install.sysファイル、.stxc_install.sysファイル、およびsys.propertiesファイルをコピーします。

   プライマリノードで、以下のコピー元ディレクトリのファイルをコピー先へコピーしてください。

   コピー元ディレクトリ	コピー先ディレクトリ
   $INS_DIR\CCM\micc\sys\.install.sys	$INS_DIR\CCM\noncluster\micc\sys\.install.sys
   $INS_DIR\CCM\bin\.stxc_install.sys	$INS_DIR\CCM\noncluster\bin\.stxc_install.sys
   $INS_DIR\CCM\sys\sys.properties	$INS_DIR\CCM\noncluster\sys\sys.properties

   注意

   コピーしたファイルは、「第13章 運用管理サーバ業務のクラスタ環境削除」のときに必要です。

5. .install.sysファイル、.stxc_install.sysファイル、およびsys.propertiesファイルを編集します。

   プライマリノードで、以下のファイルの*1～*4を編集してください。

   • ファイル名: $INS_DIR\CCM\micc\sys\.install.sys

     stxs_optdir= (ここの設定は修正しないでください)
     stxs_etcdir= (ここの設定は修正しないでください)
     stxs_vardir=*1
     stxs_jredir= (ここの設定は修正しないでください)

   • ファイル名: $INS_DIR\CCM\bin\.stxc_install.sys

     stxc_optdir= (ここの設定は修正しないでください)
     stxc_etcdir=*2
     stxc_jredir= (ここの設定は修正しないでください)

   • ファイル名: $INS_DIR\CCM\sys\sys.properties

     com.fujitsu.eternussf.acm.ccm.optpath= (ここの設定は修正しないでください)
     com.fujitsu.eternussf.acm.ccm.etcpath=*3
     com.fujitsu.eternussf.acm.ccm.varpath=*4
     com.fujitsu.eternussf.acm.ccm.micc.path= (ここの設定は修正しないでください)
     com.fujitsu.eternussf.acm.ccm.grapi.path= (ここの設定は修正しないでください)
     com.fujitsu.eternussf.acm.ccm.language= (ここの設定は修正しないでください)

   表5.1 設定値の内容

   設定項目	設定値	設定値の例
   *1	$SHARE_DL:$SHARE_TOP\var\micc	G:\ccmdata\var\micc
   *2	$SHARE_DL:$SHARE_TOP\etc	G:\ccmdata\etc
   *3	$SHARE_DL\:$SHARE_TOP\\etc\\	G\:\\ccmdata\\etc\\
   *4	$SHARE_DL\:$SHARE_TOP\\var\\	G\:\\ccmdata\\var\\

   設定値の例は、$SHARE_DIRがG:ドライブ、$SHARE_TOPがccmdataの場合の例です。

   注意

   *3または*4の$SHARE_TOPが複数のディレクトリ階層の場合、パス区切り文字は「\\」を使用してください。

5.1.1.4 AdvancedCopy Managerマネージャーのカスタマイズ

以下の手順で、プライマリノードをカスタマイズします。

注意

• Administrator権限を持つユーザーで作業を実施してださい。

• Windows Server 2012以降でクラスタセットアップを行う場合は、事前に「フェールオーバー クラスター コマンド インターフェイス」をインストールしてください。

• Windows版WSFCでのカスタマイズ作業をドメインのAdministratorsに所属したユーザーで行う場合、Windowsサービスの「Computer Browserサービス」が開始されている必要があります。

• Telnetサーバーサービスを利用して本処理を実行すると不具合が発生します。Telnetサーバーサービスは利用しないでください。

1. クラスタセットアップ開始指示を行います。

   プライマリノードで以下のクラスタセットアップコマンドを実行します。

   <プログラムディレクトリ>\ACM\bin\stgclset_mscs

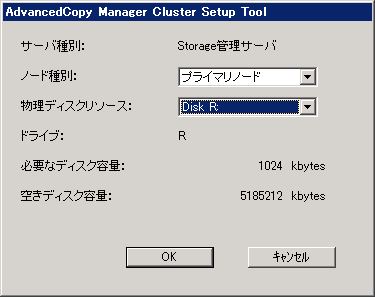

2. ノード種別と共有ディスクを選択します。

   クラスタセットアップコマンドの初期画面が表示されます。



   各項目の説明は以下のとおりです。必要事項を入力後、[OK]ボタンをクリックします。

   項目	説明
   サーバ種別	「Storage管理サーバ」が表示されます。
   ノード種別	「プライマリノード」を選択します。
   物理ディスクリソース	「4.1.1 共通のリソース」で準備した共有データ用共有ディスクのディスクリソースを選択します。
   ドライブ	物理ディスクリソースに対応したドライブ文字が表示されます。
   必要なディスク容量	AdvancedCopy Managerのクラスタ環境に必要な最小のディスク容量が表示されます。
   空きディスク容量	指定したドライブの空き容量が表示されます。

3. プライマリノードのクラスタ情報を設定します。

   クラスタセットアップコマンドの設定画面が表示されます。

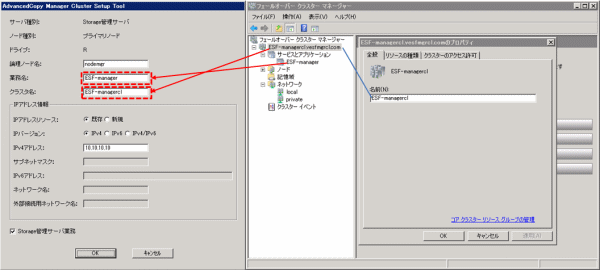

   以下は、Windows Server 2008での「フェールオーバークラスタ管理」画面です。

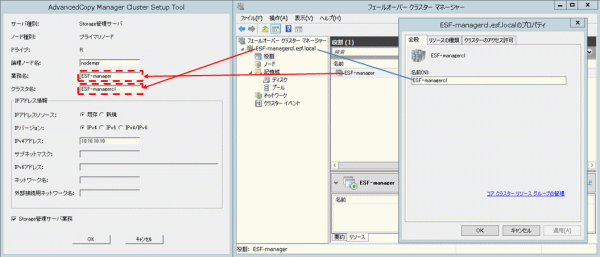

   以下は、Windows Server 2012での「フェールオーバークラスタ管理」画面です。



   各項目の説明は以下のとおりです。必要事項を入力後、[OK]ボタンをクリックします。

   項目	説明
   サーバ種別	「Storage管理サーバ」が表示されます。
   ノード種別	「プライマリノード」であることを確認します。
   ドライブ	物理ディスクリソースに対応したドライブ文字が表示されます。
   論理ノード名	「4.1.3 AdvancedCopy Managerマネージャーに必要なリソース」で準備した論理ノード名を入力します。
   業務名	「4.1.1 共通のリソース」で準備した業務名を入力します。
   クラスタ名	「4.1.1 共通のリソース」で確認したクラスタ名を入力します。
   IPアドレスリソース	運用管理サーバの場合は「既存」を選択します。
   IPバージョン	運用管理サーバの運用を行うIPアドレスのIPバージョンを選択します。
   IPv4アドレス	「4.1.1 共通のリソース」で準備した論理IPアドレスを入力します。 IPバージョンで「IPv4」または「IPv4/IPv6」を選択した場合は、IPv4アドレスを入力します。
   IPv6アドレス	「4.1.1 共通のリソース」で準備した論理IPアドレスを入力します。 IPバージョンで「IPv6」または「IPv4/IPv6」を選択した場合、IPv6アドレスを入力します。IPv6アドレスは、WSFCで使用可能なものを指定してください。
   Storage管理サーバ業務	この項目にチェックします。

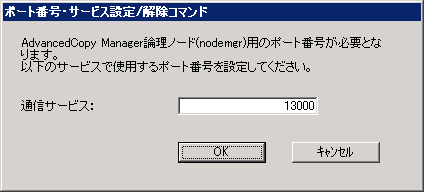

4. ポート番号・サービスを設定します。

   [ポート番号・サービス設定/解除コマンド]画面が表示されます。ただし、設定済みの場合は表示されません。



   項目の説明は以下のとおりです。必要事項を入力後、[OK]ボタンをクリックします。

   項目	説明
   通信サービス	「4.1.3 AdvancedCopy Managerマネージャーに必要なリソース」で準備した業務用通信サービスのポート番号を入力します。

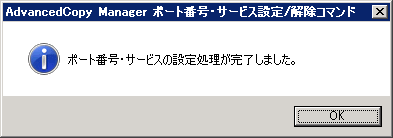

5. ポート番号・サービス設定が完了します。



   [OK]ボタンをクリックします。

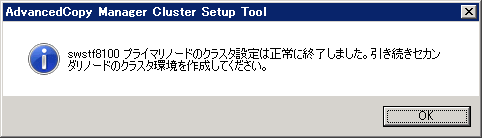

6. プライマリノードのクラスタセットアップを終了します。

   クラスタセットアップの完了画面が表示されるので、[OK]ボタンをクリックしてください。
