ここでは、Interaction Managerのシステム構成を説明します。

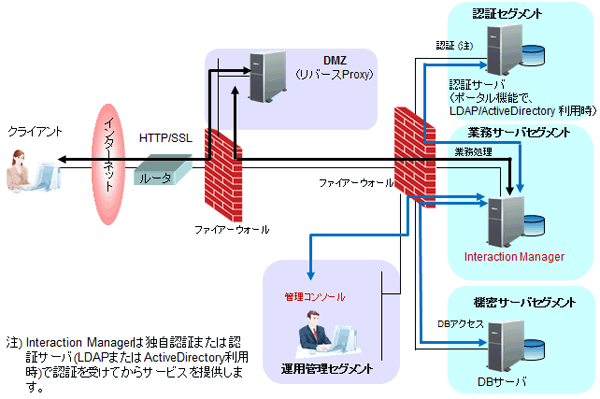

図1.13 システム構成
ポータルを運用する場合
ポータル機能をインターネット環境で利用する場合には、業務サーバセグメント上にInteraction Manager(ポータル機能)を配置します。また、管理コンソールの操作は運用管理セグメントで行ってください。
管理コンソールやポータルで設定されたポータルの情報はDBサーバに格納されます。
Ajaxアプリケーションを運用する場合
Ajaxアプリケーションを業務サーバセグメント上に配置します。
また、Ajaxアプリケーションのシステムの機能・ポリシーにしたがって、各セグメントに機能・データを配置してください。
参考
ゾーン | 想定する利用者 | ポリシー(ゾーンに配置するもの) |
|---|---|---|
DMZ | インターネットユーザ（不特定多数） | インターネットから直接アクセスを受ける機能 |
認証セグメント | インターネットユーザ（不特定多数） | インターネットから直接アクセスさせない機能・データのうち、認証機能 |
機密サーバセグメント | インターネットユーザ（不特定多数） | インターネットから直接アクセスさせない機能・データのうち、機密データ |
業務サーバセグメント | インターネットユーザ（不特定多数） | インターネットから直接アクセスさせない機能・データのうち、認証機能および機密データ以外 |
運用管理セグメント | 組織内の管理者 | サーバのメンテナンス、運用管理の機能 |
