5.3.3 RDBシステムファイルの異常

表5.2 各Symfoware/RDBの資源とDBミラーリングシステムのリカバリの関係
Symfoware/RDBの資源	Symfoware/RDBの状態	ノードの切替えの有無	DBミラーリングシステムのリカバリ	データベースのリカバリ	参照先
RDBディクショナリおよびRDBディレクトリファイル	運用中	なし	－	－	“5.3.3.3 DBミラーリングシステムの資源に対するリカバリが不要な場合”
停止中	あり	－	－	“5.3.3.4 RDBディクショナリおよびRDBディレクトリファイルのリカバリ（ノードの切替えを行った場合）”
監査ログデータベース	運用中	なし	－	－	“5.3.3.3 DBミラーリングシステムの資源に対するリカバリが不要な場合”
停止中	あり	－	－	“5.3.3.5 監査ログデータベースのリカバリ（ノードの切替えを行った場合）”
ロググループ管理ファイル	運用中	なし	－	－	“5.3.3.3 DBミラーリングシステムの資源に対するリカバリが不要な場合”
停止中	あり	△	－	“5.3.3.6 ロググループ管理ファイルのリカバリ（Symfoware/RDBの停止中）”
ログ管理ファイル	運用中	なし	－	－	“5.3.3.3 DBミラーリングシステムの資源に対するリカバリが不要な場合”
停止中	あり	○	－	“5.3.3.7 ログ管理ファイルのリカバリ（Symfoware/RDBの停止中）”
テンポラリログファイル	運用中	なし	－	○(注)	“5.3.3.8 テンポラリログファイルのリカバリ”
正常停止後に切替えた場合	あり	△	○(注)
強制停止後に切替えた場合	○ (DCUの再構築)
アーカイブログファイル	運用中	なし	－	－	“5.3.3.3 DBミラーリングシステムの資源に対するリカバリが不要な場合”
停止中

表5.3 複数のデータベース資源が破壊された場合のリカバリの順番と参照先
リカバリの順番	資源種別	リカバリ方法の参照先
1	ロググループ管理ファイル	RDB運用ガイド “ロググループ管理ファイルのリカバリ”
2	ログ管理ファイル	RDB運用ガイド “ログ管理ファイルのリカバリ”
3	アーカイブログファイル	RDB運用ガイド “アーカイブログファイルのリカバリ”
4	テンポラリログファイル	RDB運用ガイド “テンポラリログファイルのリカバリ”
5	BC ログ管理ファイル	“5.7.5.2 BCログ管理ファイルの異常”
6	RDBディクショナリおよびRDBディレクトリファイル	RDB運用ガイド “RDBディクショナリおよびRDBディレクトリファイルのリカバリ”
7	監査ログデータベース	RDB運用ガイド “監査ログデータベースのリカバリ”
8	データベース	RDB運用ガイド “媒体障害からのリカバリ”または “データベースのリカバリ”

正系ノードのテンポラリログファイルに入出力障害が発生した場合のDBミラーリングシステムのリカバリ方法について説明します。

テンポラリログファイルとDBミラーリングシステムのリカバリの関係

テンポラリログファイルのリカバリ方法によっては、DBミラーリングシステムのリカバリが必要です。以下に、テンポラリログファイルのリカバリ方法とDBミラーリングシステムのリカバリとの関係を示します。

表5.4 テンポラリログファイルのリカバリ方法とDBミラーリングシステムへのリカバリの関係
テンポラリログファイルのリカバリ方法		アーカイブログ運用の有無	正系ノードの DBミラーリングシステムのリカバリ	副系ノードの DBミラーリングシステムのリカバリ
ノードの切替えを行わない場合	Symfoware/RDB運用中のリカバリ	－	ロールバック不可閉塞のデータベースについてのリカバリ	－
ノードの切替えを行う場合	Symfoware/RDBを正常停止してからdxswitchコマンドでノードを切替えた場合のリカバリ	あり	RLP の再登録（注）ロールバック不可閉塞のデータベースの資源についてのリカバリ	－
	Symfoware/RDBを正常停止してからdxswitchコマンドでノードを切替えた場合のリカバリ	なし	DCUの再構築 (全件複写によるデータベースのリカバリを含む)
	Symfoware/RDBを強制停止して切替えた場合のリカバリ(Symfoware/RDBの強制停止によるノード切替え、dxswitchコマンドの実行、またはDBミラーリングシステムによる自動ノード切替え)	あり
		なし

注)ログ管理ファイルをリカバリ対象のボリュームに配置している場合

注意

DBミラーリングシステムの異常監視対象としてテンポラリログファイルを設定している場合には、Symfoware/RDBを強制停止して切り替えます。そのため、Symfoware/RDBの運用中にリカバリする場合や、Symfoware/RDBを正常停止して切り替えるようなリカバリ方法を計画する場合には、異常監視対象として設定しないでください。

参照

DBミラーリングシステムの異常監視対象の設定については、“Mirroring Controller セットアップガイド”の“システムの監視対象と方法”を参照してください。
DCUの再構築については“5.9 DCUの再構築”を参照してください。

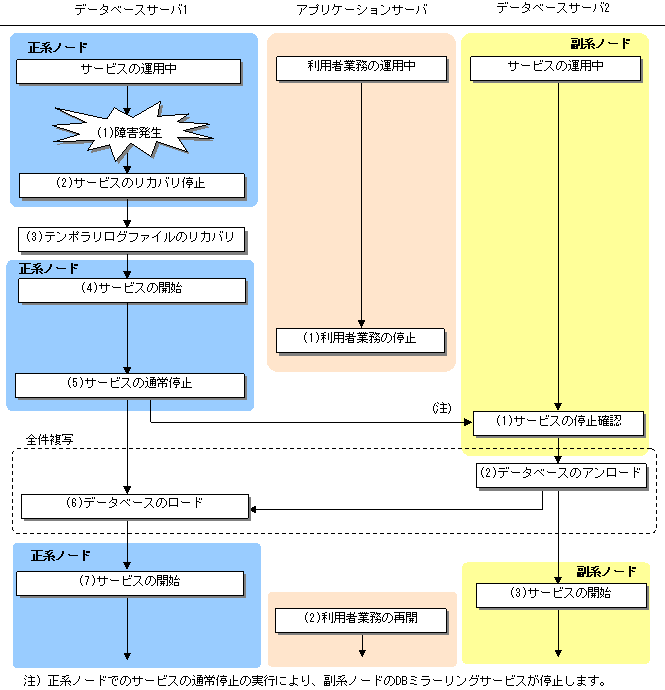

ノードの切替えを行わない場合

副系ノードへノードの切替えを行わずに、Symfoware/RDBの運用中にテンポラリログファイルをリカバリする方法について示します。

本手順では、正系ノードのデータベースの資源がロールバック不可閉塞となる場合があります。
その場合は、該当資源に対して、副系ノードのデータベースからの全件複写を実施する必要があります。

操作の手順

データベースサーバ1の操作

利用者業務の運用中にテンポラリログファイルのアクセスエラーが発生した場合、システムメッセージを出力して、テンポラリログファイルを閉塞します。
dxsvstopコマンドのrオプションを実行してDBミラーリングサービスをリカバリ停止します。
```
$ dxsvstop -r
```
Symfoware/RDBの運用中に行うテンポラリログファイルのリカバリを行います。
dxsvstartコマンドのcオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```
dxsvstopコマンドを実行してDBミラーリングサービスを通常停止します。
```
$ dxsvstop
```
全件複写により正系ノードのデータベースをリカバリします。Symfoware Serverのrdbsloaderコマンドでロールバック不可閉塞になった資源に関してデータをロードします。
dxsvstartコマンドのcオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```

データベースサーバ2の操作

正系ノードでのdxsvstopコマンド実行による副系ノードのDBミラーリングサービス停止を、以下のメッセージにより確認します。
```
SYMFOWARE_SYMDX: INFO: 12136: The DB mirroring service stopped in normal state by the demand from the other node.
```
全件複写により正系ノードのデータベースをリカバリします。Symfoware Serverのrdbunlコマンドでロールバック不可閉塞になった資源に関してデータを退避します。
dxsvstartコマンドのrオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```

アプリケーションサーバの操作

DBミラーリングサービスを停止する前に、利用者業務を停止します。
利用者業務を再開します。

注意

格納データを暗号化している場合でも、rdbunlコマンドを使用して取得したDSIの退避データは暗号化されません。退避データを正系ノードに転送するときは、opensslコマンドなどのツールを使用して退避データを暗号化してください。また、退避データが不要となった際にはファイルを削除してください。

ポイント

ロールバック不可閉塞になった資源については、Symfoware Serverのrdbinfコマンドにより調査可能です。

参照

Symfoware Serverのrdbunlコマンド、rdbinfコマンド、およびrdbsloaderコマンドについては、“ コマンドリファレンス”を参照してください。
退避データファイルの削除方法については“RDB運用ガイド”を参照してください。
ロールバック不可閉塞が発生した場合は“Symfoware/RDBを正常停止してからノードの切替えを行った場合のリカバリ”を参考してください。

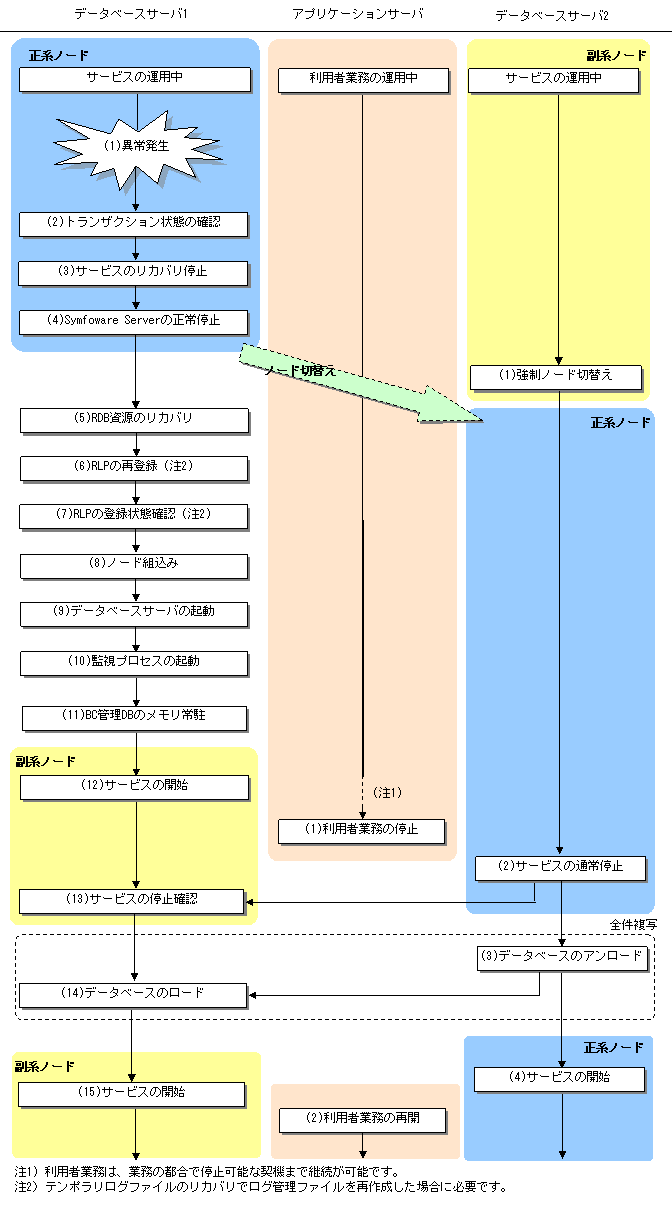

Symfoware/RDBを正常停止してからノードの切替えを行った場合のリカバリ

テンポラリログファイルの閉塞状態から、Symfoware/RDBを正常停止し、ノードの切替えを行ってからリカバリする方法について示します。

本手順では、正系ノードのデータベースがロールバック不可閉塞となる場合があります。その状態で、副系ノードへノードの切替えを行った場合、異常が発生したノードにおいて、以下のリカバリが必要となります。

アーカイブログ運用を行っていない場合
アーカイブログ運用を行っていない場合には、切替え先のノードで利用者業務を継続することができますが、異常が発生したノードは利用不可となります。そのため、DCUの再構築が必要となります。
“Symfoware/RDBを強制停止してからノードの切替えを行った場合のリカバリ”の手順において、Symfoware/RDBの強制停止を通常停止と置き換えて、DCUの再構築を行ってください。
ロールバック不可閉塞となった資源のリカバリ
ロールバック不可閉塞が発生した場合は、該当資源に対して、ノードの切替え先のデータベースからの全件複写が必要です。なお、全件複写を行うためには、利用者業務の停止を伴うため、業務停止可能な時間帯まで待機することが必要です。そのため、全件複写するまでの間に、新たな正系ノードでロールバック不可閉塞となった資源に対するRERUNログを新たな副系ノードで破棄する必要があります。
ログ管理ファイルの再作成に伴うRLP再登録
テンポラリログファイルのリカバリ手順で、ログ管理ファイルを再作成する場合には、ノード組込みを行う直前にDCUを構成する2つのRLPの再登録が必要です。

注意

Symfoware/RDBの停止を検知するとDBミラーリングシステムがノード切替えを行うため、Symfoware/RDBを停止する前にDBミラーリングサービスをリカバリ停止する必要があります。

参照

RERUNログの破棄方法は、対象資源をSymfoware Serverのrdbinhコマンドで閉塞させてから、“5.8.6.4 ログ破棄を利用したリカバリ”を参照して実施してください。Symfoware Serverのrdbinhコマンドについては“コマンドリファレンス”を参照してください。
ノード組込みについては“2.4 ノード組込み”を参照してください。

操作の手順

データベースサーバ1の操作

利用者業務の運用中にテンポラリログファイルのアクセスエラーが発生した場合、メッセージを出力して、テンポラリログファイルを閉塞します。
Symfoware Serverのrdbcninfコマンドを実行し、トランザクションの状態（Tran）の“TINH”が無くなるまで待ちます。
dxsvstopコマンドのrオプションを実行してDBミラーリングサービスをリカバリ停止します。
```
$ dxsvstop -r
```
データベースへのSQLやRDBコマンドの実行を停止してから、Symfoware Serverのrdbstopコマンドを実行し、Symfoware/RDBを正常停止します。
Symfoware/RDBの資源のリカバリとして、以下の操作を行います。
- 障害ボリュームの交換
- ログ管理ファイルの再作成
- アーカイブログファイルの再登録
- テンポラリログファイルの再作成
- ログ管理ファイルを再作成しなかった場合 → 手順8へ
  注）Symfoware/RDBの資源のディスク配置によりリカバリ対象の資源が異なります。

rdbbcrlpコマンドを実行して、ログ管理ファイルに DCUを構成する2つのRLP を再登録します。

$ rdbbcrlp -A -p 複写元RLP名 -S 自側送信用RLMのローデバイス名
$ rdbbcrlp -A -p 複写先RLP名 -S 自側送信用RLMのローデバイス名

rdbbcdcuコマンドのVオプションおよび、bオプションを実行してRLP が正常に登録されたことを確認します。

例

$ rdbbcdcu -V -b

LogGroup             : system
RLCbuffNum           : -
RLCbuffSize          : -
RLCnum               : 3
RLCsize              : 10240K
RLPid  RLPname  Kind       OnMode   OnStat     RLPstat       InhCause   ConStat        DisConCause
    1  rlp001   origin     capture  online     normal        -          disconnection  own-stop
    2  rlp002   duplicate  init     standby    normal        -          disconnection  own-stop

dxrebuildコマンドによりノード組込みを行います。
```
$ dxrebuild
```
データベースサーバを起動します。
監視プロセスを起動します。
BC管理DBをメモリ常駐します。
dxsvstartコマンドのrオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```
正系ノードでのdxsvstopコマンド実行により、副系ノードのDBミラーリングサービスが停止されたことを、以下のメッセージにより確認します。
```
SYMFOWARE_SYMDX: INFO: 12136: The DB mirroring service stopped in normal state by the demand from the other node.
```
全件複写により副系ノードのデータベースをリカバリします。Symfoware Serverのrdbsloaderコマンドでロールバック不可閉塞になった資源に関してデータをロードします。
dxsvstartコマンドのrオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```

データベースサーバ2の操作

dxswitchコマンドのnオプションを実行してノードの切替えを行います。
```
$ dxswitch -n
```
dxsvstopコマンドを実行してDBミラーリングサービスを通常停止します。
```
$ dxsvstop
```
全件複写により副系ノードのデータベースをリカバリします。Symfoware Serverのrdbunlコマンドでロールバック不可閉塞になった資源に関してデータを退避します。
dxsvstartコマンドのcオプションを実行してDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```

アプリケーションサーバの操作

DBミラーリングサービスを停止する前に、利用者業務を停止します。
利用者業務を再開します。

注意

格納データを暗号化している場合でも、rdbunlコマンドを使用して取得したDSIの退避データは暗号化されません。退避データを副系ノードに転送するときは、opensslコマンドなどのツールを使用して退避データを暗号化してください。また、退避データが不要となった際にはファイルを削除してください。

ポイント

ノードの切替えが発生してから、正系ノードで利用者業務を継続する場合は、ログ破棄したデータベースのリカバリを利用して利用者業務を継続します。利用者業務を停止した後、ロールバック不可閉塞となった資源を全件複写してリカバリします。

参照

テンポラリログファイルのリカバリについては“ RDB運用ガイド”を参照してください。
Symfoware Serverのrdbcninfコマンド、rdbsloaderコマンド、rdbunlコマンド、およびrdbstopコマンドについては“コマンドリファレンス”を参照してください。
ログ破棄したデータベースのリカバリについては“5.8.6.4 ログ破棄を利用したリカバリ”を参照してください。
全件複写によるリカバリについては“5.4.2.2 全件複写によるデータベースのリカバリ”を参照してください。
監視プロセスの起動については“2.1.3 監視プロセスの起動”を参照してください。
BC管理DBのメモリ常駐については“2.1.4 BC管理DBのメモリ常駐”を参照してください。
退避データファイルの削除方法については“RDB運用ガイド”を参照してください。

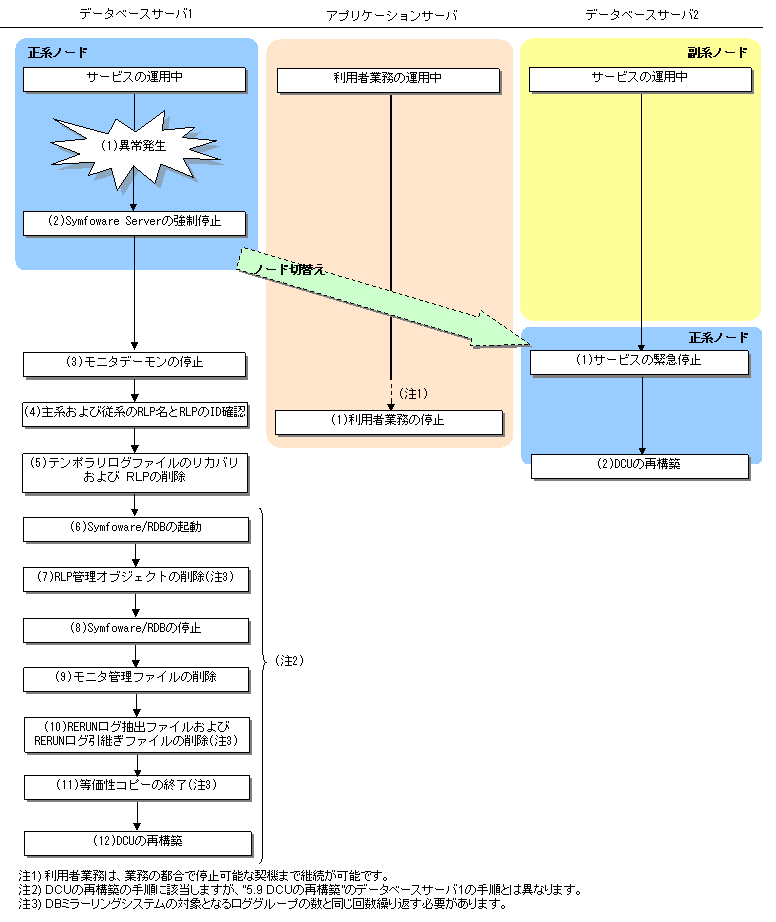

Symfoware/RDBを強制停止してからノードの切替えを行った場合のリカバリ

テンポラリログファイルの閉塞状態から、Symfoware/RDBを強制停止して、ノード切替えを行った場合（正系ノードでのrdbstopコマンドのeオプションの実行、dxswitchコマンドを実行、またはDBミラーリングシステムによる自動ノード切替え）のリカバリ方法について説明します。

Symfoware/RDBを強制停止した場合には、切替え先のノードで利用者業務を継続することができますが、異常が発生したノードは利用不可となります。そのため、DBミラーリングサービスを緊急停止してから、利用者業務が停止可能な時間帯に全DCUの再構築を行う必要があります。

操作の手順

データベースサーバ1の操作

利用者業務の運用中にテンポラリログファイルのアクセスエラーが発生した場合、メッセージを出力して、テンポラリログファイルを閉塞します。
Symfoware Serverのrdbstopコマンドのeオプションを実行し、Symfoware/RDBを強制停止します。
```
$ rdbstop -e
```
dxstopコマンドを実行して、モニタデーモンの停止を行います。
```
$ dxstop
```

各ロググループのDCUを構成するRLPのRLP名とIDを確認します。Vオプションおよびbオプションを指定したrdbbcdcuコマンドを実行して、出力されるRLP名とRLPidを確認します。ここで確認したRLP名とRLPのIDは、以降で行うRLP管理オブジェクトの削除手順で使用します。

例

$ rdbbcdcu -V -b

LogGroup             : system
RLCbuffNum           : -
RLCbuffSize          : -
RLCnum               : 10
RLCsize              : 10240k
RLPid  RLPname  Kind       OnMode   OnStat     RLPstat     InhCause   ConStat           DisConCause
    1  rlp001   origin     capture  online     normal      -          disconnection     own-stop
    2  rlp002   duplicate  init     standby    normal      -          disconnection     own-stop

Symfoware/RDBを強制停止した場合に行うテンポラリログファイルのリカバリとして、以下の操作を行います。
- 障害ボリュームの交換
- ログ管理ファイルの再作成
- アーカイブログファイルの再登録
- テンポラリログファイルの再作成
- RLPの削除
  Symfoware/RDBの資源のディスク配置によるログ管理ファイルの再作成の有無やアーカイブログ運用の有無によって、リカバリ手順が異なります。以降で、運用毎のリカバリ手順を示します。
  ポイント
  本手順では、Symfoware/RDBの資源のリカバリ手順における、Mirroring Controllerの資源のリカバリの関係について記述しているため、“RDB運用ガイド”のSymfoware/RDBの資源のリカバリ手順を参照・併用しながら、リカバリを行ってください。
ログ管理ファイルの再作成を行わない場合（アーカイブログ運用の有無共通）
1. 障害ボリュームを交換
2. DCUを構成するすべてのRLPを削除
  rdbbcrlpコマンドのEオプションおよび、pオプションを実行して、すべてのロググループごとにRLPを削除します。
  $ rdbbcrlp -E -p 主系RLPのRLP名
  $ rdbbcrlp -E -p 従系RLPのRLP名
3. テンポラリログファイルの再作成
  Symfoware Serverのrdblogコマンドを実行して、テンポラリログファイルを再作成します。
ログ管理ファイルの再作成を行う場合
アーカイブログ運用ありの場合
1. 障害ボリュームを交換
2. ログ管理ファイルの再作成
  システムロググループでは、Symfoware ServerのrdblogコマンドのIオプションを実行して、ログ管理ファイルを再作成します。
  ユーザロググループでは、Symfoware ServerのrdblogコマンドのIオプションおよび、rオプションを実行して、ログ管理ファイルを再作成します。
3. アーカイブログファイルの再登録
  Symfoware ServerのrdblogコマンドのAオプションおよび、aオプションを実行して、アーカイブログファイルを再登録します。
4. テンポラリログファイルの再作成
  Symfoware ServerのrdblogコマンドのGオプション、tオプションおよび、rオプションを実行して、テンポラリログファイルを再作成します。
5. BCログ管理ファイルの再作成
  rdbbclogコマンドのMオプションおよび、rオプションを実行して、BCログ管理ファイルを再作成します。
アーカイブログ運用なしの場合
1. 障害ボリュームを交換
2. ログ管理ファイルの再作成
  システムロググループでは、Symfoware ServerのrdblogコマンドのIオプションを実行して、ログ管理ファイルを再作成します。
  ユーザロググループでは、Symfoware ServerのrdblogコマンドのIオプションおよび、rオプションを実行して、ログ管理ファイルを再作成します。
3. テンポラリログファイルの作成
  Symfoware ServerのrdblogコマンドのGオプションおよび、tオプションを実行して、テンポラリログファイルを作成します。
4. BCログ管理ファイルの再作成
  rdbbclogコマンドのMオプションおよび、rオプションを実行して、BCログ管理ファイルを再作成します。
Symfoware Serverのrdbstartコマンドを実行し、Symfoware/RDBを起動します。
```
$ rdbstart
```
DCUを構成するRLPに対応するRLP管理オブジェクトを削除します。
ただし、手順5でのログ管理ファイルの再作成やRLPの削除によって、RLPの管理情報が失われるため、以下の手順により、主系および従系RLPに対応するRLP管理オブジェクトのDSI名およびデータベーススペース名を特定して、すべてのロググループごとに削除します。
1. BC管理スキーマのデータベース名を特定
  BC構成パラメタファイル内のBCMNDBパラメタに指定したBC管理スキーマのデータベース名を特定します。
2. BC管理オブジェクトのDSI名を特定
  手順4により取得したRLPのIDにより、RLP管理オブジェクトのDSI名を特定します。DSI名の特定方法については、“B.1 BC管理DBの構成”を参照してください。
3. RLP管理オブジェクトのDSIを削除
  手順aおよび手順bで特定したデータベース名およびDSI名より、Symfoware Serverのrdbddlexコマンドを利用して、主系および従系RLPのRLP管理オブジェクトのDSIを削除します。
4. BC管理DBのデータベーススペース名を特定
  手順4により取得したRLPのIDにより、RLP管理オブジェクトのデータベーススペース名を特定します。
5. RLP管理オブジェクトのデータベーススペースを削除
  手順aおよび手順dで特定したデータベース名およびデータベーススペース名より、Symfoware Serverのrdbddlexコマンドを利用して、主系および従系RLPのRLP管理オブジェクトのデータベーススペースを削除します。
Symfoware Serverのrdbstopコマンドを実行し、Symfoware/RDBを停止します。
```
$ rdbstop
```
モニタ管理ファイルの削除を行います。DBミラーリング動作環境ファイルのDX_MANAGE_PATHパラメタに指定したディレクトリ配下のモニタ管理ファイルをすべて削除するか、またはセットアップスクリプトdxdelmonenv.shを実行して削除します。
```
$ dxdelmonenv.sh [-t 作業用ディレクトリ]
```
セットアップスクリプトdxdelrlpenv.shのdオプションおよび、pオプションを実行して、従系RLPの複写先RLPのRERUNログ抽出ファイルおよびRERUNログ引継ぎファイルを、すべてのロググループごとに削除します。
```
$ dxdelrlpenv.sh -d 従系RLPのRLP定義ファイル -p 従系RLPのRLP名
```
RECテンプレート作成シェルスクリプトdxreccancel.shのdオプションおよび、xオプションを利用して、すべてのロググループの主系RLPに対して等価性コピーを終了します。
```
# dxreccancel.sh -d 主系RLPのRLP定義ファイル -x
```
全DCUを再構築します。
全DCUの再構築の手順で、RLP定義ファイルの修正以降を実施します。

データベースサーバ2の操作

dxsvstopコマンドのtermオプションを実行して、DBミラーリングサービスを緊急停止します。
```
$ dxsvstop -term
```
全DCUの再構築を行います。

アプリケーションサーバの操作

DCUの再構築を行う前に、利用者業務を停止します。

注意

異常が発生したノードでのDCUの再構築手順は“5.9 DCUの再構築”の手順と異なります。
RLP管理オブジェクトの削除では、セットアップスクリプトdxdelmnobj.shを利用することはできません。

参照

Symfoware/RDBの強制停止、起動、および、各コマンドについては“ コマンドリファレンス”を参照してください。
Symfoware/RDBの停止および起動については“ セットアップガイド”を参照してください。
データベーススペース名の特定方法およびBC管理DBの構成については“B.1 BC管理DBの構成”を参照してください。
モニタ管理ファイルのファイル名については“Mirroring Controller セットアップガイド”の“Mirroring Controllerの資源のファイル名”を参照してください。
DCUの再構築については“5.9 DCUの再構築”を参照してください。
