7.3.5.1 シーン「バルブ操作」

  1. [点検作業]シナリオを選択して下さい。
  2. 表示されたシーン一覧から[バルブ操作]を選択してください。
  3. 以下のAR重畳表示定義を作成してください。

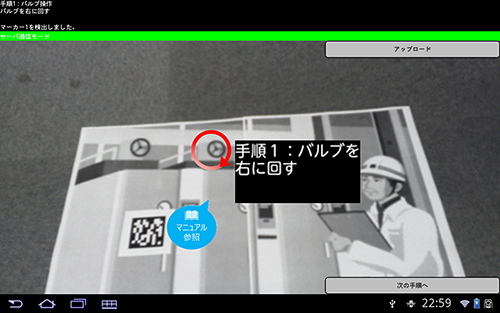

図 7.2 バルブ操作における重畳表示例

業務サンプル_バルブ矢印の追加
[基本図形追加]を選択し、以下の内容を入力して下さい。

入力対象

入力内容

基本情報

AR重畳表示定義名

業務サンプル_バルブ矢印

ARマーカーID

1

基本図形選択

基本図形

配置情報

投影方法

2D

座標位置

X

1.5

Y

2.5

Z

0.0

回転

X

0.0

Y

0.0

Z

0.0

スケール

X

0.2

Y

0.2

Z

0.2

その他

タップアクションを利用する

しない

業務サンプル_バルブ手順の追加
[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象

入力内容

基本情報

AR重畳表示定義名

業務サンプル_バルブ手順

ARマーカーID

1

テキスト情報

テキスト

手順1:バルブを右に回す

フォントサイズ

20

フォントカラー

#[B00000] 透明度255

背景色

#[FFC0C0] 透明度255

折り返し

有り

領域の高さ

80

領域の幅

160

配置情報

投影方法

2D

座標位置

X

4.0

Y

1.5

Z

0.0

回転

X

0.0

Y

0.0

Z

0.0

スケール

X

1.0

Y

1.0

Z

1.0

その他

タップアクションを利用する

する

スクリプトアクション

Apl.shiftScene(true)

業務サンプル_マニュアルの追加
[ファイル追加]を選択し、以下の内容を入力して下さい。

入力対象

入力内容

基本情報

AR重畳表示定義名

業務サンプル_マニュアル

ARマーカーID

1

ファイル選択

URL

MANUALPOP.pngのURL

配置情報

投影方法

2D

座標位置

X

1.0

Y

0.0

Z

0.0

回転

X

0.0

Y

0.0

Z

0.0

スケール

X

0.5

Y

0.5

Z

0.5

その他

タップアクションを利用する

する

URLアクション

MANUAL.pdfのURL
