NETSTAGE/FIC V1.0 説明書

付録B FNA-ACパススルー通信の定義例

本付録では、FNA-ACパススルー通信の基本的な構成図および定義例を示します。

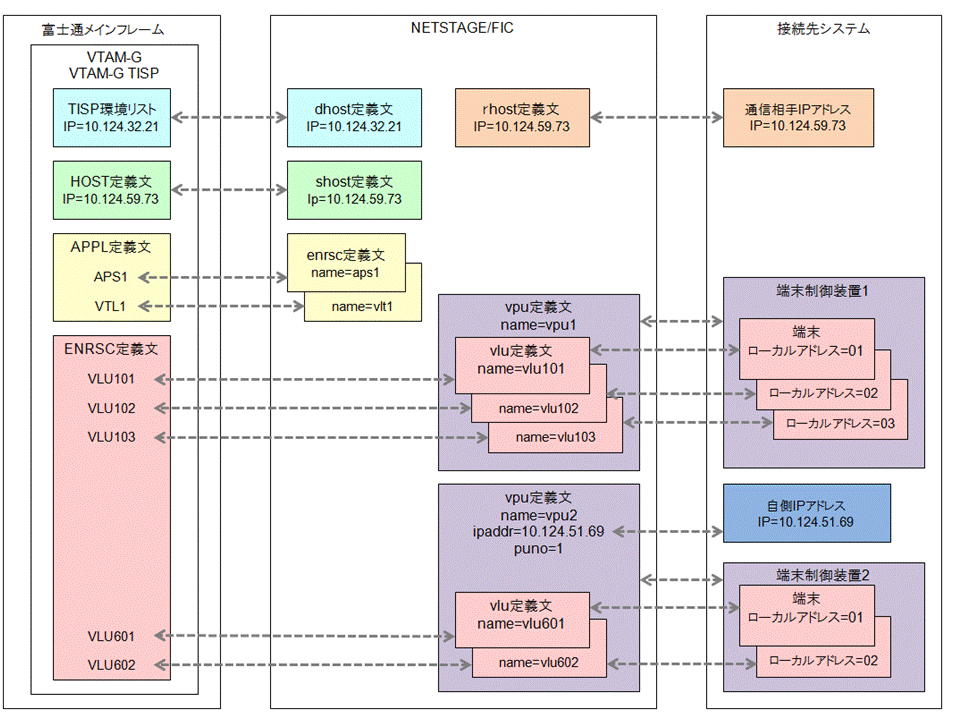

基本的な構成を図B.1に示します。

図B.1 基本的な構成図

FNA-ACパススルー通信の定義例

###
#   system definition
###
sys name=sysfic01 maxvlu=50 maxvpu=50 prtctype=ticf
procgr name=fnafic01

###
#   communication definition
###
shost name=shost01 ipaddr=10.124.59.73 autoact=yes keepalive=60
dhost name=dhost01 ipaddr=10.124.32.21
enrsc name=aps1 dhost=dhost01
enrsc name=vtl1 dhost=dhost01
rhost name=rhost01 ipaddr=10.124.59.73

###
# term definition
###
# callin
vpu name=vpu1 rhost=rhost01 procgr=fnafic01 calltype=in
vlu name=vlu101 laddr=01 shost=shost01 term=actrm003 vpu=vpu1 rrcinf=acjdsp
vlu name=vlu102 laddr=02 shost=shost01 term=actrm003 vpu=vpu1 rrcinf=acjdsp
vlu name=vlu103 laddr=03 shost=shost01 term=actrm004 vpu=vpu1
# callout
vpu name=vpu6 rhost=rhost01 procgr=fnafic01 ipaddr=10.124.51.69 puno=1 calltype=inout
vlu name=vlu601 laddr=01 shost=shost01 term=actrm003 vpu=vpu6 rrcinf=acjdsp
vlu name=vlu602 laddr=02 shost=shost01 term=actrm004 vpu=vpu6

rrcinf name=acjdsp fmprof=03 tsprof=03 priprot=b1 secprot=90 comprot=3080 \
       pservic=70103110f900000000000200 psndpac=00 srcvpac=00 ssndpac=00 rusizes=8585

FNA-ACパススルー通信の定義例（リスト形式）

# sys
fna_sys.txt

# communication
fna_com.txt

# term
fna_term.txt

fna_sys.txtファイルの内容

sys name=sysfic01 maxvlu=50 maxvpu=50 prtctype=ticf
procgr name=fnafic01

fna_com.txtファイルの内容

shost name=shost01 ipaddr=10.124.59.73 autoact=yes keepalive=60
dhost name=dhost01 ipaddr=10.124.32.21
enrsc name=aps1    dhost=dhost01
enrsc name=vtl1    dhost=dhost01
rhost name=rhost01 ipaddr=10.124.59.73

fna_term.txtファイルの内容

# callin
vpu name=vpu1 rhost=rhost01 procgr=fnafic01 calltype=in
vlu name=vlu101 laddr=01 shost=shost01 term=actrm003 vpu=vpu1 rrcinf=acjdsp
vlu name=vlu102 laddr=02 shost=shost01 term=actrm003 vpu=vpu1 rrcinf=acjdsp
vlu name=vlu103 laddr=03 shost=shost01 term=actrm004 vpu=vpu1
# callout
vpu name=vpu6 rhost=rhost01 procgr=fnafic01 ipaddr=10.124.51.69 puno=1 calltype=inout
vlu name=vlu601 laddr=01 shost=shost01 term=actrm003 vpu=vpu6 rrcinf=acjdsp
vlu name=vlu602 laddr=02 shost=shost01 term=actrm004 vpu=vpu6

rrcinf name=acjdsp fmprof=03 tsprof=03 priprot=b1 secprot=90 comprot=3080 \
       pservic=70103110f900000000000200 psndpac=00 srcvpac=00 ssndpac=00 rusizes=8585
