HA Database Ready 設置ガイド

4.3 外部ネットワーク接続

注意

本セクションの内容はお客様自身にご確認いただく必要がございます。

外部ネットワークの接続自体は、HA Database Readyのセットアップ(“利用ガイド”の“セットアップ”を参照)完了後に実施してください。本セクションの説明で接続方法を確認の上、HA Database Readyのセットアップ作業を行ってください。

HA Database Readyとお客様のネットワーク環境の接続について説明します。
HA Database Readyとお客様環境を接続時に、接続ポートはAutoMDI/MDI-Xで動作します。

HA Database Readyとお客様のネットワーク環境の接続を以下に模式的に示します。

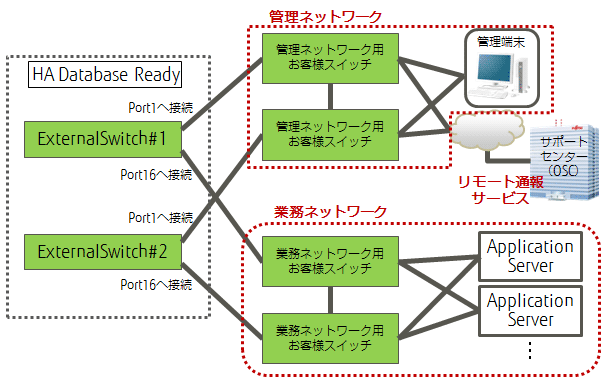

図4.1 Application Server間、管理端末間二重化時の接続例

管理ネットワーク

お客様の管理ネットワークと接続して、HA Database Readyの状態の監視と制御を行うことができます。

管理ネットワーク上にご用意いただく端末(管理端末)で、HA Database ReadyのAppliance Managerを使用して、HA Database Readyの設定や監視が行えます。また、HA Database Readyは、お客様環境の運用管理サーバが備えている SNMP（装置監視）、SMTP（メール送信）、NTP（時間補正）などとの連携も可能です。

HA Database Readyからお客様管理ネットワークへの接続には、HA Database Ready のExternalSwitchと、管理ネットワーク用お客様スイッチを接続します。

ExternalSwitchはExternalSwitch#1のPort1とExternalSwitch#2のPort1を使用します。

各スイッチのPort1は、オートネゴシエーション(注)モードで動作します。

注意

オートネゴシエーション機能とは、IEEE802.3uに規定された2装置間のプロトコルです。優先順位に従い、通信速度、通信モード(全二重/半二重)およびフロー制御の設定を自動的に行う機能です。

一方がオートネゴシエーションで、他方がFULL(全二重）の固定で接続すると、通信モードはHALF(半二重)と認識されます。この場合、エラー率が高いなど正常な通信ができないことがありますので、通信モードを正しく設定して接続してください。

自装置	接続相手
	Auto-Nego	10M固定		100M固定
		FULL	HALF	FULL	HALF
Auto-Nego (ExternalSwitch)	○ 1G/FULL、100M/FULL、100M/HALF、10M/FULL、	× (注) 10M/HALF	○ 10M/HALF	× (注) 100M/HALF	○ 100M/HALF

Auto-Nego: オートネゴシエーション、FULL：通信モードが全二重、 HALF：通信モードが半二重
○：接続可能、×：接続不能
注） リンクは確立するが、通信設定が異常

接続に必要なネットワークケーブルはお客様自身によりご用意ください。必要なケーブルの仕様・本数は以下の通りです。

ケーブル仕様	本数
ツイストペアケーブル(カテゴリー5e以上)	2

業務ネットワーク

アプリケーションサーバと、HA Database Readyを接続し、業務の運用に使用します。

HA Database Readyからお客様業務ネットワークへの接続には、HA Database Ready のExternalSwitchと、業務ネットワーク用お客様スイッチを接続します。

ExternalSwitchは、ExternalSwitch#1のPort16とExternalSwitch#2のPort16を使用します。

接続に必要なネットワークケーブル・部材はお客様自身によりご用意ください。

必要なケーブル・部材の仕様・本数は以下の通りです。

接続方法	仕様	数量	備考
1GbE接続	ツイストペアケーブル(カテゴリー5e以上)	2
10GbE接続 (マルチファイバーチャネルケーブル使用時)	マルチモードファイバーチャネルケーブル	2
	SFP+ Module(ExternalSwitch用)	2	“2.3.2 10GbE接続オプション”参照
	SFP+ Module(業務ネットワーク用お客様スイッチ用)	2	お客様使用スイッチでサポートされているSFP+ Moduleをご用意ください。
10GbE接続 (Twinaxケーブル使用時)	Twinaxケーブル(PY-CBN002、PY-CBN005、PY-CBN010)	2	お客様使用スイッチで左記のTwinaxケーブルを使用可能かご確認ください。

1GbE接続で接続する場合は、オートネゴシエーションモードで動作します。

一方がオートネゴシエーションで、他方がFULL(全二重）の固定で接続すると、通信モードはHALF(半二重)と認識されます。この場合、エラー率が高いなど正常な通信ができないことがありますので、通信モードを正しく設定して接続してください。

自装置	接続相手
	Auto-Nego	10M固定		100M固定
		FULL	HALF	FULL	HALF
Auto-Nego (ExternalSwitch)	○ 1G/FULL、100M/FULL、100M/HALF、10M/FULL、	× (注) 10M/HALF	○ 10M/HALF	× (注) 100M/HALF	○ 100M/HALF

Auto-Nego: オートネゴシエーション、FULL：通信モードが全二重、 HALF：通信モードが半二重
○：接続可能、×：接続不能
注） リンクは確立するが、通信設定が異常

リモート通報サービス

HA Database Readyでは、ハードウェア装置の状態を富士通サポートセンター（集中監視センター：OSC）に通知（E-mail 送信）するリモート通報サービスをご利用いただけます。本サービスによりOSCの支援または管理下で、装置の状態を遠隔地（リモート）より監視し、円滑な保守担当員の作業をサポートします。

ポイント

• リモート通報サービスは、サービスの利用を希望されるお客様を対象に、HA Database Readyのセットアップ完了後に、当社の保守技術者がお客様環境のヒアリングを元に、日程を事前調整の上、実施します。

• リモート通報サービスは、インターネット回線を利用してEメールを送信するため、お客様のネットワーク環境にHA Database Readyから利用できるメール送信サーバ(SMTPサーバ)が必要です。

以下に、IPアドレスの準備、管理ネットワーク・業務ネットワークへの接続方法について説明します。
