Interstage AR Processing Server V1.0.1 開発ガイド

6.3.5 オーサリング

サンプルアプリケーションではサーバオーサリングによりAR重畳表示定義を作成します。データ管理コンソールから、オーサリングを行って下さい。

6.3.5.1 シーン「バルブ操作」

1. [点検作業]シナリオを選択して下さい。

2. 表示されたシーン一覧から[バルブ操作]を選択してください。

3. 以下のAR重畳表示定義を作成してください。

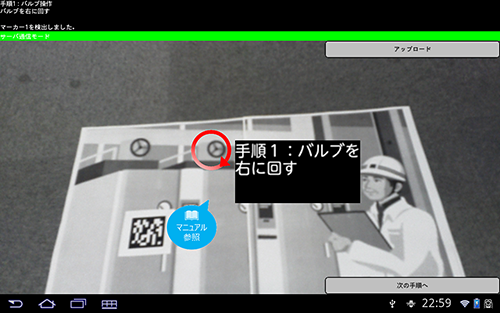

   図6.2 バルブ操作における重畳表示例



業務サンプル_バルブ矢印の追加

[基本図形追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_バルブ矢印
	ARマーカーID		1
基本図形選択	基本図形
配置情報	投影方法		2D
	座標位置	X	1.5
		Y	2.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	0.2
		Y	0.2
		Z	0.2
その他	タップアクションを利用する		しない

業務サンプル_バルブ手順の追加

[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_バルブ手順
	ARマーカーID		1
基本図形選択	テキスト		手順1：バルブを右に回す
	フォントサイズ		20
	フォントカラー		#[B00000] 透明度255
	背景色		#[FFC0C0] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.shiftScene(true)

業務サンプル_マニュアルの追加

[ファイル追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_マニュアル
	ARマーカーID		1
基本図形選択	URL		MANUALPOP.pngのURL
配置情報	投影方法		2D
	座標位置	X	1.0
		Y	0.0
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	0.5
		Y	0.5
		Z	0.5
その他	タップアクションを利用する		する
	URLアクション		MANUAL.pdfのURL

6.3.5.2 シーン[内部の確認]

1. [点検作業]シナリオを選択して下さい。

2. 表示されたシーン一覧から[内部の確認]を選択してください。

3. 以下のAR重畳表示定義を作成してください。

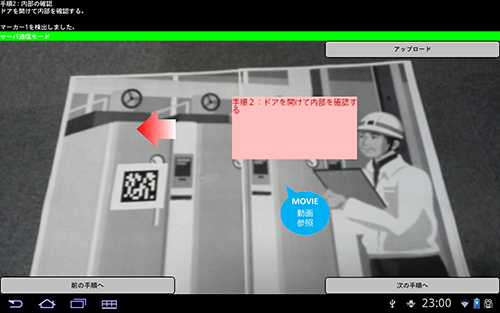

   図6.3 内部の確認における重畳表示例



業務サンプル_内部確認矢印の追加

[基本図形追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_内部確認矢印
	ARマーカーID		1
基本図形選択	基本図形
配置情報	投影方法		2D
	座標位置	X	0.0
		Y	2.0
		Z	-0.5
	回転	X	0.0
		Y	0.0
		Z	90.0
	スケール	X	0.2
		Y	0.2
		Z	0.2
その他	タップアクションを利用する		しない

業務サンプル_内部確認手順の追加

[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_内部確認手順
	ARマーカーID		1
基本図形選択	テキスト		手順2：ドアを開けて内部を確認する
	フォントサイズ		20
	フォントカラー		#[B00000] 透明度255
	背景色		#[FFC0C0] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.shiftScene(true)

業務サンプル_内部確認の追加

[ファイル追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_内部確認
	ARマーカーID		1
基本図形選択	URL		MOVIEPOP.pngのURL
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	-1.0
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	0.5
		Y	0.5
		Z	0.5
その他	タップアクションを利用する		する
	URLアクション		MOVIE.mp4のURL

6.3.5.3 シーン[数値の確認]

1. [点検作業]シナリオを選択して下さい。

2. 表示されたシーン一覧から[数値の確認]を選択してください。

3. 以下のAR重畳表示定義を作成してください。

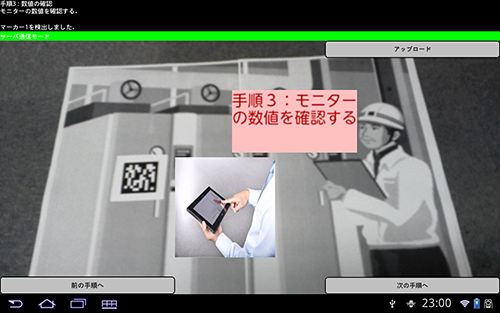

   図6.4 数値の確認における重畳表示例



業務サンプル_数値確認手順の追加

[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_数値確認手順
	ARマーカーID		1
基本図形選択	テキスト		手順3：モニターの数値を確認する
	フォントサイズ		20
	フォントカラー		#[B00000] 透明度255
	背景色		#[FFC0C0] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.shiftScene(true)

業務サンプル_数値確認の追加

[ファイル追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_数値確認
	ARマーカーID		1
基本図形選択	URL		THUMBNAIL.jpgのURL
配置情報	投影方法		2D
	座標位置	X	2.0
		Y	-1.0
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	0.5
		Y	0.5
		Z	0.5
その他	タップアクションを利用する		する
	URLアクション		PICTURE.jpgのURL

6.3.5.4 シーン[温度の入力]

1. [点検作業]シナリオを選択して下さい。

2. 表示されたシーン一覧から[温度の入力]を選択してください。

3. 以下のAR重畳表示定義を作成してください。

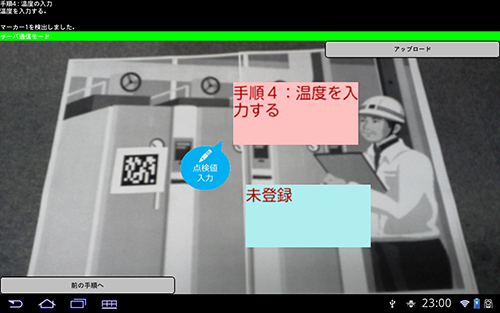

図6.5 温度の入力における重畳表示例

業務サンプル_点検値入力の追加

[ファイル追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_点検値入力
	ARマーカーID		1
基本図形選択	URL		INPUT.pngのURL
配置情報	投影方法		2D
	座標位置	X	1.5
		Y	0.0
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	0.5
		Y	0.5
		Z	0.5
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.changeCommentpage()

業務サンプル_点検値入力手順の追加

[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR重畳表示定義名		業務サンプル_点検値入力手順
	ARマーカーID		1
基本図形選択	テキスト		手順4：温度を入力する
	フォントサイズ		20
	フォントカラー		#[B00000] 透明度255
	背景色		#[FFC0C0] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.shiftScene(true)

業務サンプル_点検値の追加

[テキスト追加]を選択し、以下の内容を入力して下さい。

入力対象			入力内容
基本情報	AR定義データ名		業務サンプル_点検値
	ARマーカーID		1
基本図形選択	テキスト		未登録
	フォントサイズ		20
	フォントカラー		#[000080] 透明度255
	背景色		#[AFEEEE] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	-1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		しない
