PRIMECLUSTERシステムで仮想マシン機能を使用した場合の設計例です。設計の際には参考にしてください。

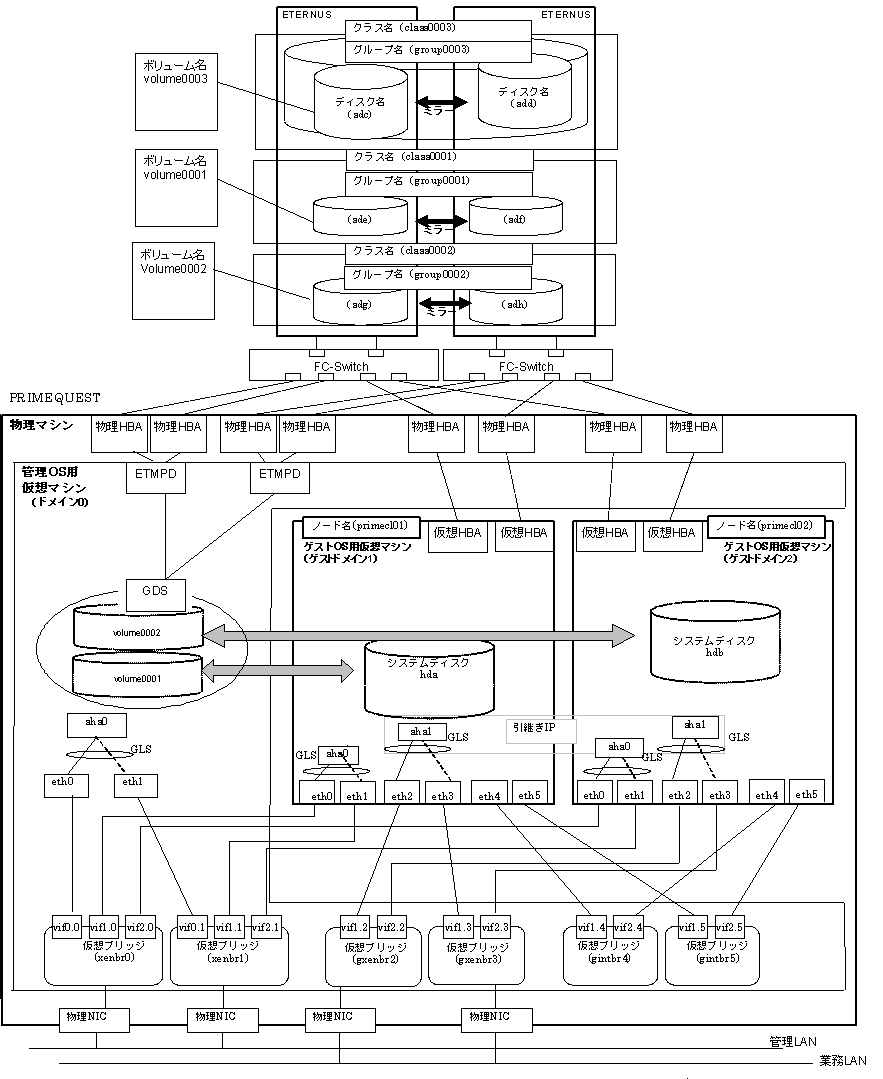

■システム構成
注意
管理OS をNTP サーバとし、ゲストOS をNTP クライアントとした時刻同期を行ってください。
テスト環境として使用する場合は、管理LANをゲストOS上のGLSによる冗長化により構成することも可能です。ゲストOS上のGLSによる冗長化の方法については、“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”を参照してください。
PRIMECLUSTERを構築するゲストOSには、仮想CPUを2個以上割り当ててください。仮想CPUの割当については、“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”を参照してください。
■使用ハードウェア
PRIMEQUEST × １台
FC-Switch × ２台
LANカード × ４枚
ファイバーチャネルカード × ８枚
ディスクアレイ装置 × ２台
■使用ソフトウェア
Red Hat Enterprise Linux 5.1
PRIMECLUSTER 4.3A00
マルチパスドライバ
Netscape Communicator 4.7x（運用管理PCにインストール）
Java(TM) 2 Platform Standard Edition Runtime Environment Version 5.0（運用管理用PCにインストール）
■システムディスク設定
ノード名 | 仮想ディスク名 | スライス番号 | スライス名 | サイズ(MB) |
primecl01 | hda | 1 | / | 15374 |
2 | /boot/efi | 256 | ||
3 | swap | 2048 | ||
primecl02 | hdb | 1 | / | 15374 |
2 | /boot/efi | 256 | ||
3 | swap | 2048 |
注意
GDSによりシステムディスクのミラーリングを行う場合、“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”の冗長化に関する記事を参照してください。
■共用ディスクアレイ装置設定
装置名：ETERNUS | LU 数 | RAIDグループ数 | RAIDレベル | サイズ |
3 | 3 | 5 | 248.2GB |
注意
仮想マシン機能上で運用する場合、ゲストOS上のGDSからローカル、共用クラスで利用するディスクは、仮想SCSIデバイスとして構築してください。また、ローカルクラス、共用クラス作成後、仮想SCSIデバイスの構成は変更できません。
変更する場合は、変更前にゲストOS上のGDSの設定をすべて削除し、変更後、あらためて設定し直す必要があります。
