11.2.5 結線表示の説明

ここでは、ネットワークマップ上に表示される結線について説明します。

11.2.5.1 結線表示

各リソース間における物理結線と仮想結線は以下のように表示されます。

11.2.5.2 結線状態表示

結線状態の表示は、「11.2.5.1 結線表示」で示す結線の外側に状態を配色することで表現されます。

結線の状態が正常ではない場合の表記例を以下に示します。

表11.23 物理結線または仮想結線の状態
結線	意味
	対向するサーバのNICやL2スイッチのポートの状態が非活性になった場合や、結線が抜けた場合など、異常な状態の結線を示します。
	「11.2.5.3 多重結線表示」で示す多重結線で一部の結線だけ異常がある場合、警告状態を示します。

11.2.5.3 多重結線表示

多重結線とは各リソース間(ポート)に複数存在する結線を指します。

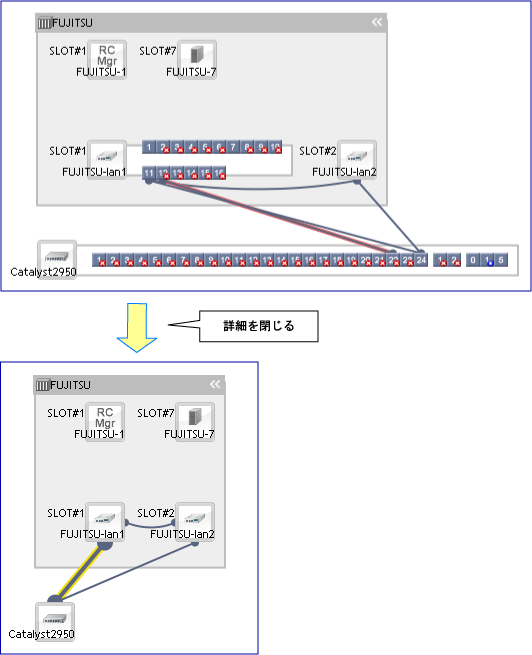

ネットワークマップでは多重結線が以下の例のように太線で表示されます。

例

注意

結線表示中にあるリソースを選択すると、選択したリソースに関係のない結線に関しては薄い色で表示されます。
