GLS (Global Link Services)を使用する場合に、あらかじめ入力項目を整理しておくために使用します。
ここでは、代表的な以下の二重化方式のワークシートについて説明します。
NIC切替方式（論理IP引継ぎ）
高速切替方式
GS/SURE連携方式
参照
その他の二重化方式の設定方法については、“PRIMECLUSTER Global Link Services 説明書（伝送路二重化機能編）”の“付録B 環境設定例”や、“PRIMECLUSTER Global Link Services 説明書（マルチパス機能編）”の“第3章 導入”を参照してください。
本ワークシートの設定項目については、シート下段の説明、“6.1 GLSの初期設定”を参照してください。また、“A.10 システム設計例”の“A.10.3 GLS設定ワークシート”を参考にしてください。

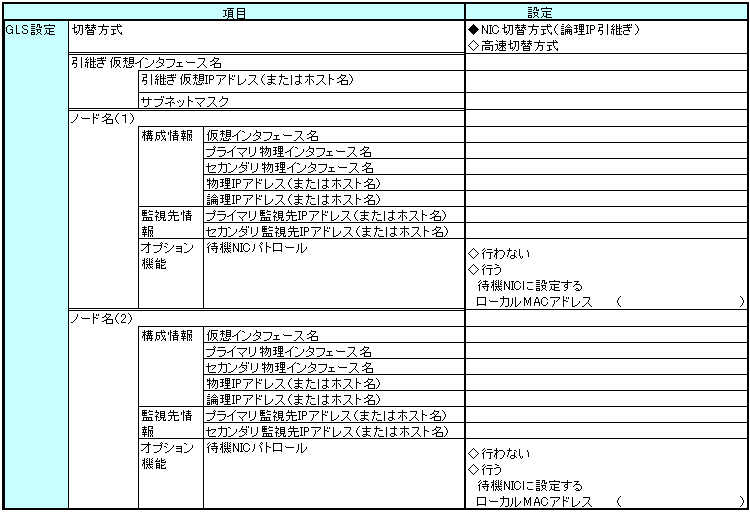

■NIC切替方式（論理IP引継ぎ）
GLSで使用する二重化方式の種別を指定します。
hanetconfig createコマンドの-mオプションで、d(NIC切替方式の論理IP引継ぎ）を指定します。
クラスタ切替え対象となる仮想インタフェースの名前を指定します。
hanethvrsc createコマンドを実行することにより、shaX:NN（X,NNは数字）の名前で自動的に生成されます。
クラスタ切替え対象となるIPアドレス（またはホスト名）を指定します。
hanethvrsc createコマンドを実行することにより、ノード(1)および(2)で設定した論理IPアドレス（またはホスト名）と同じ値が自動的に設定されます。
引継ぎ仮想IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasks に記述します。
この値は、物理IP、論理IP全てに共通に適用されます。
なお、サブネットを適用しない場合は指定する必要はありません。
二重化する物理インタフェースに割り当てる仮想インタフェースの名前を指定します。
hanetconfig createコマンドの-nオプションで、shaX（Xは数字）の名前で指定します。
ノード(1)とノード(2)で同じ名前にしてください。
二重化した物理インタフェースのうち、最初に活性化して使用するインタフェースの名前を指定します。（例.hme1,qfe1等）
hanetconfig createコマンドの-tオプションで指定します。
二重化した物理インタフェースのうち、プライマリ物理インタフェースからの切替え後に活性化して使用するインタフェースの名前を指定します。（例.hme2,qfe2等）hanetconfig createコマンドの-tオプションで指定します。
二重化する物理インタフェースに割り当てる物理IPアドレス（またはホスト名）を指定します。
hanetconfig createコマンドの-eオプションで指定します。
ノード(1)とノード(2)で異なる値にしてください。
二重化する物理インタフェースに割り当てる論理IPアドレス（またはホスト名）を指定します。
hanetconfig createコマンドの-iオプションで指定します。ノード(1)とノード(2)で同じ値にしてください。
プライマリ物理インタフェース使用時に監視するスイッチングHUBのIPアドレス（またはホスト名）を指定します。
hanetpoll createコマンドの-pオプションで指定します。
セカンダリ物理インタフェース使用時に監視するスイッチングHUBのIPアドレス（またはホスト名）を指定します。
hanetpoll createコマンドの-pオプションで指定します。
待機NICの監視を行う場合、hanetconfig createコマンドの-mオプションで、p（待機パトロール機能（異常発生時自動切戻し））または q（待機パトロール機能（即時自動切戻し）)を指定します。
また、この時、-aオプションでローカルMACアドレスの値を指定します。
ローカルMACアドレスの値は、ノード(1)とノード(2)で異なる値にしてください。

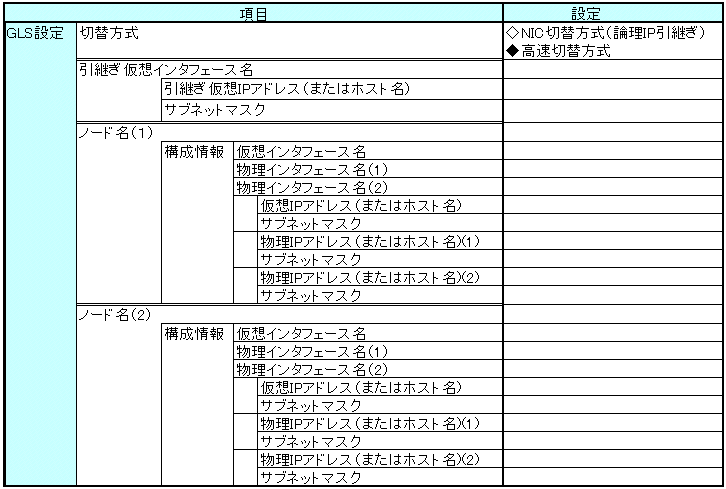

■高速切替方式
GLSで使用する二重化方式の種別を指定します。
hanetconfig createコマンドの-mオプションで、t(高速切替方式)を指定します。
クラスタ切替え対象となる仮想インタフェースの名前を指定します。
hanethvrsc createコマンドを実行することにより、shaX:NN（X,NNは数字）の名前で自動的に生成されます。
クラスタ切替え対象となるIPアドレス（またはホスト名）を指定します。
hanethvrsc createコマンドの-iオプションで指定します。
引継ぎ仮想IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasks に記述します。
この値は、仮想IPに適用するサブネットマスクと同じ値にします。
なお、サブネットを適用しない場合は指定する必要はありません。
二重化する物理インタフェースに割り当てる仮想インタフェースの名前を指定します。
hanetconfig createコマンドの-nオプションで、shaX（Xは数字）の名前で指定します。
ノード(1)とノード(2)で同じ名前にしてください。
二重化する物理インタフェースの名前を指定します。（例.hme1,qfe1等）
hanetconfig createコマンドの-tオプションで指定します。
仮想IPアドレス（またはホスト名）を指定します。
hanetconfig createコマンドの-iオプションで指定します。
ノード(1)とノード(2)で異なる値にしてください。
仮想IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasks に記述します。
この値は、引継ぎ仮想IPに適用するサブネットマスクと同じ値にします。
なお、サブネットを適用しない場合は指定する必要はありません。
二重化する物理インタフェースに割り当てる物理IPアドレス（またはホスト名）を指定します。
“/etc/hostname.物理インタフェース名”ファイルを作成し、ファイル内に、IPアドレス（またはホスト名）を記載します。
この値は他のIPと異なる値にしてください。
物理IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasks に記述します。
なお、サブネットを適用しない場合は指定する必要はありません。

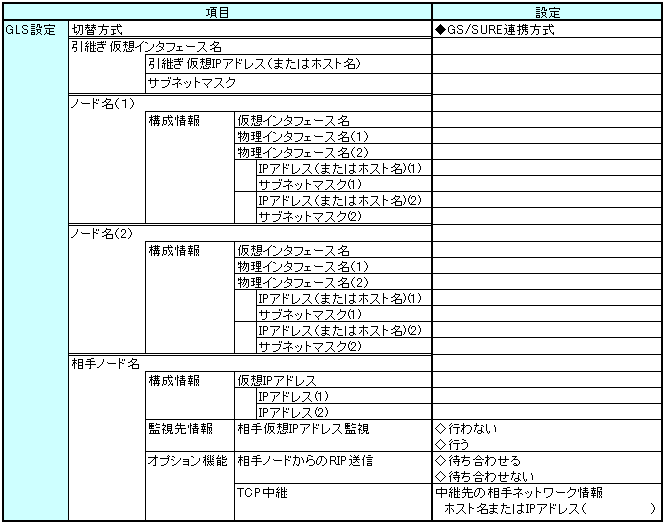

■GS/SURE連携方式
GLSで使用する二重化方式の種別を指定します。
hanetconfig createコマンドの-mオプションで、n(物理インタフェース設定)およびc(仮想インタフェース設定)を指定します。
クラスタ切替え対象となる仮想インタフェースの名前を指定します。
hanethvrsc createコマンドを実行することにより、shaX:NN（X,NNは数字）の名前で自動的に生成されます。
クラスタ切替え対象となるIPアドレス（またはホスト名）を指定します。
hanethvrsc createコマンドを実行することにより、ノード(1)およびノード(2)で設定した仮想IPアドレス（またはホスト名）と同じ値が自動的に設定されます。
引継ぎ仮想IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasksに記述します。
この値は、物理IP、仮想IPすべてに適用されます。
なお、サブネットを適用しない場合は指定する必要はありません。
二重化する物理インタフェース名に割り当てる仮想インタフェースの名前を指定します。
hanetconfig createコマンドの-nオプションで、shaX（Xは数字）の名前で指定します。
ノード(1)とノード(2)で同じ名前にしてください。
二重化する物理インタフェースの名前を指定します。（例. hme1またはqfe1等）
hanetconfig createコマンドの-mオプションで、n(物理インタフェース設定)を指定する際に-tオプションで指定します。
hanetconfig createコマンドの-mオプションで、n(物理インタフェース設定)を指定する際に-iオプションで指定します。
物理IPアドレスに適用するサブネットマスクの値を指定します。
/etc/inet/netmasksに記述します。
なお、サブネットを適用しない場合は指定する必要はありません。
通信相手システムのノード名を指定します。
hanetobserv createコマンドの-nオプションで相手ノード名を指定します。
（例. GS-1またはSURE-1等）
通信相手システムの仮想IPアドレスを指定します。
hanetobserv createコマンドの-iオプションで指定します。
通信相手システムの物理IPアドレスを指定します。
hanetobserv createコマンドの-tオプションで指定します。
通信相手システムの監視を行う場合は、hanetobserv createコマンドの-mオプションで、on(行う)を指定します。監視を行わない場合は、off(行わない)を指定します。
通信相手システムに対するノード切替の通知を送信する際に、相手システムからのRIPの受信を待合せてから送信するか、待合せずに送信するかを指定します。
hanetobserv createコマンドの-rオプションで、on(待合せる)またはoff(待合せない)を指定します。
TCP中継を行う際の中継先相手ネットワーク情報を指定します。
hanetobserv createコマンドの-cオプションで、クライアントIPアドレス、ネットワークアドレスおよびサブネットマスクを指定します。
（例. -c 192.168.72.1,192.168.73.0:255.255.255.0）
