A.10 システム設計例

PRIMECLUSTERシステムの設計例です。設計の際には参考にしてください。

■システム構成

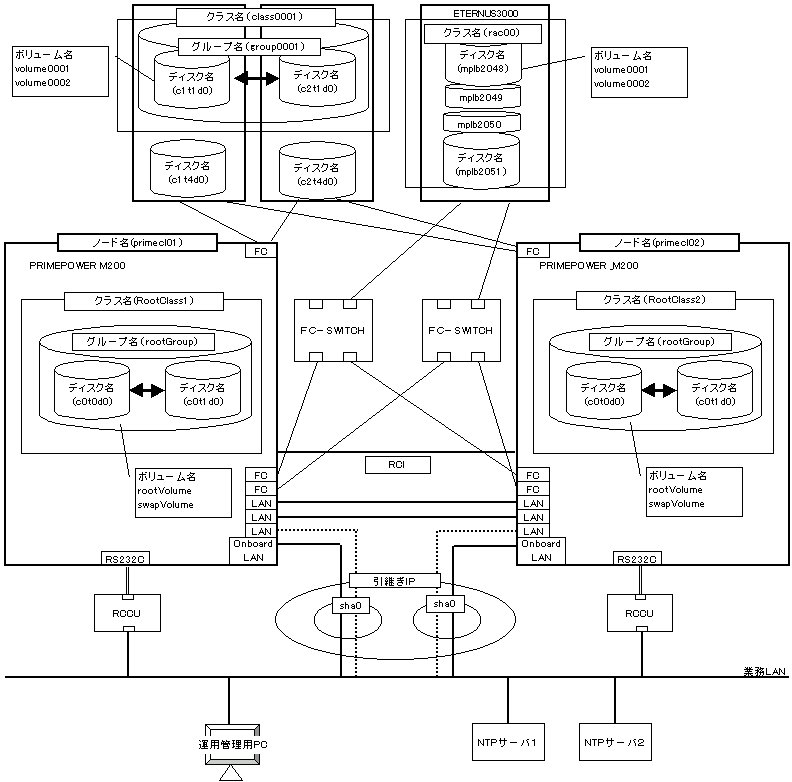

図A.1 システム構成例

(注意) NTPサーバは、以下のいずれかの形態である必要があります。

• 時計装置やGPS等の特別なハードウェア装置によって信頼できる時刻を維持している。

• 時計装置やGPS等の特別なハードウェア装置によって信頼できる時刻を維持している他のサーバを使用して、NTPにより時刻同期を行っている。

■使用ハードウェア

• PRIMEPOWER M200 × 2台

• 増設ファイルユニット × 2台

• リモートコンソール装置（RCCU） × 2台

• ファイバーチャネルスイッチ（SN200） × 2台

• FastEthernetカード × 6枚

• ファイバーチャネルカード × 6枚

• ディスクアレイ装置(ETERNUS3000 モデル300) × 1台

• 運用管理用PC × 1台

■使用ソフトウェア

• Solaris 10

• Enhanced Support Facility 2.0

• PRIMECLUSTER 4.2A00

• マルチパスディスク制御2.0

• マルチパス制御ロードバランスオプション2.1

• Fujitsu PCI Fibre Channel 2.2

• Netscape Communicator 4.7x（運用管理PCにインストール）

• Java(TM) 2 Runtime Environment Standard Edition v1.4.2_08（運用管理用PCにインストール）

■システムディスク設定

ノード名	物理ディスク名	スライス番号	スライス名	サイズ（MB）
primecl01	c0t0d0	0	/	15374
		1	swap	2048
		2	backup	17423
primecl02	c0t0d0	0	/	15374
		1	swap	2048
		2	backup	17423

注意

GDSによりシステムディスクのミラーリングを行う場合、システムディスク上のスライス番号1つと、32MB以上の空き領域（またはスワップ領域）を使用します。
システムディスクのミラーリングを行う場合は、GDSが使用する資源を考慮に入れた上で設計を行ってください。

■共用ディスクアレイ装置設定

装置名	LU 数	RAIDグループ数	RAIDレベル	サイズ
ETERNUS3000 モデル300(FC)	4	1	5	248.2GB
増設ファイルユニット（FC）x2	－	－	－	18.2GB

注意

ディスクアレイ装置をUNIXで使用するためには、事前にformat(1M)を使用したディスクのフォーマットを行う必要があります。
クラスタシステム構築作業の一環としてディスクアレイ装置のフォーマットを行う場合は、フォーマットに必要な時間を考慮に入れた作業時間の見積もりを行ってください。
