6.1.1 GLSの設定

GLSの初期設定については、“PRIMECLUSTER Global Link Services 説明書(伝送路二重化機能編)”の“第5章クラスタシステム上での運用”、または“PRIMECLUSTER Global Link Services 説明書 (マルチパス機能編)”の“第7章クラスタシステム上での運用”を参照してください。

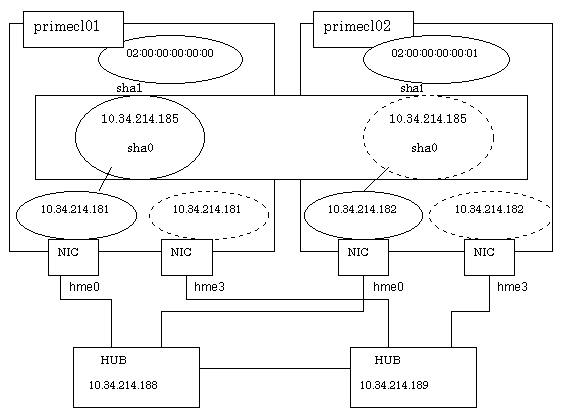

ここでは、以下の例をもとに、GLS(伝送路二重化機能)の「NIC切替方式(IPv4)のシングルシステムによるNIC共有なしの設定例」の設定手順について説明します。

注意

PRIMECLUSTERの “引継ぎネットワーク”とGLSの“IPアドレス引継ぎ”を同一のクラスタシステム内で共存させることは可能ですが、同一のインタフェースには設定しないでください。同一のインタフェースに設定した場合、引継ぎIPアドレスを使用した通信はできなくなります。

たとえば、PRIMECLUSTERの“引継ぎネットワーク”の設定において、使用するインタフェースとして hme1を選択した場合、GLSの環境設定では hme1 は設定しないでください（hanetconfig createコマンドの'-t'オプションで hme1 は指定しないでください）。

各項目に設定する値は“A.7.2 GLS設定ワークシート”に対応します。

◆操作手順

●運用ノード[HOST-primecl01]の場合

システムの設定を行います。

/etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

10.34.214.185   takeoverIP   # 仮想IP
10.34.214.181   primecl01    # primecl01の物理IP
10.34.214.182   primecl02    # primecl02の物理IP
10.34.214.188   swhub1       # primary監視先HUBのIP
10.34.214.189   swhub2       # secondary監視先HUBのIP

/etc/hostname.hme0ファイルに上記で定義したホスト名を記載します。
/etc/hostname.hme0の内容
```
primecl01
```

リブートします。
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0が活性化されていることを確認してください。
```
# /usr/sbin/shutdown -y -i6 -g0
```
仮想インタフェースを設定します。
下線部にはノードの物理IPアドレスを指定します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 10.34.214.185 -e 10.34.214.181 -t hme0,hme3
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig print
```
HUB監視機能を設定します。
下線部には監視対象となるHUBのIPアドレスを指定します。
```
# /opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 10.34.214.188,10.34.214.189 -b off
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanetpoll print
```
待機パトロール機能を設定します。
下線部にはMACアドレスを02:xx:xx:xx:xx:xxの形式で指定します。両ノードの値が重ならないように指定します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -a 02:00:00:00:00:00 -t sha0
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig print
```
引継ぎIPアドレス（引継ぎ仮想インタフェース）を作成します。
```
# /opt/FJSVhanet/usr/sbin/hanethvrsc create -n sha0
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanethvrsc print
```

●待機ノード[HOST-primecl02]の場合

システムの設定を行います。
1. /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。
  定義内容はprimecl01と同じです。
2. /etc/hostname.hme0ファイルに上記で定義したホスト名を記載します。
  /etc/hostname.hme0の内容
```
primecl02
```
リブートします。
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0が活性化されていることを確認してください。
```
# /usr/sbin/shutdown -y -i6 -g0
```
仮想インタフェースを設定します。
下線部にはノードの物理IPアドレスを指定します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 10.34.214.185 -e 10.34.214.182 -t hme0,hme3
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanetconfig print
```
HUB監視機能を設定します。
下線部には監視対象となるHUBのIPアドレスを指定します。
```
# /opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 10.34.214.188,10.34.214.189 -b off
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanetpoll print
```

待機パトロール機能を設定します。

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -a 02:00:00:00:00:01 -t sha0

上記実行後、正しく設定されたことを確認します。

# /opt/FJSVhanet/usr/sbin/hanetconfig print

引継ぎIPアドレス（引継ぎ仮想インタフェース）を作成します。
```
# /opt/FJSVhanet/usr/sbin/hanethvrsc create -n sha0
```
上記実行後、正しく設定されたことを確認します。
```
# /opt/FJSVhanet/usr/sbin/hanethvrsc print
```

◆設定後の処理について

運用ノード、待機ノードの設定がそれぞれ完了したら、Glsリソースを作成し、クラスタアプリケーションへ登録します。

詳細については、“6.6.1.4 Glsリソースの作成”および、“6.6.2 クラスタアプリケーションの作成”を参照してください。

参照

GLS（伝送路二重化機能）のその他の運用形態については、“PRIMECLUSTER Global Link Services 説明書（伝送路二重化機能編）”の“付録B 環境設定例”を参照してください。
