Linkexpress クラスタシステム導入説明書

5.1.2 MSCSクラスタでのシステム構成

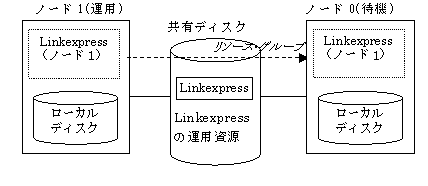

MSCSクラスタにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

なお、MSCSクラスタでは運用ノードと待機ノードという概念はありませんが、以降はLinkexpressの汎用サービスリソースを含むリソース・グループがアクティブとなるノードを運用ノード、インアクティブとなるノードを待機ノードとして記述しています。

共有ディスク：

Linkexpressのインストール先のディスクとなります。また、Linkexpressの運用資源を配置します。共有ディスクの配置を考慮する必要のある運用資源については、"5.1.4 業務の運用方法に関する注意事項"を参照してください。

ローカルディスク：

hostsファイル、servicesファイルなど、運用ノードと待機ノードの間で共用しない資源を配置します。
