Linkexpress クラスタシステム導入説明書

4.1.2 MC/ServiceGuardでのシステム構成

MC/ServiceGuardによるクラスタにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

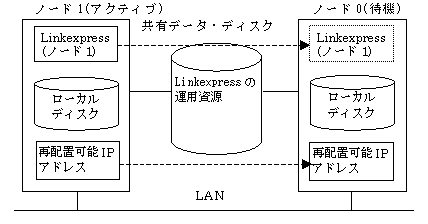

1:1アクティブ／待機モデルのシステム構成図を以下に示します。

共有データ・ディスク：

Linkexpressの運用資源を配置します。共有データ・ディスクの配置を考慮する必要のある運用資源については、"4.1.4 業務の運用方法に関する注意事項"を参照してください。

ローカルディスク：

hostsファイル、servicesファイルなど、運用ノードと待機ノードの間で共用しない資源を配置します。

再配置可能IPアドレス：

フェールオーバによってノードが切り替わった後でも、データ転送やLinkexpressクライアントが接続できるよう、再配置可能IPアドレスを割り当てます。
