Linkexpress クラスタシステム導入説明書

2.1.2 SafeCLUSTERシステムでのシステム構成

SafeCLUSTERシステムにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

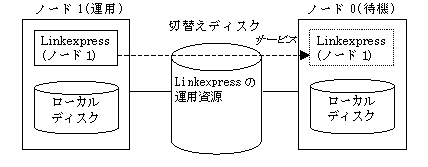

1:1運用待機のシステム構成図を以下に示します。

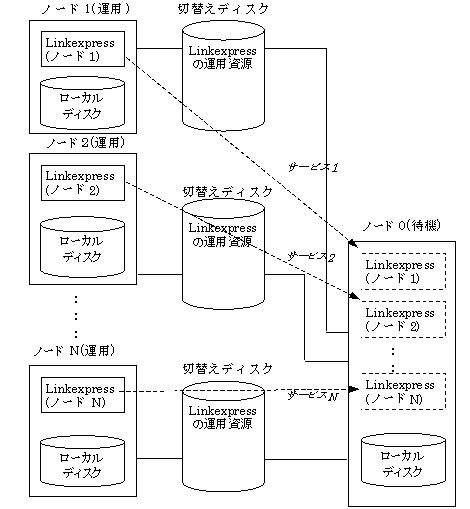

N:1運用待機のシステム構成図を以下に示します。

切替えディスク：

Linkexpressの運用資源を配置します。切替えディスクの配置を考慮する必要のある運用資源については、"2.1.4 業務の運用方法に関する注意事項"を参照してください。

ローカルディスク：

hostsファイル、servicesファイルなど、運用ノードと待機ノードの間で共用しない資源を配置します。

サービス：

スタンバイクラスのサービスを登録します。
