稼動状況画面のCI一覧で選択したVMホストの稼動状況は、画面下部の[稼動状況]にグラフとして表示されます。グラフ上に一度に表示可能なVMホストの件数は、最大5件です。選択したL-Serverが5件を超えた場合は、先頭の5件が表示されます。
[稼動状況]のタブをクリックすることによって、稼動状況の表示内容を切り替えます。
以下の表に、[稼動状況]のタブの内容を示します。
タブ名 | 表示内容(注1) | グラフの種別 | 表示期間 | 表示期間の切替え(注2) |
|---|---|---|---|---|
累計 | 各状況の累計 | 縦棒グラフ | 現在時刻から30日分 | 不可 |
CPU | CPU使用率 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ディスク | ディスク読み書き量(注3) | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ディスク読み書き回数(注4) | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 | |
メモリ | メモリ使用量(注5) | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ネットワーク | ネットワーク使用量(注6) | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
すべて | 上記の全状況俯瞰 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
注1) それぞれの情報がL-Serverごとに色分けされて表示されます。
注2) 表示期間は、横折れ線グラフのデータプロット領域をクリックすると短い期間に、データプロット領域以外をクリックすると長い期間に切り替わります。
注3) 仮想化ソフトウェアがHyper-V、RHEL5-Xen、およびSolarisコンテナの場合は表示されません。
注4) 仮想化ソフトウェアがHyper-V、RHEL-KVM、およびSolarisコンテナの場合は表示されません。
注5) 仮想化ソフトウェアがHyper-Vの場合は表示されません。ただし、動的メモリの設定が有効な場合は表示されます。
注6) 仮想化ソフトウェアがHyper-VおよびSolarisコンテナの場合は表示されません。また、物理L-ServerがLinux/Solarisの場合も表示されません。
注意
稼動状況には仮想化ソフトウェアから取得した情報が表示されます。仮想メモリの使用量は含まれません。
稼動状況の各データは、以下の一定期間の収集が終わるまで表示に反映されません。
以下の一定期間後に確認してください。
なお、一定期間後でも内容が空である場合、連携先のL-Platformが停止している可能性があります。テナント管理者に連絡してください。
タブ名 | 表示期間(注) | 表示までに必要な収集時間 |
|---|---|---|
累計 | 30日分 | 1日分(0時0分から23時59分まで) |
CPU | 1時間分 | 10分分(0分から9分まで) |
1日分 | 1時間分(0分から59分まで) | |
1か月分/1年分 | 1日分(0時0分から23時59分まで) |
注) 稼動状況のグラフは、累計を除き、表示期間を1時間、1日、1か月または1年で切り替えることができます。
稼動状況のデータは、監視対象L-Serverが電源オフの場合は表示されません。
監視対象L-ServerでCPU使用率100%の状態が続くと、データ収集のタイミングが遅れることがあるため、1秒程度の誤差が発生する場合があります。これにより、CPU使用率(指定単位時間の平均値)が100%を超える可能性があります。
データの誤差の可能性を考慮して利用してください。
例)
監視対象L-Serverが1CPUで、1時間単位で表示した場合、CPU使用率の上限は100%であるにもかかわらず、稼動状況のグラフやCSVファイルのデータの値が、100.03%(60.02分(≒3601秒)/60分)と表示される可能性があります。
以下に、[累計]タブと[すべて]タブの表示例を示します。
[累計]タブ

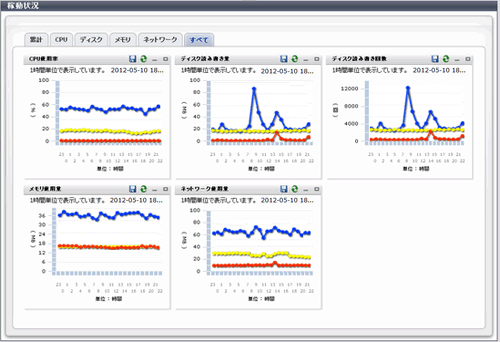

[すべて]タブ
各タブでは、タイトルバーに表示される以下のアイコンを利用することができます。
アイコン | ツールチップ | 説明 |
|---|---|---|
| 更新 | 表示内容を更新します。 |
| CSVファイルのダウンロード | グラフ上のデータをCSV形式でダウンロードします。 |
| 最小化 | 指定したウィンドウサイズを最小化します。 |
| 最大化 | 指定したウィンドウサイズを最大化します。 |
| 元に戻す | 最大化したウィンドウサイズを元に戻します。 |
以下の表に、各グラフでダウロードした場合のCSVファイルの項目について示します。
なお、CSVファイルの文字コードは、Shift-JISです。
グラフの種類 | 列名 | 説明 | 単位 | 補足 |
|---|---|---|---|---|
CPU使用率 | sdattim | 収集開始時刻 (注) | yyyy-mm-dd HH:mm:ss | |
resrcid | リソースID |
| ||
recid | レコードID | 以下のどれかの値を設定
| ||
consintl | インターバル時間 | second |
| |
coverage | データのカバー率 | (0～1) | ||
cpupcent | CPU使用率 | % | 物理サーバの場合に出力 | |
vmgcused | CPU使用率 | % | VMwareの場合に出力 | |
physres | 物理CPU情報、または、仮想CPU情報 | VMwareの場合に出力 | ||
ptrtim | CPU使用率 | % | Hyper-Vの場合に出力 | |
xenpcused | CPU使用率 | % | RHEL5-Xenの場合に出力 | |
xencpun | ドメインの仮想CPU数 | RHEL5-Xenの場合に出力 | ||
Nickname | VM名 | |||
kvmcpupcent | CPU使用率 | % | RHEL-KVMの場合に出力 | |
kvmcpus | ドメインの仮想CPU数 | RHEL-KVMの場合に出力 | ||
zonecpucappct | CPU使用率 | % | Solarisコンテナの場合に出力 | |
ディスク読み書き量 | sdattim | 収集開始時刻 (注) | yyyy-mm-dd HH:mm:ss | |
resrcid | リソースID |
| ||
recid | レコードID | 以下のどれかの値を出力
| ||
consintl | インターバル時間 | second |
| |
coverage | データのカバー率 | (0～1) | ||
preadbyt | ディスク読み込み量 | bytes | 物理サーバのOSがWindowsの場合に出力 | |
pwritbyt | ディスク書き込み量 | bytes | 物理サーバのOSがWindowsの場合に出力 | |
iokreads | ディスク読み込み量 | Kbytes | 物理サーバのOSがLinux/Solarisの場合に出力 | |
iokwrite | ディスク書き込み量 | Kbytes | 物理サーバのOSがLinux/Solarisの場合に出力 | |
vmdmbread | ディスク読み込み量 | Mbytes | VMwareの場合に出力 | |
vmdmbwrt | ディスク書き込み量 | Mbytes | VMwareの場合に出力 | |
Nickname | VM名 | VMware/RHEL5-KVM/物理サーバの場合に出力 | ||
kvmdiskblockrdby | ディスク読み込み量 | bytes | RHEL-KVMの場合に出力 | |
kvmdiskblockwrby | ディスク書き込み量 | bytes | RHEL-KVMの場合に出力 | |
ディスク読み書き回数 | sdattim | 収集開始時刻 (注) | yyyy-mm-dd HH:mm:ss | |
resrcid | リソースID |
| ||
recid | レコードID | 以下のどれかの値を設定
| ||
consintl | インターバル時間 | second |
| |
coverage | データのカバー率 | (0～1) | ||
preadsec | ディスク読み込み回数 | 物理サーバのOSがWindowsの場合に出力 | ||
pwritsec | ディスク書き込み回数 | 物理サーバのOSがWindowsの場合に出力 | ||
ioreads | ディスク読み込み回数 | 物理サーバのOSがLinux/Solarisの場合に出力 | ||
iowrite | ディスク書き込み回数 | 物理サーバのOSがLinux/Solarisの場合に出力 | ||
vmdreads | ディスク読み込み回数 | VMwareの場合に出力 | ||
vmdwrites | ディスク書き込み回数 | VMwareの場合に出力 | ||
vbdrd | ディスク読み込み回数 | RHEL5-Xenの場合に出力 | ||
vbdwr | ディスク書き込み回数 | RHEL5-Xenの場合に出力 | ||
Nickname | VM名 | VMware/RHEL5-Xen/物理サーバの場合に出力 | ||
メモリ使用量 | sdattim | 収集開始時刻 (注) | yyyy-mm-dd HH:mm:ss | |
resrcid | リソースID |
| ||
recid | レコードID | 以下のどれかの値を出力
| ||
consintl | インターバル時間 | second |
| |
coverage | データのカバー率 | (0～1) | ||
comtot | メモリ使用量 | bytes | 物理サーバのOSがWindowsの場合に出力 | |
freememp | メモリ使用量 | bytes | 物理サーバのOSがLinuxの場合に出力 | |
memuse | メモリ使用率 | % | 物理サーバのOSがLinuxの場合に出力 | |
vmgmtm | メモリ使用量 | Mbytes | VMwareの場合に出力 | |
ppmemdmvm | メモリ使用量 | Mbytes | Hyper-Vの場合に出力 | |
xenavm | メモリ使用量 | Mbytes | RHEL5-Xenの場合に出力 | |
Nickname | VM名 | |||
kvmmemused | メモリ使用量 | Mbytes | RHEL-KVMの場合に出力 | |
zonepmemused | メモリ使用量 | Kbytes | Solarisコンテナの場合に出力 | |
ネットワーク使用量 | sdattim | 収集開始時刻 (注) | yyyy-mm-dd HH:mm:ss | |
resrcid | リソースID | 物理サーバのOSがWindowsの場合に出力 | ||
recid | レコードID | 以下のどれかの値を設定
| ||
consintl | インターバル時間 | second |
| |
coverage | データのカバー率 | (0～1) | ||
ifbytin | 受信量 | bytes | 物理サーバのOSがWindowsの場合に出力 | |
ifbytot | 送信量 | bytes | 物理サーバのOSがWindowsの場合に出力 | |
vmnpmvtr | 送信量 | Mbits | VMwareの場合に出力 | |
vmnpmbrecv | 受信量 | Mbits | VMwareの場合に出力 | |
xenkbtx | 送信量 | Kbytes | RHEL5-Xenの場合に出力 | |
xenkbrx | 受信量 | Kbytes | RHEL5-Xenの場合に出力 | |
Nickname | VM名 | VMware/RHEL5-Xen/RHEL-KVM/物理サーバのOSがWindowsの場合に出力 | ||
kvmnetrxby | 受信量 | bytes | RHEL-KVMの場合に出力 | |
kvmnettxby | 送信量 | bytes | RHEL-KVMの場合に出力 |
注）ライブマイグレーションが実行された仮想L-Serverの情報をCSV出力すると、以下のような現象が発生する場合があります。
同一時刻の情報が2つ出力される
特定の時刻の情報が欠落して出力される
ライブマイグレーションを実行したVMホスト間で日時のずれが大きい場合、上記現象が特に顕著に表れます。
